ZD1000

产品分类: 通用示波器
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: ZD1000-ND
供应商: Digi-Key
标准整包数: 1

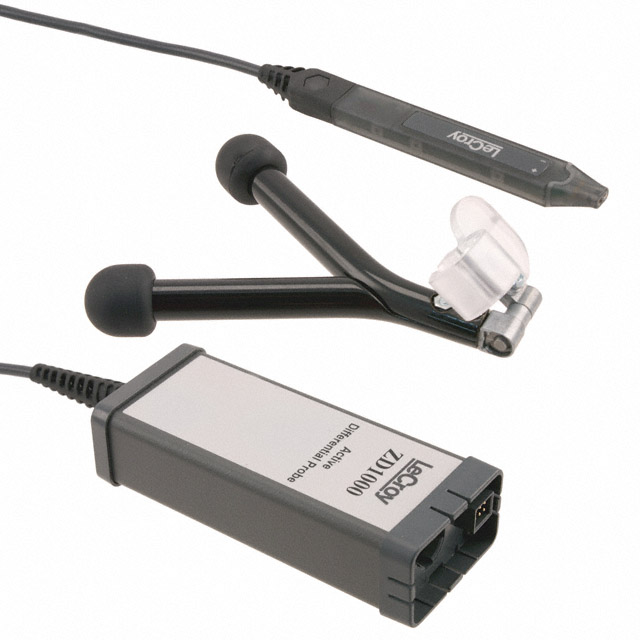

TELEDYNE LECROY 通用示波器 ZD1000

ZD1000概述

    ZD Series Active Differential Probes 技术手册

    产品简介


    ZD系列主动差分探头是针对各种复杂测量需求设计的专业电子元器件。这一系列的探头包括1.5GHz、1GHz和500MHz三种型号,主要用于高频信号的差分测量。它们广泛应用于汽车电子、串行数据传输、电源测试以及通用测试等领域。ZD系列探头提供宽动态范围和出色的噪声及负载性能,通过大量的探针配件,适用于各种复杂的测试场景。

    技术参数


    - 频率范围(保证)
    - ZD1500:1500 MHz
    - ZD1000:1000 MHz
    - ZD500:500 MHz
    - 频率范围(典型)
    - ZD1500:1700 MHz
    - ZD1000:1200 MHz
    - ZD500:650 MHz
    - 上升时间(10%-90%,典型)
    - ZD1500:270 ps
    - ZD1000:375 ps
    - ZD500:650 ps
    - 上升时间(20%-80%,典型)
    - ZD1500:200 ps
    - ZD1000:280 ps
    - ZD500:500 ps
    - 低频衰减精度(保证)
    - ±2%
    - 零偏移(典型)
    - ≤5 mV
    - 系统噪声(典型)
    - ZD1500:1.75 mVrms
    - ZD1000:1.75 mVrms
    - ZD500:1.3 mVrms
    - 输入差分范围(名义)
    - ±8 V(16 Vp-p)
    - 差分偏置范围(名义)
    - ±18 V
    - 偏置增益精度(典型)
    - ±2%
    - 共模范围(名义)
    - ±10 V
    - 最大非破坏电压(名义)
    - 30 V
    - 共模抑制比(典型)
    - 60 dB(50/60 Hz)
    - 30 dB(20 MHz)
    - 25 dB(1500 MHz)
    - 直流输入电阻(名义)
    - 共模:50 kΩ
    - 差分:120 kΩ
    - 输入差分电容(典型)
    - < 1.0 pF

    产品特点和优势


    ZD系列探头具备多种优势:
    - 宽动态范围和高精度:18 Vp-p的差分范围和±10 V的共模范围,使得这些探头能够处理从微弱到强烈的信号。
    - 低噪声和快速响应:系统噪声仅4 mVrms,确保信号的准确性;1 pF的输入差分电容使得探头能够有效处理高频信号。

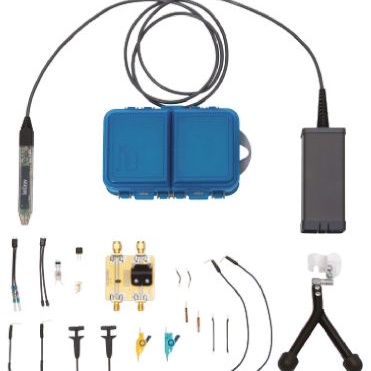

    - 全面的探针配件:ZD系列提供丰富的探针配件,以满足不同的测试需求,如短弹簧接地引线、可调接头适配器等。

    应用案例和使用建议


    ZD系列探头广泛应用于多个领域,例如:
    - 汽车电子:用于测量车辆内部的高速信号。
    - 串行数据传输:监测高速数据链路的完整性和可靠性。
    - 电源测试:测量电源设备的输出波形,确保供电稳定性。
    - 通用测试:适合各类复杂测试环境,如研发实验室和生产线。
    使用建议:
    - 在使用探针时,确保接地良好,以减少噪声干扰。
    - 使用短弹簧接地引线作为探针附件,提高信号质量和测量精度。
    - 针对不同测试点,选择合适的探针配件以适应不同空间限制。

    兼容性和支持


    - 兼容性:ZD系列探头适用于所有LeCroy数字示波器,且无需外部电源。
    - 支持:LeCroy为购买的探头提供一年保修期,包括免费的回寄服务、7年的长期支持和最新的软件升级服务。

    常见问题与解决方案


    1. 问题:探针出现过载现象。
    - 解决方案:检查输入信号是否超过探针的最大输入差分范围,必要时使用衰减器。

    2. 问题:测量结果存在噪声。
    - 解决方案:确保良好的接地连接,减少外部噪声干扰。可以使用屏蔽电缆和适当的滤波器。

    总结和推荐


    综上所述,ZD系列主动差分探头凭借其出色的电气特性和广泛的应用范围,在高频信号测量领域表现出色。对于需要处理高带宽、高精度信号的应用,这些探头是理想的选择。鉴于其广泛的兼容性和高质量的支持服务,强烈推荐在相关项目中采用ZD系列探头。
