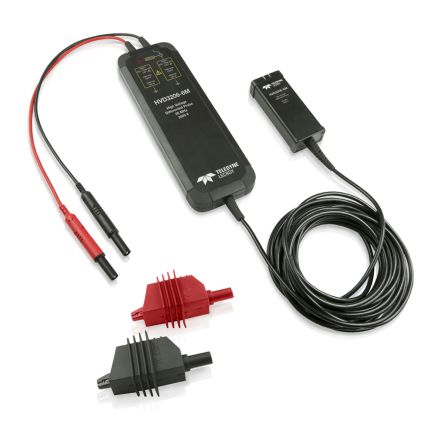

HVD3206A-6M

产品分类: 通用示波器
厂牌: TELEDYNE LECROY
产品描述: Probe for Oscilloscope
供应商型号: SG-HVD3206A-6M
供应商: 国内现货
标准整包数: 1
TELEDYNE LECROY 通用示波器 HVD3206A-6M

HVD3206A-6M概述

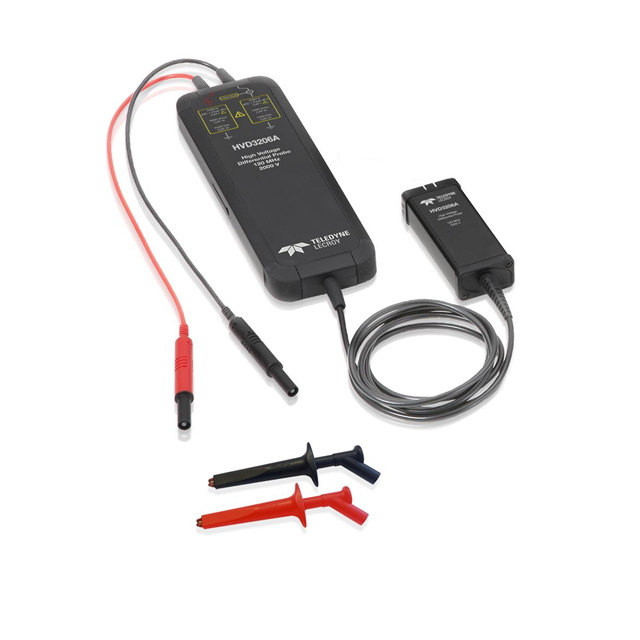

    高压差分探头——HVD3000A系列

    产品简介


    HVD3000A系列高压差分探头是为应对高噪声环境下电力电子系统的测量挑战而设计的产品。这些探头适用于开关电源、光伏逆变器以及高功率直流转换器等多种应用场景,提供广泛的电压测量范围和出色的共模抑制比(CMRR)。

    技术参数


    - 输入阻抗:10 MΩ || 2.5 pF(两输入之间),5 MΩ || 5.0 pF(任一输入到地)
    - 耦合方式:仅直流
    - 输出耦合:交流或直流
    - 输出端阻抗:1 MΩ
    - 输入引线长度:40 cm
    - 电缆长度:2.25 m 至 6.8 m
    - 电压范围:高达7000 V (DC + 峰值AC)
    - 带宽:25 MHz至120 MHz
    - 上升时间(10-90%):2.9 ns至14 ns
    - 增益精度:1%
    - 摆率:最大1000 V/ns
    - 共模抑制比(CMRR):DC-60 Hz时高达85 dB
    - 环境条件:操作温度范围为0°C至50°C,非操作温度范围为-40°C至70°C

    产品特点和优势


    - 高安全性:1 kV、2 kV、6 kV CAT安全等级
    - 广泛的电压范围:涵盖从低电压(如120/240 V)到高电压(如5 kV)的应用需求
    - 卓越的CMRR:在广泛频率范围内提供出色的共模抑制比,适用于噪声严重的电力电子环境
    - 高精度:1%增益精度确保精准的电压测量
    - 宽广的频谱覆盖:带宽从25 MHz到120 MHz,满足各种测试需求
    - 兼容性强:支持自动增益切换,确保最佳性能
    - 多种附件选择:提供不同长度的电缆选项和多种配件以适应不同测试环境

    应用案例和使用建议


    HVD3000A系列探头广泛应用于光伏逆变器、开关电源和高功率直流转换器等领域。在具体使用过程中,可以根据被测信号的特性和系统要求,选择合适的探头型号。例如,在测量太阳能光伏系统的直流母线电压时,可选用HVD3206A型号探头,该型号具有1500 Vdc的安全等级和2000 Vpk的差分电压范围。
    对于初学者而言,可以参考以下使用建议:
    - 在接线前,请仔细检查探头及仪器的状态,确保一切正常
    - 通过调节增益设置来获得最佳测量结果
    - 使用适当的接地策略,避免引入不必要的噪声干扰

    兼容性和支持


    HVD3000A系列探头与各种示波器兼容,只需通过ProBus接口连接即可实现供电和通信。制造商还提供了长达七年的长期支持服务,包括软件升级服务。

    常见问题与解决方案


    1. 问题:探头在使用过程中出现漂移现象。
    - 解决方法:使用AutoZero功能进行校准,以消除微小的偏移变化。
    2. 问题:仪器无法读取到正确的电压值。
    - 解决方法:确认探头和仪器之间的连接是否正确,同时检查增益设置是否符合当前测量条件的要求。
    3. 问题:在高电压下测量时出现饱和现象。
    - 解决方法:选择带有更高量程的探头模型,确保能够覆盖所需的最大电压值。

    总结和推荐


    综上所述,HVD3000A系列高压差分探头凭借其广泛的电压范围、卓越的性能指标和出色的稳定性,成为电力电子系统测试的理想选择。特别是对于需要精确测量高电压和高频信号的应用场合,这一系列探头将大大提升测量准确性和可靠性。因此,强烈推荐在相关的研发、测试和验证工作中使用HVD3000A系列探头。
