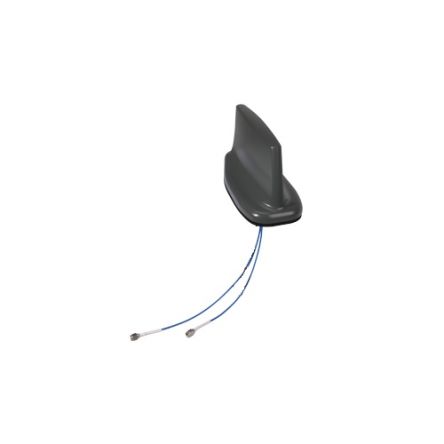

1399.99.0119

产品分类: 天线
厂牌: HUBER+SUHNER
产品描述: 多频段天线, 4 dBi, 6 dBi增益, SMA连接头, 鲨鱼鳍式天线
供应商型号: 3819239
供应商: element14
标准整包数: 1
HUBER+SUHNER 天线 1399.99.0119

1399.99.0119概述

    Sencity Road MIMO Antenna 技术手册解析

    1. 产品简介


    产品类型: Sencity Road MIMO 天线是专为重型车辆(如公交车和卡车)设计的坚固型车顶多频段天线。它采用先进的 MIMO 配置,适用于多种移动通信需求。
    主要功能: 支持 2G/3G/4G 蜂窝网络,具备双频 2x2 MIMO 配置,可提高信号质量和通信稳定性。此外,该天线采用单孔安装设计,便于电缆穿过,易于安装。
    应用领域: 主要应用于重型车辆,如公交和卡车等,用于提供稳定的无线通信连接。

    2. 技术参数


    | 参数 | 描述 |

    | 频率范围 | 698-790 MHz, 790-960 MHz, 1710-2170 MHz, 2400-2690 MHz |
    | 驻波比 (VSWR) | ≤2.2, ≤2, ≤2, ≤2 |
    | 阻抗 (Ω) | 50 |
    | 增益 (dBi) | 4, 4, 6, 6 |
    | 最大复合功率 (W) | 80, 50, 40, 40 |
    | 工作温度 (℃) | -40至85 |
    | 孔隔离度 (dB) | ≥12, ≥12, ≥15, ≥15 |
    | 连接器类型 | SMA 插座 (公头) |
    | 线缆长度 (m) | 0.17, 0.23 |
    | 极化方式 | 垂直 |
    | 是否接地 | 否 |

    3. 产品特点和优势


    独特功能:
    - 支持多种蜂窝网络频段 (2G/3G/4G),适用于广泛的应用场景。
    - 双频 2x2 MIMO 配置,显著提升信号质量和通信稳定性。
    - 单孔安装,方便电缆穿行,安装简便。
    - 适用于各种恶劣环境条件,具有高可靠性。
    优势:
    - 高性能:增益高达 6 dBi,满足各类通信需求。
    - 环境适应性强:工作温度范围广 (-40°C 至 85°C),能够在极端条件下稳定运行。
    - 高品质材料:采用铝合金底板,ASA 材料罩壳,确保长期耐用性。

    4. 应用案例和使用建议


    应用场景:
    - 重型车辆,如公交和卡车,需要稳定可靠的通信连接。
    - 在矿区、建筑工地等恶劣环境下,能够保持良好的通信性能。
    使用建议:
    - 在安装时,确保天线底座与车辆顶部的金属平面接触良好,以达到最佳性能。
    - 定期检查连接部分,确保没有松动,避免信号衰减。

    5. 兼容性和支持


    兼容性:
    - 该天线与其他标准连接器(如 SMA 公头)兼容,可以轻松集成到现有的通信系统中。
    - 与金属地平面配合使用时,建议地平面尺寸不小于 0.75 x 0.75 米。
    支持信息:
    - 提供详细的安装说明和技术文档,方便用户快速部署和维护。
    - 供应商提供相关文档,如安装指南、涂料说明、安全说明等,确保用户得到全面的技术支持。

    6. 常见问题与解决方案


    常见问题及解决方案:
    | 问题 | 解决方案 |

    | 信号强度弱 | 检查连接部位是否松动,确保天线底座与金属平面接触良好。 |
    | 设备无法正常启动 | 检查电源连接是否正确,确认电源适配器正常。 |
    | 天线出现故障 | 参考用户手册进行自检,必要时联系技术支持。 |

    7. 总结和推荐



    总结

    :
    - Sencity Road MIMO 天线是一款高性能、高可靠性的车载多频段天线,适用于多种重型车辆通信需求。
    - 它具备优秀的电气性能、出色的环境适应能力以及广泛的频率支持范围。
    推荐:
    - 强烈推荐该产品用于重型车辆,尤其是在恶劣环境下的通信需求。其卓越的性能和高度的可靠性使其成为市场上同类产品的佼佼者。

1399.99.0119参数

参数
最大电压驻波比 2.2
带宽 -
阻抗 -
额定功率 10W
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
长*宽*高 208mm*83mm*88mm
安装方式 螺纹安装,贴片安装,通孔安装
包装方式 散装

1399.99.0119厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

1399.99.0119数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 天线 HUBER+SUHNER 1399.99.0119 1399.99.0119数据手册

1399.99.0119封装设计

查看详情并下载
Symbol
Footprint
3D Model
