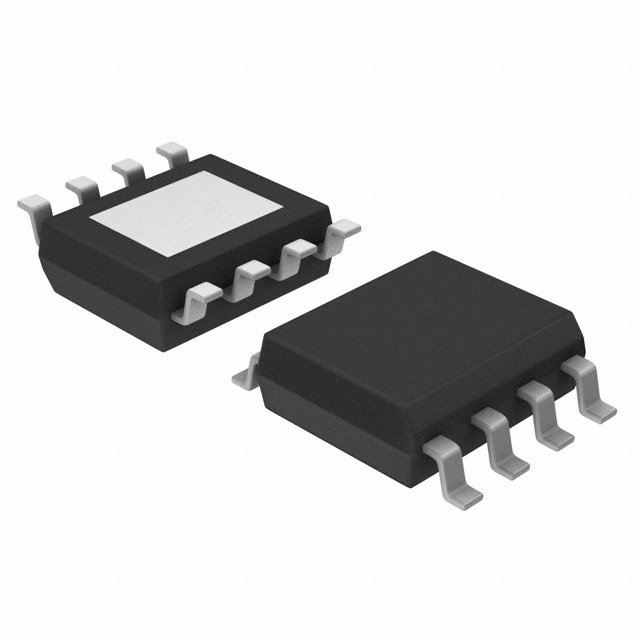

A4950ELJTR-T

产品分类: 电机驱动器
产品描述: Allegro Microsystems 直流有刷电机驱动芯片, 全桥输出, SOIC封装
供应商型号: 11M-A4950ELJTR-T
供应商: 云汉优选
标准整包数: 1
ALLEGRO MICROSYSTEMS 电机驱动器 A4950ELJTR-T

A4950ELJTR-T概述


    产品简介


    A4950全桥DMOS PWM电机驱动器是一种专为脉冲宽度调制(PWM)控制直流电机而设计的产品。它能够提供峰值输出电流高达±3.5A,操作电压范围可达40V。这款驱动器提供了输入端口,以便于通过外部PWM控制信号来调节直流电机的速度和方向。内部同步整流控制电路可以降低PWM运行过程中的功率损耗。该器件集成了多种保护机制,如过电流保护、电机引线短路保护、热关断等,从而确保在各种条件下的可靠性和稳定性。

    技术参数


    - 最大负载供电电压:VBB = 40V
    - 逻辑输入电压范围:VIN = -0.3V至6V
    - 负载电流:IOUT(占空比=100%)= ±3.5A
    - 瞬态负载电流:iOUT(TW < 500ns)= 6A
    - 电机输出电压:VOUT = -2V至42V
    - 温度范围:TA(商业级)= -40°C至85°C;TA(汽车级)= -40°C至125°C
    - 最大结温:TJ(max) = 150°C
    - 存储温度范围:Tstg = -55°C至150°C
    - 热阻:RθJA(双层PCB,每侧2oz铜箔)= 62°C/W

    产品特点和优势


    A4950全桥DMOS PWM电机驱动器具有以下显著特点:
    - 低导通电阻输出:RDS(on) ≤ 0.8Ω(在25°C时)
    - 过电流保护:集成电机短路保护、电机引线短路到地面或电池保护等功能
    - 低功耗待机模式:当两输入引脚都保持低电平超过1ms时,进入低功耗待机模式
    - 可调PWM电流限制
    - 同步整流:有效降低功率损耗
    - 内部欠压锁定保护(UVLO)
    - 交叉电流保护
    - 汽车级认证(A4950K)

    应用案例和使用建议


    应用场景
    - 工业机器人:用于精确控制伺服电机的运动。
    - 汽车系统:可用于车窗升降器、座椅调整等系统的电机控制。
    - 智能家居:适用于智能门锁、窗帘等自动化控制系统。
    使用建议
    - 电路布局:在安装A4950时,务必采用厚接地平面,以增强散热效果。负载电源引脚(VBB)需要配备大容量电解电容器,以提高电源稳定性。
    - 电流感测电阻选择:建议使用低阻值电阻(例如0.25Ω),并确保其不超过±500mV的最大感测电压,以防止过载。
    - 布局优化:为提高散热性能,应确保驱动器的裸露散热垫直接焊接在PCB的暴露表面上,并使用热通孔将热量传递到其他PCB层。

    兼容性和支持


    A4950是一款全桥DMOS PWM电机驱动器,可与市场上大多数主流直流电机兼容。此外,Allegro Microsystems公司提供详尽的技术支持,包括软件工具、参考设计和产品文档,以帮助客户快速上手并优化系统性能。

    常见问题与解决方案


    - 问题:如何处理电机短路?
    解答:当检测到短路时,A4950会自动禁用输出,并且可以通过重新启动来清除故障。

    - 问题:如何激活低功耗待机模式?
    解答:当两个输入引脚同时处于低电平状态超过1ms时,会自动进入低功耗待机模式。

    - 问题:如何配置PWM电流限制?
    解答:通过设置感测电阻(RS)的值及VREF输入电压来调整最大电流限制。

    总结和推荐


    综上所述,A4950全桥DMOS PWM电机驱动器凭借其强大的功能、可靠的保护机制以及广泛的适用范围,在各类电机控制系统中表现出色。特别是其低功耗待机模式和高集成度使其在工业和汽车领域有着广泛的应用前景。鉴于其优良的性能和稳定性,强烈推荐在电机控制应用中使用此产品。

A4950ELJTR-T参数

参数
工艺 DMOS
功能 Control and Power Stage,Driver - Fully Integrated
电机类型 直流电机
最大工作供电电压 40V
功率 -
接口类型 Analog
拓扑 半桥(2)
电机类型 - AC,DC 有刷直流
电压 - 负载 8V~40V
额定电流 -
最小工作供电电压 8V
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

A4950ELJTR-T厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。
