首页  >  产品百科  >  WR9HG1200CCP-F(R6B)

WR9HG1200CCP-F(R6B)

产品分类: 开关电源
厂牌: GLOBTEK
产品描述: 18W 90V(AC) 264V(AC) 墙壁安装 73.5mm*35mm*46mm
供应商型号: SG-WR9HG1200CCP-F(R6B)
供应商: 期货订购
标准整包数: 1

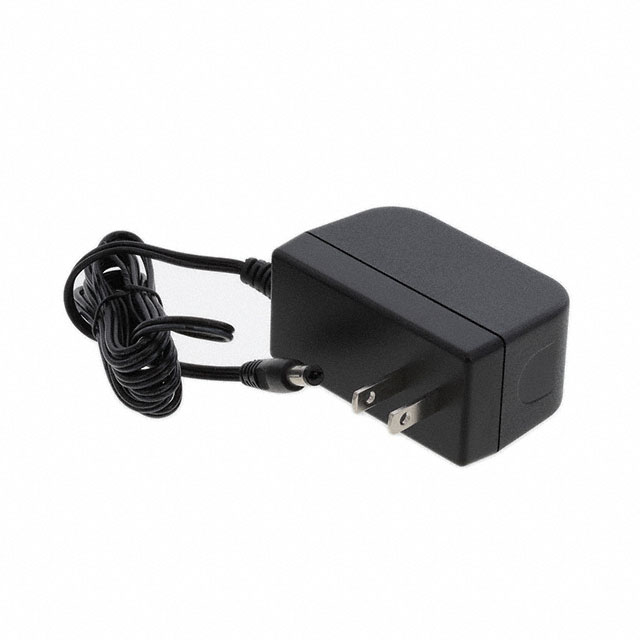

GLOBTEK 开关电源 WR9HG1200CCP-F(R6B)

WR9HG1200CCP-F(R6B)概述

    GT-86181-1815-W2 Power Supply: A Comprehensive Guide

    1. 产品简介


    GT-86181-1815-W2 是由GlobTek公司生产的壁挂式电源适配器。它是一款高度集成的受控开关模式交流-直流(AC-DC)电源,主要用于信息技术设备(ICT)和电信设备(ITE)。这款电源适配器具有高效率和低待机功耗的特点,满足美国能源部(DOE)第六级能效标准和欧盟生态设计指令的要求。其广泛应用于商业、医疗及工业设备等领域。

    2. 技术参数


    以下是该产品的关键技术规格:
    - 输入电压: 额定范围为100-240V~,频率为50/60Hz,北美地区使用NEMA 1-15固定插头。
    - 输出功率: 18.00W,15.0V@1.2A。
    - 连接器配置: 女性插孔,尺寸为5.52.111mm,带有弹簧卡扣和锁定凹槽,支持1500mm长电缆,20/2导线配置,符合UL 2468标准。
    - 输出极性: 中心正极(+V),符号符合IEC 60417符号编号5926。
    - 效率: 符合能源部VI级和CoC Tier 2标准。
    - 待机功耗: <0.075W @ 230Vac。
    - 过压保护: 输出关闭并自动重启。
    - 短路保护: 短接DC输出到地时,适配器不会损坏。
    - 超负荷保护: 输出关闭并自动重启。
    - 耐压测试: 输入到输出: 3000VAC或4242VDC,10mA,1分钟。
    - 泄漏电流: 最大0.25mA,在额定交流输入电压和频率下。
    - 防静电: 8KV(空气)/ 4KV(接触)。
    - 平均无故障时间(MTBF): 200,000小时(25℃环境温度)。
    - 操作温度: 0°C至40°C环境温度。
    - 湿度范围: 20%至85%。
    - 存储温度: -20°C至60°C。
    - 符合标准: RoHS 2,符合欧盟2011/65/EU和中国GB/T26572-2011标准。

    3. 产品特点和优势


    - 高效能: 满足美国能源部第六级能效标准,确保能源利用最优化。
    - 安全可靠: 具备过压、短路和过载保护机制,确保设备安全运行。
    - 紧凑设计: 采用高质量塑料外壳,符合94V0阻燃等级,重量仅107.0g,便于安装和使用。
    - 灵活兼容: 适用于各种ICT和ITE设备,且可以根据需要添加滤波电感以减少电磁干扰。
    - 环境友好: 符合RoHS标准,环保材料确保长期可持续发展。

    4. 应用案例和使用建议


    应用案例:
    GT-86181-1815-W2广泛用于医疗设备、工业控制系统和商业设备。例如,它可以为医疗成像设备提供稳定的电源支持,确保图像质量和诊断准确性。在工业环境中,该电源适配器可用于自动化生产线中的传感器和控制器,确保设备稳定运行。
    使用建议:
    - 在使用前,务必检查设备是否符合输入电压和频率要求。
    - 使用过程中,定期检查连接器和电缆,确保没有损坏或磨损。
    - 为避免电磁干扰,建议在必要时添加滤波电感。GlobTek公司提供标准化滤波电感套件,可通过其PN号EMI-MITIGATION-KIT1获取。
    - 尽量将设备放置在通风良好且避免直接受热或阳光照射的位置。

    5. 兼容性和支持


    - 兼容性: 该产品可与多种类型的电气设备兼容,具体兼容性需根据设备制造商的要求进行确认。
    - 支持: GlobTek公司提供详尽的技术支持和维护服务,包括产品手册、安装指南和技术文档。如有疑问,客户可以访问GlobTek官方网站(www.globtek.com)查询相关信息。

    6. 常见问题与解决方案


    - 问题: 电源适配器不工作,指示灯未亮。
    - 解决方案: 检查输入电压是否在设备的额定范围内,检查连接器和电缆是否有损坏。如果问题依然存在,请联系技术支持团队。
    - 问题: 设备在使用过程中出现过热现象。
    - 解决方案: 立即断开电源,移除负载并让设备冷却。检查周围环境是否通风良好,确保没有遮挡物。如问题仍未解决,请联系GlobTek技术支持团队。

    7. 总结和推荐


    GT-86181-1815-W2 是一款性能卓越、可靠性高的电源适配器,特别适合于ICT和ITE设备的应用。它不仅符合严格的能效标准,还具备多项安全保护措施,确保设备长时间稳定运行。考虑到其高效、安全和易于安装的特点,强烈推荐给需要稳定电源供应的设备使用。
    通过细致的技术参数和丰富的应用实例,这款电源适配器展示了其出色的性能和广泛的适用性。我们鼓励用户详细了解其规格和兼容性,以便更好地发挥其优势。

WR9HG1200CCP-F(R6B)参数

参数
最小输入电压 90V(AC)
电压-输出4 -
输出功率 18W
电压-输出3 -
最大输入电压 264V(AC)
负载调节 -
电流-输出1 -
电流-输出2 -
电压-输出2 -
输出数量 -
电压-输出1 -
长*宽*高 73.5mm*35mm*46mm
安装方式 墙壁安装
应用等级 商用级
零件状态 在售
包装方式 散装

WR9HG1200CCP-F(R6B)厂商介绍

GlobTek是一家全球领先的电源解决方案供应商,专注于为各种应用提供定制和标准电源适配器、充电器和电源。公司的产品线涵盖了从小型便携式电子设备到大型工业设备的广泛应用。

主营产品分类包括:
1. 电源适配器:为各种电子设备提供稳定的电源,适用于家庭、办公室和工业环境。
2. 充电器:包括手机、笔记本电脑和其他便携式设备的充电器。
3. 电源:为需要稳定电源的设备提供支持,如服务器、医疗设备和工业控制系统。

应用领域广泛,包括:
- 消费电子:如智能手机、平板电脑、游戏机等。
- 医疗设备:如监护仪、诊断设备等。
- 工业控制:如自动化生产线、机器人等。
- IT和网络设备:如服务器、路由器、交换机等。

GlobTek的优势在于:
- 高品质:产品符合国际安全和性能标准,如UL、CE、FCC等。
- 定制化:能够根据客户需求设计和制造定制电源解决方案。
- 快速响应:提供快速的技术支持和产品交付。
- 环保:致力于开发节能和环保的电源产品,减少能源消耗和环境影响。

WR9HG1200CCP-F(R6B)数据手册

厂牌 PDF简要描述 下载
GLOBTEK 开关电源 GLOBTEK WR9HG1200CCP-F(R6B) WR9HG1200CCP-F(R6B)数据手册

WR9HG1200CCP-F(R6B)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 96.18
10+ ¥ 89.31
库存: 73
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 96.18
