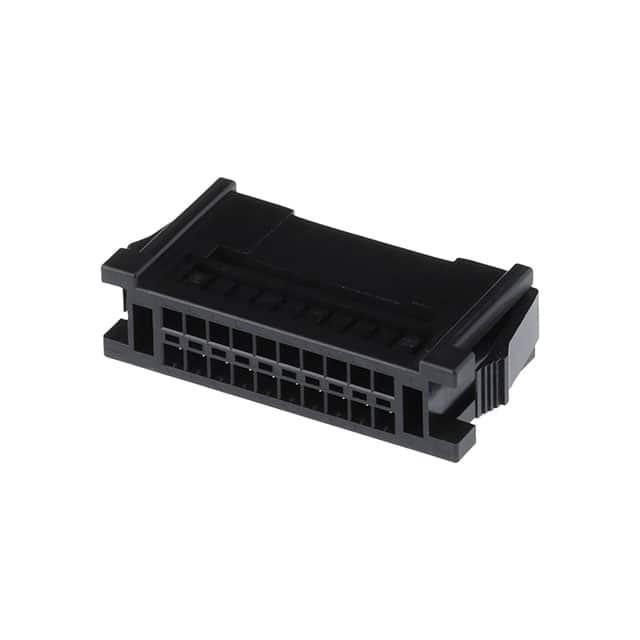

DF51-20DEP-2C

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Hirose 连接器外壳, 20路, 2mm节距, 2行
供应商型号: DF51-20DEP-2C
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 DF51-20DEP-2C

DF51-20DEP-2C概述

    DF51系列:2mm间距正锁型线对板连接器

    产品简介


    DF51系列是一种专为高可靠性设计的2mm间距正锁型线对板连接器,具有多种配置选择。该连接器广泛应用于办公自动化、工业机械、工业机器人、娱乐设备和医疗设备等领域。它不仅符合UL和C-UL标准,而且在紧凑设计和高安全性方面表现出色。

    技术参数


    以下是DF51系列的技术规格和性能参数:
    - 额定电流(Note 1):
    - Pos. 22 AWG: 2A
    - Pos. 24 AWG: 2.5A
    - Pos. 26 AWG: 2A
    - Pos. 28 AWG: 1A
    - Pos. 30 AWG: 0.5A
    - 操作温度范围(Note 2):
    - -55°C 至 +105°C
    - 工作湿度范围(Note 3):
    - 20% 至 80%
    - 存储温度范围(Note 4):
    - -10°C 至 +60°C
    - 存储湿度范围(Note 4):
    - 40% 至 70%
    - 额定电压:
    - 交流/直流 250V
    - 绝缘电阻:
    - 最小值为1,000MΩ,使用500V DC测量
    - 耐压能力:
    - 在交流650V下施加1分钟无闪络或击穿
    - 接触电阻:
    - 最大值为30mΩ,使用1mA(直流或1000Hz),20mV最大

    产品特点和优势


    1. 明确的物理反馈: 正锁设计提供清晰的触觉点击,在插入力峰值时防止不完全匹配。
    2. 广泛的变体: 提供直角、直线和插排等多种配置,满足各种设计需求。镀金和镀锡选项适应不同的应用需求。
    3. 侧锁定设计: 直角型号可减少系统体积,适合紧凑和薄型设备。
    4. 防止错误对接: 视觉和机械极化特征可防止反向或错误对接。
    5. 兼容性: 可使用相同的接触件和压接工具如DF11系列。
    6. 适合封装: 直接端子可以灌封到3毫米深度。
    7. 分支适配器: 提供分支适配器类型。
    8. 认证: 通过UL和C-UL安全标准认证。

    应用案例和使用建议


    DF51系列连接器适用于多种行业,如办公自动化、工业机械、工业机器人、娱乐设备和医疗设备。具体应用场景如下:
    - 办公自动化设备: 用于打印机、复印机等设备的内部连接。
    - 工业机器人: 用于复杂的机械控制系统和传感器接口。
    - 娱乐设备: 用于游戏机等设备的信号传输。
    建议在设计过程中考虑到连接器的安装位置和空间限制,以充分利用其紧凑和轻薄的特点。同时,确保使用正确的接触件和压接工具来实现最佳性能。

    兼容性和支持


    DF51系列连接器支持广泛的电缆尺寸范围,从22到30 AWG。该产品还提供了多种配置选项,例如直角和直线端子、单行和双行配置。此外,产品提供良好的客户支持和售后服务,包括详细的安装指南和技术文档。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 安装困难:
    - 确保按照正确的步骤安装,并使用适当的工具。
    2. 电气故障:
    - 检查接触件和压接是否正确,确保接触电阻和绝缘电阻在允许范围内。
    3. 误对接:
    - 确认极化方向,防止反向或错误对接。

    总结和推荐


    DF51系列连接器凭借其独特的正锁设计、广泛的变体和支持能力,在众多行业中展现了出色的性能和可靠性。无论是在紧凑空间的应用还是复杂环境下的操作,该连接器都能提供可靠的支持。因此,强烈推荐将DF51系列用于需要高可靠性的场合。

DF51-20DEP-2C参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 压接
针脚数 20pin
类型 Detent Lock,Plug
长*宽*高 32.4mm(长度)*15.15mm(宽度)
安装方式 卡入式安装,按扣安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

DF51-20DEP-2C厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF51-20DEP-2C数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF51-20DEP-2C DF51-20DEP-2C数据手册

DF51-20DEP-2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
