LX40-12P

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: 广濑 电话连接器, LX系列, 公插
供应商型号: J-HIRO-0026389
供应商: Chip1stop
标准整包数: 1

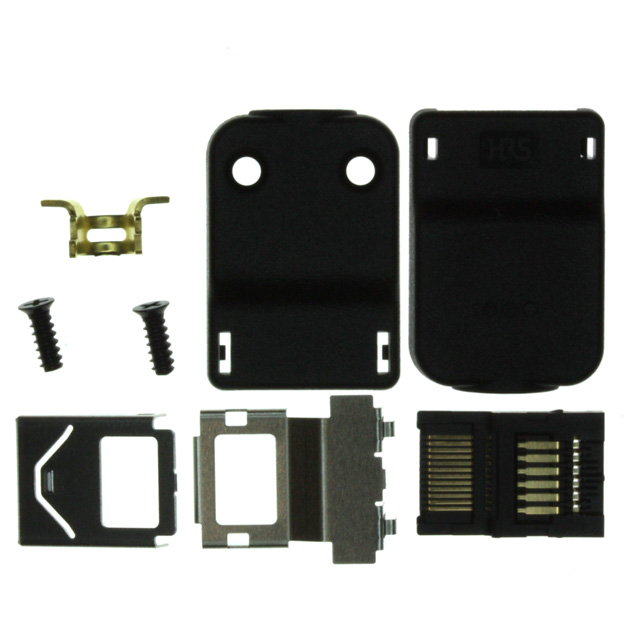

HIROSE ELECTRIC 矩形连接器 - 外壳 LX40-12P

LX40-12P概述


    产品简介


    Hirose LX系列超低轮廓接口连接器 是一种高性能的连接解决方案,适用于消费电子产品及其他苛刻的应用环境。该系列产品包括插座(Receptacle)和插头(Plug),可提供12、16和20个接触点的不同配置。LX系列连接器设计紧凑,高度仅2.0毫米,显著减少了板载高度,为设计师提供了更多的灵活性和空间优化机会。

    技术参数


    | 参数类别 | 规格 |

    | 接触类型 | 阳接触(插头):P;阴接触(插座):S |
    | 终端类型 | 焊接型:40;直角表面贴装:60 |
    | 接触数 | 12, 16, 20 |
    | 额定电流 | 0.5A(每个随机接触最多可达1A) |
    | 额定电压 | 50V AC |
    | 工作温度范围 | -40℃至+70℃ |
    | 储存温度范围 | -55℃至+85℃ |
    | 材料/表面处理 | 绝缘体:合成树脂;接触件:铜合金;壳体:不锈钢;接触区域:镀金;焊接区域:镀金 |

    产品特点和优势


    Hirose LX系列连接器 具备多项独特功能和优势:
    1. 低轮廓设计:在PCB表面安装时,插座的高度仅为2.0毫米。
    2. 强固结构:金属壳和先进的塑料材料确保完全对接的连接器能够承受最大30N的力,且该力可在任何方向施加。
    3. 高耐用性:能够承受5000次的插拔循环而不会降低电气或机械性能。
    4. 顺序接触插配:插座两端各有两个接触点向前突出0.5毫米,确保电路保护。
    5. 错误插入防护:当尝试倾斜或反向插入时,连接器不会损坏。
    6. 安全插头释放:当施加超过限定的拉力到电缆上时,插头会自动释放。
    7. 符合RoHS标准:所有组件和材料均符合欧盟指令2002/95/EC的要求。

    应用案例和使用建议


    Hirose LX系列连接器 广泛应用于消费电子、汽车电子、通信设备等领域。在设计电路板布局时,建议采用推荐的PCB安装模式,以确保最佳的电气连接效果和物理稳定性。此外,对于需要高密度连接的应用,可以选择20个接触点的版本,从而满足更多的信号传输需求。

    兼容性和支持


    该系列连接器与同类产品具有良好的兼容性,可以轻松地与其他标准的电子元件或设备配合使用。Hirose公司为其客户提供详尽的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - Q1: 插座和插头之间出现接触不良?
    - A1: 检查并清洁插针和插座的接触面,确保没有污物或氧化层。
    - Q2: 插拔过程中感觉到明显的摩擦?
    - A2: 使用适当的润滑剂(如硅脂)涂抹在插针和插座的接触面上,以减少摩擦。
    - Q3: 在高温环境下工作时,发现连接器变热?
    - A3: 调整散热措施,如增加散热片或改善通风条件,以保持连接器在安全的工作温度范围内。

    总结和推荐


    总体而言,Hirose LX系列连接器 以其卓越的性能、坚固的构造以及广泛的适用范围,在市场中表现出强大的竞争力。特别是其超低的轮廓设计、高耐用性和优秀的误插入防护功能,使其成为对空间要求严格的电子设备的理想选择。因此,我们强烈推荐此产品用于需要高效、可靠连接的各种应用场景。

LX40-12P参数

参数
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 -
针脚数 12pin
类型 Plug
颜色 黑色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LX40-12P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

LX40-12P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC LX40-12P LX40-12P数据手册

LX40-12P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1685 ¥ 35.2238
10+ $ 2.81 ¥ 24.9317
50+ $ 2.27 ¥ 20.1406
100+ $ 2.12 ¥ 18.8097
800+ $ 1.88 ¥ 16.6803
1600+ $ 1.75 ¥ 15.5269
库存: 1722
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 35.22
直接购买
加入购物车
