首页  >  产品百科  >  ZE05-8DP-2H

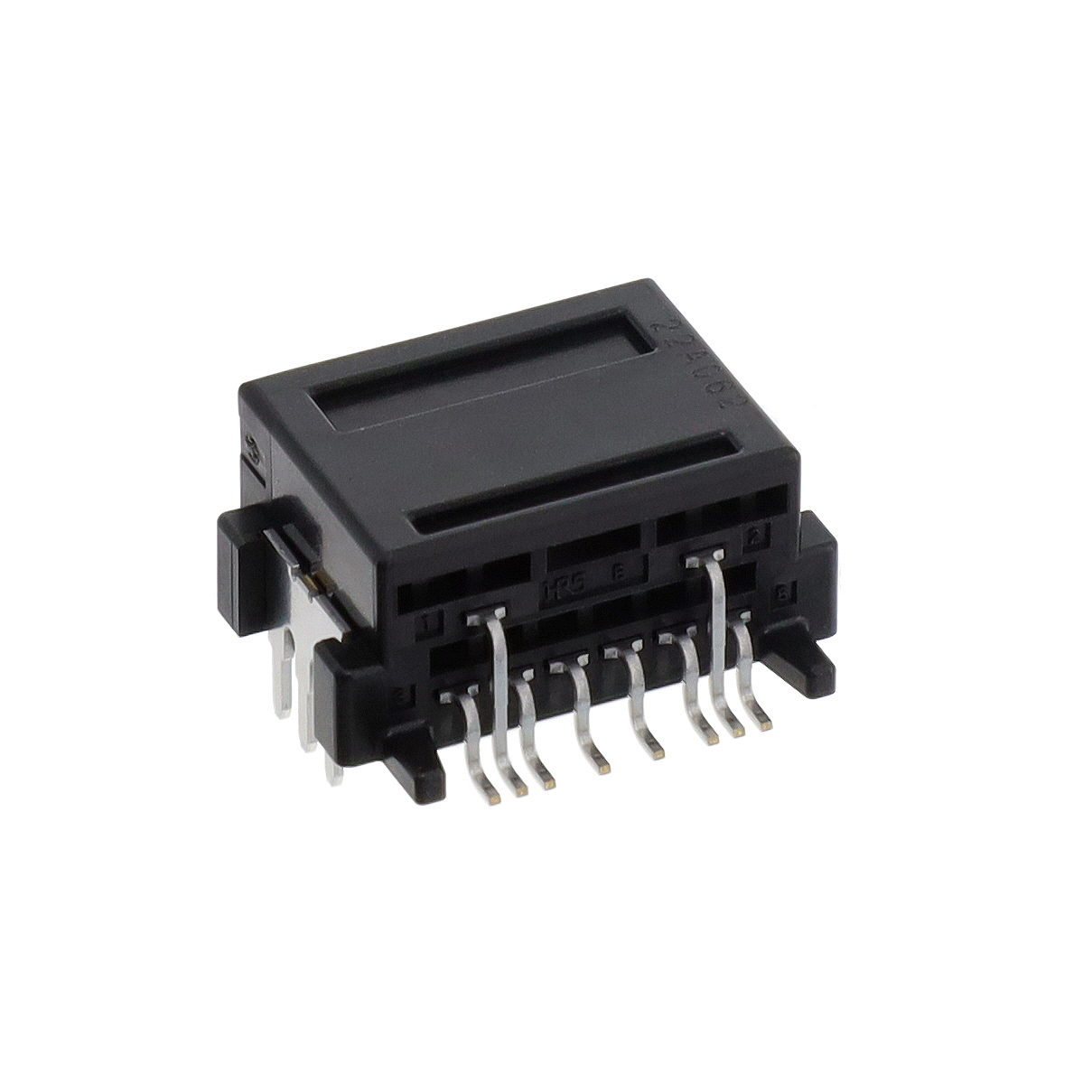

ZE05-8DP-2H

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: CONN RECPT 8 POS
供应商型号: ZE05-8DP-2H
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 ZE05-8DP-2H

ZE05-8DP-2H概述

    ZE05 Series: 高耐热及抗振性0.5尺寸2mm间距汽车接口连接器

    产品简介


    ZE05系列是专为汽车应用设计的高耐热及抗振性的接口连接器,提供节省空间的0.5尺寸(0.5 size terminal)和2mm间距的设计。这些连接器非常适合需要紧凑布局、承受高温及振动的应用场景,例如在汽车工业中。

    技术参数


    - 额定电流: 2A(多极供电),5A(单极供电)
    - 操作温度范围: -40°C 至 +125°C
    - 存储温度范围: -10°C 至 +60°C(长期未使用的产品)
    - 额定电压: 60V AC/DC
    - 绝缘电阻: ≥100MΩ(500V DC测试)
    - 耐压能力: 1000V AC 1分钟无击穿
    - 振动抵抗能力: 频率20至200Hz(恒加速度88m/s²),3小时循环
    - 锁紧强度: ≥100N
    - 湿度抵抗能力: 在60°C下90%~95%相对湿度环境下放置96小时后,接触电阻≤20mΩ,绝缘电阻≥100MΩ
    - 热冲击抵抗力: 温度在-40°C 到 +125°C之间变化,1000次循环后接触电阻≤20mΩ
    - 耐热能力: 在140°C下放置120小时后接触电阻≤20mΩ
    - 冷耐力: 在-40°C下放置120小时后接触电阻≤20mΩ
    - 酸性气体抵抗力: 在室温25ppm浓度硫酸气下放置96小时,接触电阻≤20mΩ

    产品特点和优势


    - 节省空间设计: ZE05系列具有0.5尺寸的终端和2mm的间距,有效减小终端产品尺寸。
    - 高耐热性: 可在高达125°C的环境中稳定运行。
    - 高强度抗振性: 适合在高强度振动环境中使用,如汽车内部。
    - 高接触稳定性: 双层弹簧结构和三点接触设计增加了接触点的压力,提高了连接可靠性。
    - 耐用性: 使用40N强力保持器确保电缆路由时的耐用性。

    应用案例和使用建议


    - 应用场景: 汽车电气系统、发动机舱内的复杂布线、车载娱乐系统等。
    - 使用建议:
    - 选择合适的焊锡片安装方式(表面贴装技术或通孔安装技术)。
    - 焊接过程采用2次再流焊接,峰值温度达到250°C。
    - 手动焊接时温度控制在280°C到300°C之间。
    - 确保终端共面性最大值不超过0.1mm。

    兼容性和支持


    - 兼容性: ZE05系列与标准电缆和连接器适配,适用于特定型号的压接工具。
    - 支持服务: Hirose公司提供了详细的用户指南和维修手册,以确保用户能够正确地进行安装和维护。

    常见问题与解决方案


    - 问题: 安装过程中接触不良。
    - 解决方案: 确保安装时无误并使用正确的安装工具。
    - 问题: 连接器损坏。
    - 解决方案: 在拆卸过程中避免过度拉扯连接器,如有困难可轻轻按压并释放锁定装置。

    总结和推荐


    总体来说,ZE05系列是一款高性能的汽车接口连接器,具备节省空间、高耐热性和高抗振性等显著优势。其坚固的设计和良好的耐用性使其成为汽车行业的理想选择。推荐所有需要在恶劣环境下可靠工作的系统考虑使用ZE05系列连接器。

ZE05-8DP-2H参数

参数
颜色 -
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
针脚数 8pin
类型 Header
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZE05-8DP-2H厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZE05-8DP-2H数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC ZE05-8DP-2H ZE05-8DP-2H数据手册

ZE05-8DP-2H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 8.4
50+ ¥ 8.024
100+ ¥ 7.67
库存: 778
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 84
