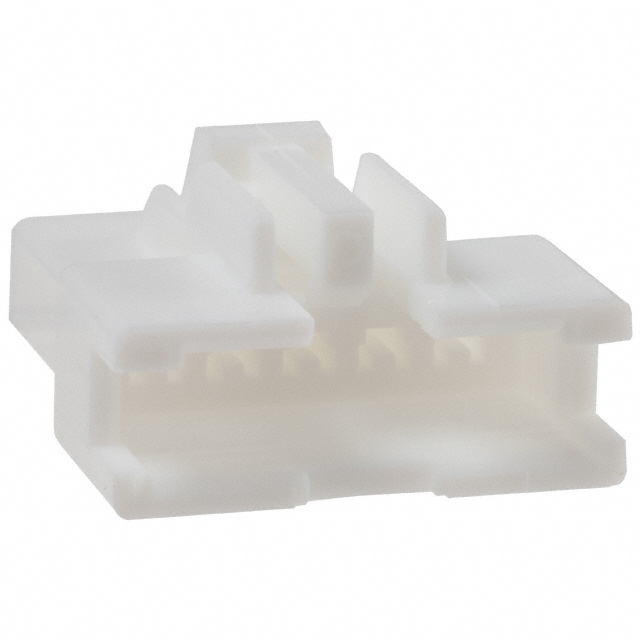

DF1B-5EP-2.5RC

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Latch Lock,Plug 1 5pin Male Pin IDC,压接 白色 导线安装,自由悬挂,通孔安装
供应商型号: DF1B-5EP-2.5RC
供应商: 云汉优选
标准整包数: 100
HIROSE ELECTRIC 矩形连接器 - 外壳 DF1B-5EP-2.5RC

DF1B-5EP-2.5RC概述


    产品简介


    DF1B系列:2.5mm间距接线端子连接器
    DF1B系列是Hirose Electric Co., Ltd.推出的一款适用于分离电线连接的接线端子连接器。该系列产品符合UL/CSA标准,适用于商业设备,特别是复印机和打印机等办公设备中。

    技术参数


    - 电流等级:
    - 24至22 AWG电缆:3A
    - 26 AWG电缆:2A
    - 28 AWG电缆:1A
    - 30 AWG电缆:0.5A
    - 电压等级:250V AC/DC
    - 储存温度范围:-10°C至+60°C
    - 工作温度范围:-35°C至+85°C
    - 接触电阻:最大30mΩ
    - 插拔力:最小0.44N(45gf),最大4.4N(450gf)
    - 绝缘电阻:最小1000MΩ,测试电压为500V DC
    - 耐压能力:650V AC/1分钟
    - 抗振动能力:在每个方向上2小时的振动测试,频率范围为10到55Hz,单振幅为0.75mm
    - 温度循环测试:在-55°C至+5至35°C之间进行5个周期的测试
    - 耐焊接热能力:260°C下流动5秒,手动焊接300°C下3秒

    产品特点和优势


    1. 新绝缘位移和压接理念:通过使用ID端子和压接端子结合,可以处理不同电流容量的电缆。该设计使维修更加方便,并通过外壳保护绝缘位移区来保证高可靠性。
    2. 防水措施:提供高轮廓接头,适应板级灌封工艺,从而提供防水措施。
    3. 广泛的变化:支持单排和双排接触,适用于“板对电缆”和“直连”系列,标准镀锡和镀金产品可选。

    应用案例和使用建议


    应用案例:
    - 商业设备,如复印机和打印机
    - 电信设备
    - 工业自动化设备
    使用建议:
    - 为了确保可靠连接,建议按照推荐的PCB布局图进行安装。
    - 在高振动环境中使用时,注意进行适当的加固措施以避免连接松动。
    - 镀金版本适合高频应用,提高导电性和抗腐蚀性。

    兼容性和支持


    DF1B系列与Hirose品牌的其他产品兼容,如不同类型的插头和插座。厂商提供详尽的技术文档和支持服务,包括安装指南和故障排除手册,以帮助客户顺利应用。

    常见问题与解决方案


    1. 问题:连接器接触电阻过大。
    - 解决办法:检查连接器的插入是否到位,确保接触面清洁并重新压接。
    2. 问题:耐振动测试失败。
    - 解决办法:确保连接器在振动测试之前已牢固安装,并使用额外的加固材料。
    3. 问题:耐焊接热能力不足。
    - 解决办法:遵循正确的焊接温度和时间参数,使用合适的焊接设备。

    总结和推荐


    DF1B系列2.5mm间距接线端子连接器凭借其优秀的性能、可靠的接触连接能力和多样化的应用场景,成为众多商业设备的理想选择。推荐用于需要高性能连接和长期稳定性的应用场合。此外,Hirose公司提供的全面技术支持也为其在市场上的竞争力加分。如果您正在寻找一款可靠且多功能的连接器,DF1B系列是一个值得考虑的选择。

DF1B-5EP-2.5RC参数

参数
紧固类型 -
排数 1
触头端接 IDC,压接
针脚数 5pin
类型 Latch Lock,Plug
颜色 白色
触头类型 Male Pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

DF1B-5EP-2.5RC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF1B-5EP-2.5RC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF1B-5EP-2.5RC DF1B-5EP-2.5RC数据手册

DF1B-5EP-2.5RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
