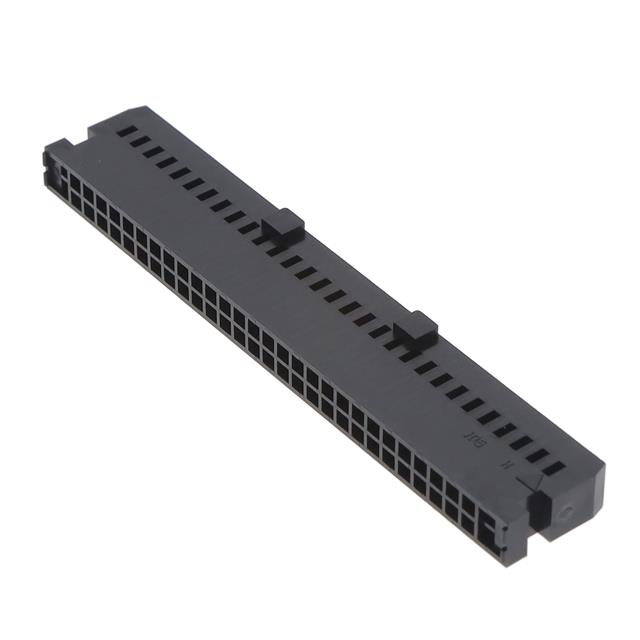

HIF3BA-60D-2.54C(63)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Socket 2 60pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 798-HIF3BA60D254C63
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 HIF3BA-60D-2.54C(63)

HIF3BA-60D-2.54C(63)概述

    HIF3B 系列:符合军用标准的扁平电缆连接器

    1. 产品简介


    HIF3B 系列是一款符合美国军用标准(MIL Standard)的扁平电缆连接器。该系列产品主要用于各种应用场合,如通信设备、航空航天、工业自动化及军事系统等。其特点是具有极高的可靠性和稳定性,适用于严苛的工作环境。此外,HIF3B 系列通过了UL认证,进一步保证了其安全性和耐用性。

    2. 技术参数


    HIF3B 系列的主要技术参数如下:
    - 温度范围:工作温度范围为 -55°C 至 +85°C;存储温度范围为 -10°C 至 +60°C。
    - 湿度范围:工作湿度范围为 40% 至 80%;存储湿度范围为 40% 至 70%。
    - 电流等级:
    - IDC 类型:1A @ 28 AWG
    - 压接:32 AWG 和 36 AWG: 1A
    - 其他:3A
    - 电压等级:200V
    - 绝缘电阻:最小值为 1000 MΩ @ 500V DC
    - 耐压能力:无闪络或绝缘击穿,650V AC/1 分钟
    - 接触电阻:最大值为 15 mΩ @ 0.1A
    - 振动测试:频率为 10 到 55 Hz,单振幅为 0.75 mm,持续时间 2 小时,三个方向
    - 耐久性测试:插拔寿命测试 500 次,接触电阻最大值为 15 mΩ
    - 焊接热稳定性:焊浴温度 260°C 持续 10 秒,手动焊接 360°C 持续 5 秒

    3. 产品特点和优势


    HIF3B 系列拥有以下几个显著特点和优势:
    - 符合 MIL 标准:产品经过严格测试,确保在恶劣环境中仍能保持稳定性能。
    - UL 认证:产品通过 UL 认证,提高了安全性。
    - 防误插设计:具备独特的防误插机制,确保正确连接。
    - 适用电缆:适用于 28 AWG 的 UL2651 扁平电缆,7 芯,直径 0.9 ± 0.1 mm。

    4. 应用案例和使用建议


    HIF3B 系列广泛应用于通信设备、航空航天和工业自动化等领域。例如,在工业自动化控制系统中,HIF3B 连接器可以用于连接传感器和执行机构,实现数据传输和信号控制。
    使用建议:
    - 在安装过程中应注意电缆的选择和连接方式,以确保最佳性能。
    - 定期检查连接器,特别是在高湿度和高温环境下工作的系统中,应特别注意防潮和散热措施。

    5. 兼容性和支持


    HIF3B 系列兼容多种电缆类型,并且提供了详尽的技术文档和支持服务。制造商提供详细的产品规格和图纸,确保客户能够正确使用和维护这些连接器。

    6. 常见问题与解决方案


    常见问题及其解决方案:
    - 问题:连接器出现松动。
    - 解决方案:检查锁紧机构是否损坏,必要时更换新的锁紧机构。
    - 问题:接触电阻过高。
    - 解决方案:清洁连接器触点,确保良好的电气连接。
    - 问题:连接器无法插入或拔出。
    - 解决方案:检查防误插机制是否正常工作,确保正确的电缆类型和连接方式。

    7. 总结和推荐


    总体而言,HIF3B 系列连接器具有卓越的性能和可靠性,适用于多种严苛的应用环境。其独特的设计和认证保证了在不同领域的广泛应用。对于需要高度可靠性的工程项目,强烈推荐使用HIF3B系列连接器。
    如果您有任何具体问题或需求,欢迎联系制造商获取更详细的支持和咨询。

HIF3BA-60D-2.54C(63)参数

参数
针脚数 60pin
类型 Socket
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

HIF3BA-60D-2.54C(63)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3BA-60D-2.54C(63)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC HIF3BA-60D-2.54C(63) HIF3BA-60D-2.54C(63)数据手册

HIF3BA-60D-2.54C(63)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.91 ¥ 35.3523
10+ $ 2.553 ¥ 23.083
100+ $ 2.1492 ¥ 19.4319
250+ $ 2.1384 ¥ 19.3344
500+ $ 2.106 ¥ 19.0414
1000+ $ 1.9215 ¥ 17.3733
2500+ $ 1.911 ¥ 17.2784
库存: 490
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.35
