GT32-4DS-HU

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Automotive Connectors
供应商型号: GT32-4DS-HU
供应商: 云汉优选
标准整包数: 50
HIROSE ELECTRIC 矩形连接器 - 外壳 GT32-4DS-HU

GT32-4DS-HU概述

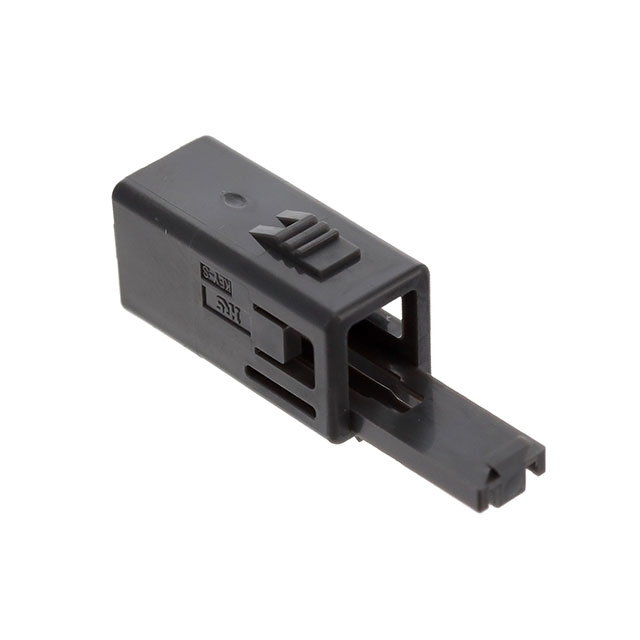

    GT32F 系列汽车高速信号屏蔽连接器(直型)

    产品简介


    GT32F系列是一款专为汽车行业设计的高性能高速信号屏蔽连接器。它具备高可靠性、高传输速度及优异的电磁干扰(EMI)防护能力,适用于需要严格测试条件的汽车电子系统。该连接器采用双排设计,间距1.5mm,包含4个接触点,能够支持高达3Gbps的高速差分信号传输。

    技术参数


    - 接触间距:1.5mm
    - 接触点数量:4个
    - 高速传输性能:
    - 差分阻抗:100Ω ± 15%
    - 峰值上升时间:200ps (10%-90%)
    - 电气特性:
    - 最大信号接触电阻:30mΩ
    - 绝缘电阻:≥100MΩ
    - 耐压测试:500V AC 1分钟无击穿
    - 工作环境:
    - 操作温度范围:-40°C至+105°C
    - 存储温度范围:-40°C至+105°C

    产品特点和优势


    1. 全屏蔽设计:提供出色的电磁干扰保护,保证信号传输的稳定性和可靠性。
    2. 高速传输性能:最高支持3Gbps的信号传输速率,完全满足现代汽车的高带宽需求。
    3. 稳健的锁紧机制:具备明显的触觉点击感,确保连接稳固。
    4. 耐久性强:通过了严苛的振动、湿度和热冲击测试,适用于恶劣的工作环境。
    5. 广泛的温度适应性:可在极端温度条件下可靠运行,覆盖广泛的温度范围。

    应用案例和使用建议


    - 车载音响系统:用于高质量音频信号的传输,要求信号稳定性好且低失真。
    - 导航系统:通过传输高速数据信号以确保地图信息的实时更新。
    - 行车记录仪:实时传输高清视频信号,需满足高速数据传输需求。
    使用建议:
    - 在进行安装前,务必按照手册中提供的步骤操作,确保正确的接线和焊接工艺。
    - 使用专用工具进行连接器的组装和焊接,以确保最佳性能。
    - 定期检查连接器的状态,确保其始终处于良好状态,尤其是在多变的环境中使用时。

    兼容性和支持


    - GT32F系列连接器支持24到28AWG规格的电缆,适用性强。
    - 提供完整的技术支持,包括产品咨询、安装指南和技术培训。
    - 有专用的自动压接机和手动压接工具,可根据客户需求选择合适的压接方式。

    常见问题与解决方案


    1. 连接器无法正常锁定
    - 解决方法:检查是否有足够的插入力,或者检查锁紧机制是否损坏。
    2. 信号传输不稳定
    - 解决方法:确认电缆与连接器之间的连接是否紧密,检查电缆长度和传输速率是否符合标准。
    3. 信号延迟
    - 解决方法:更换符合标准的电缆,确保信号传输达到最佳效果。

    总结和推荐


    GT32F系列汽车高速信号屏蔽连接器凭借其卓越的性能、稳定的信号传输能力和出色的环境适应性,在汽车行业具有很高的市场竞争力。对于需要高速、稳定信号传输的应用场景,该系列产品是理想的选择。无论是在极端环境还是日常使用中,GT32F系列都能保持良好的表现,值得推荐给相关行业的用户。
    以上内容是对GT32F系列汽车高速信号屏蔽连接器的技术手册进行了详细整理和总结,希望能够帮助用户更好地了解和使用该产品。

GT32-4DS-HU参数

参数
排数 -
触头端接 -
针脚数 -
类型 Automotive Connectors
颜色 -
触头类型 -
紧固类型 -
零件状态 在售
包装方式 散装

GT32-4DS-HU厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT32-4DS-HU数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC GT32-4DS-HU GT32-4DS-HU数据手册

GT32-4DS-HU封装设计

查看详情并下载
Symbol
Footprint
3D Model
