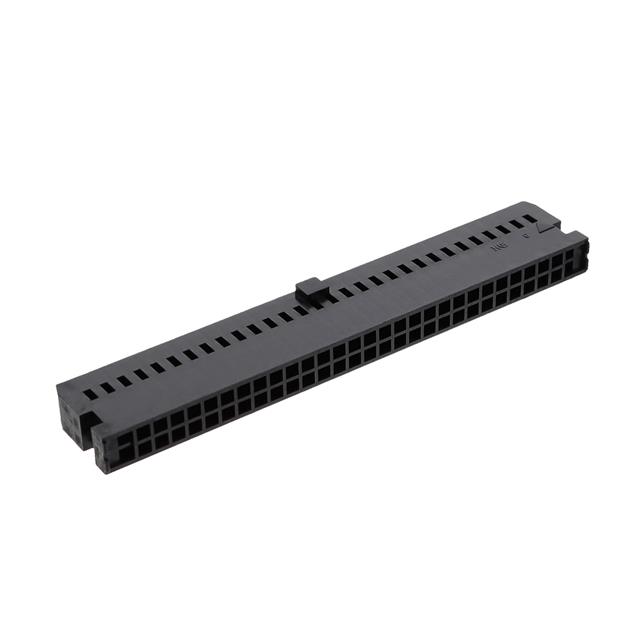

HIF3BB-60D-2.54C(63)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Socket 2 60pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 26-HIF3BB-60D-2.54C(63)-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 HIF3BB-60D-2.54C(63)

HIF3BB-60D-2.54C(63)概述

    HIF3B系列夹具电缆连接器技术手册

    产品简介


    HIF3B系列是HIROSE Electric Co., Ltd.开发的一种符合MIL标准的夹具电缆连接器。该系列产品广泛应用于各种需要高可靠性的应用场景中,例如军事、航空航天以及工业自动化等领域。HIF3B系列具有多种接触点数(如6, 10, 14, 16, 20, 26, 30, 34, 40, 50, 60, 64),适用于不同需求的应用场合。

    技术参数


    - 温度范围:操作温度范围为-55°C至+85°C;存储温度范围为-10°C至+60°C。
    - 湿度范围:操作湿度范围为40%至80%;存储湿度范围为40%至70%。
    - 电流额定值:IDC类型为1A,28 AWG;压接类型为32 AWG,36 AWG为1A;其他为3A。
    - 电压额定值:200V。
    - 材料/表面处理:绝缘体采用黑色PBT材料,UL94V-0等级;插座触点采用铍铜材料,接触区域镀金;插头触点采用黄铜材料,选择性镀金。

    产品特点和优势


    1. 符合MIL标准:HIF3B系列是专为满足MIL标准而设计的,确保了产品的高可靠性。
    2. UL认证:该系列连接器已经获得UL认证,保证了产品的安全性。
    3. 防止误插入机制:通过引导键和插槽的设计,确保正确的插入方向,防止误插入。
    4. 适用电缆:可以适用于UL2651 28 AWG扁平电缆(7芯/0.127mm,外径0.9±0.1mm)。

    应用案例和使用建议


    HIF3B系列广泛应用于军事、航空航天以及工业自动化等领域。在这些应用场景中,其高可靠性至关重要。例如,在军事设备中,可靠的连接器可以确保通信系统在恶劣环境下的稳定运行。使用时,建议在高温、高湿环境中使用,以充分利用其宽广的操作温度和湿度范围。

    兼容性和支持


    HIF3B系列可以与其他电子元器件兼容,确保系统的整体稳定性。HIROSE Electric提供全方位的技术支持和服务,包括产品的选型指导、安装指南和技术咨询等。

    常见问题与解决方案


    1. 问题:如何正确插入连接器?
    解决方案:请根据产品手册中的图示进行操作,确保引导键与插槽对齐。
    2. 问题:如何检查连接器的绝缘电阻?
    解决方案:使用500V直流电源测量,绝缘电阻应不低于1000MΩ。
    3. 问题:如何防止锁扣变形?
    解决方案:避免在锁扣内施加过大的负载,按产品手册中的指导操作。

    总结和推荐


    HIF3B系列是一款高度可靠且多功能的夹具电缆连接器,适合各种高要求的应用场景。其符合MIL标准、UL认证和防误插入机制等特点使其在市场上具备强大的竞争力。强烈推荐此系列产品用于需要高可靠性的应用中。无论是军事、航空航天还是工业自动化领域,HIF3B系列都能提供卓越的性能和可靠性。

HIF3BB-60D-2.54C(63)参数

参数
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 60pin
类型 Socket
颜色 黑色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

HIF3BB-60D-2.54C(63)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3BB-60D-2.54C(63)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC HIF3BB-60D-2.54C(63) HIF3BB-60D-2.54C(63)数据手册

HIF3BB-60D-2.54C(63)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.536 ¥ 29.5919
50+ $ 2.6792 ¥ 22.422
100+ $ 2.5512 ¥ 21.3506
500+ $ 2.2773 ¥ 19.0581
1000+ $ 2.1687 ¥ 18.149
5000+ $ 1.9361 ¥ 16.2026
库存: 168
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.59
