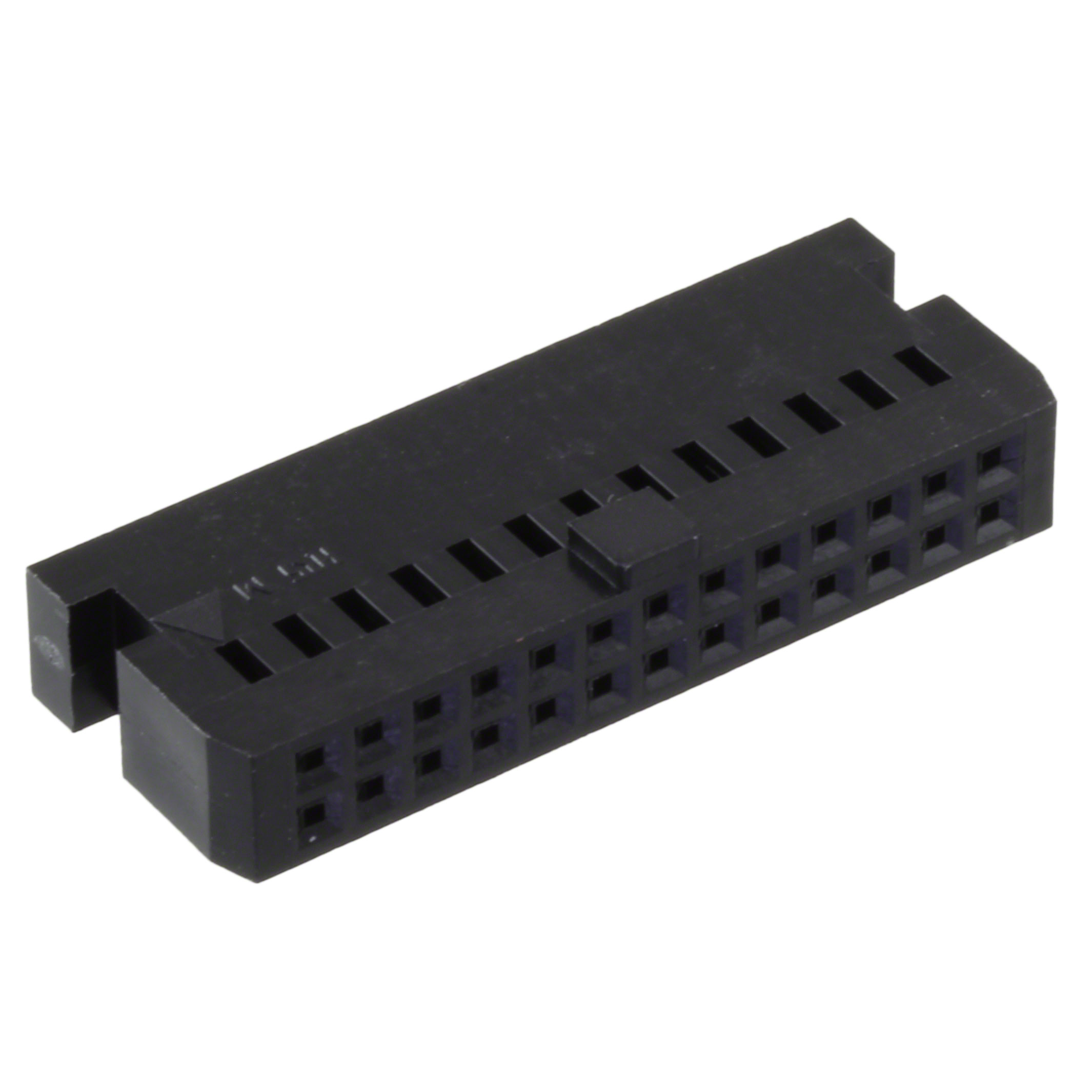

HIF3C-26D-2.54C

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Latch Holder,Socket 2 26pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: H123804-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 HIF3C-26D-2.54C

HIF3C-26D-2.54C概述

    HIF3B系列 — 符合MIL标准的排线连接器

    1. 产品简介


    HIF3B系列是一款专为广泛应用场景设计的符合MIL标准的排线连接器。该系列产品通过UL认证,确保在各类严苛环境下的稳定性能。其主要功能包括高电流承载能力、良好的耐热性和机械强度,适用于航空航天、军事、工业控制等多种领域。

    2. 技术参数


    - 温度范围:工作温度范围为-55°C至+85°C(Note 1),存储温度范围为-10°C至+60°C(Note 2)。
    - 湿度范围:工作湿度范围为40%至80%,存储湿度范围为40%至70%(Note 2)。
    - 电气特性:
    - 额定电流:IDC类型1A;压接类型1A(28AWG);其他类型3A。
    - 额定电压:200V。
    - 电气性能测试:
    - 绝缘电阻≥1000MΩ(500V DC)。
    - 耐电压无闪络或击穿(650V AC,1分钟)。
    - 接触电阻≤15mΩ(0.1A)。
    - 振动测试:频率10-55Hz,单振幅0.75mm,各方向2小时。
    - 温度循环测试:5个周期(-55°C至15-35°C至125°C至15-35°C)。
    - 寿命测试(插拔500次):接触电阻≤15mΩ。
    - 焊接热稳定性:无影响性能的变形(波峰焊:260°C,10秒;手工焊:360°C,5秒)。

    3. 产品特点和优势


    - 符合MIL标准:确保产品在严苛环境下具有高度可靠性和耐用性。
    - UL批准产品:UL认证保证了产品的安全性和合规性。
    - 防止误插入机制:独特的凸起结构和极化键设计可以防止错误插入,提高操作的安全性。
    - 适用电缆:28AWG IDC型电缆,具体型号为UL2651 28AWG平电缆(7芯/0.127mm,护套直径0.9±0.1mm)。

    4. 应用案例和使用建议


    - 应用案例:HIF3B系列连接器广泛应用于航空航天、军工装备、工业自动化等领域。例如,在军用飞机中作为重要的信号传输接口,确保数据传输的可靠性和安全性。
    - 使用建议:
    - 在安装前请确保连接器和电缆正确对齐,以避免损坏。
    - 在高温环境下使用时,注意散热措施,避免因过热导致性能下降。
    - 进行焊接操作时,严格遵循焊接温度和时间的要求,确保焊接质量。

    5. 兼容性和支持


    - 兼容性:该系列连接器适用于各种电缆类型,如28AWG IDC型电缆,且能与其他标准的MIL规格连接器互换使用。
    - 技术支持:HIROSE提供全面的技术支持和售后服务,客户可联系HIROSE获取详细的图纸和技术规范。

    6. 常见问题与解决方案


    - 问题1:如何确认连接器的极化键位置?
    - 解决方案:请参考手册中的图表和说明,确定每个型号的具体极化键位置。
    - 问题2:如何进行正确的焊接操作?
    - 解决方案:严格按照手册中规定的焊接温度和时间进行操作,建议使用波峰焊或手工焊。
    - 问题3:如何防止误插入?
    - 解决方案:确保连接器与电缆正确对齐,并使用手动极化键,防止错误插入。

    7. 总结和推荐


    综上所述,HIF3B系列连接器以其卓越的电气性能、可靠的安全特性和广泛的适用性,成为航空航天、军工和工业控制领域的理想选择。考虑到其高标准的制造工艺和UL认证,我们强烈推荐在需要高可靠性连接的应用场景中采用该产品。

HIF3C-26D-2.54C参数

参数
类型 Latch Holder,Socket
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 26pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装
