首页  >  产品百科  >  HVH-280-2/2S-HU(A)

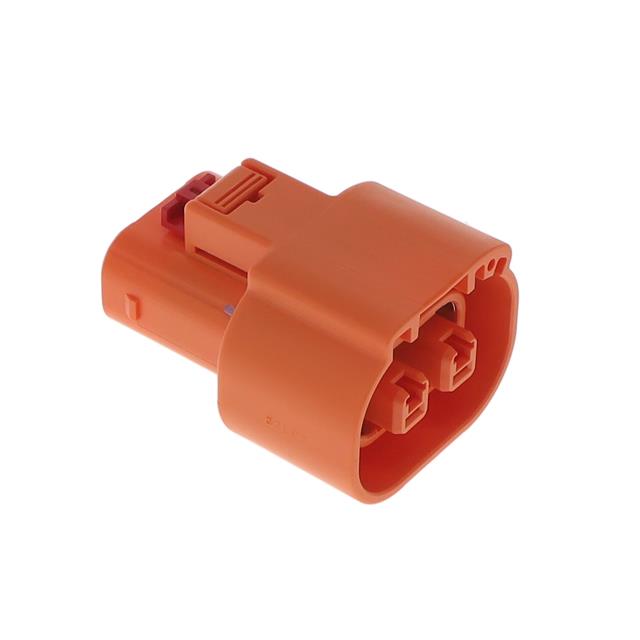

HVH-280-2/2S-HU(A)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Latch Holder,Receptacle 1 2pin Female Socket 压接 橙色 导线安装,自由悬挂,通孔安装
供应商型号: 4141999
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 HVH-280-2/2S-HU(A)

HVH-280-2/2S-HU(A)概述


    产品简介


    本产品是一款高性能的连接器,属于高压连接器系列,主要用于高电流环境下的电力传输与信号控制。产品广泛应用于汽车、工业自动化、新能源等领域,是实现高效、可靠连接的重要组件。

    技术参数


    - 工作温度范围:-40°C 至 +120°C
    - 存储温度范围:-10°C 至 +60°C(长期储存)
    - 湿度范围:最大相对湿度85%(无冷凝)
    - 电压等级:600V AC/DC
    - 额定电流:30A
    - 机械特性:
    - 插拔次数:30次
    - 振动频率:20至400Hz,加速度43.1m/s²,持续时间3分钟(往返)
    - 锁定强度:98N 最小值
    - 环境特性:
    - 潮湿热稳定性:在60°C,湿度90%-95%,持续96小时
    - 快速温度变化:从-40°C到室温再到120°C,再回到室温,每步持续时间5分钟,总共100个循环
    - 干燥热稳定性:在125°C下持续300小时
    - 低温耐受性:在-40°C下持续120小时
    - 抗二氧化硫气体:在25ppm二氧化硫浓度下暴露96小时

    产品特点和优势


    1. 高可靠性:经过严格的振动、湿度、温度循环测试,确保在恶劣环境下稳定工作。
    2. 大电流传输能力:额定电流高达30A,适合高功率应用。
    3. 高防护等级:能承受严苛的工作条件,适应不同工业应用场景。
    4. 快速锁定机制:具有98N最小锁紧力,保证连接的稳固性。

    应用案例和使用建议


    该连接器可广泛应用于电动汽车充电站、工业控制系统、光伏逆变器等领域。在使用过程中,建议定期检查连接器的接触电阻及绝缘电阻,以确保其正常运行。特别是在频繁插拔和极端环境条件下使用时,需注意避免物理损伤,以延长使用寿命。

    兼容性和支持


    该连接器具备良好的通用性和兼容性,能够与其他标准连接器互换使用。制造商提供详细的技术文档和售后服务支持,帮助客户解决问题并优化系统设计。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方法:检查连接器是否有物理损坏,如松动、裂痕等,必要时更换连接器。
    2. 问题:锁定机构失效
    - 解决方法:确认锁定装置是否正确安装,如有必要,重新调整或更换锁紧件。
    3. 问题:密封性能下降
    - 解决方法:确保正确的安装方法,如有疑问请咨询技术支持团队。

    总结和推荐


    综上所述,这款高压连接器以其高可靠性、大电流传输能力和优异的环境适应性,在多个应用领域表现出色。它特别适用于对连接器要求极高的工业环境,如电动汽车充电设施和工业自动化控制系统。强烈推荐给需要高性能连接解决方案的客户。

HVH-280-2/2S-HU(A)参数

参数
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Holder,Receptacle
颜色 橙色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

HVH-280-2/2S-HU(A)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HVH-280-2/2S-HU(A)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC HVH-280-2/2S-HU(A) HVH-280-2/2S-HU(A)数据手册

HVH-280-2/2S-HU(A)封装设计

查看详情并下载
Symbol
Footprint
3D Model
