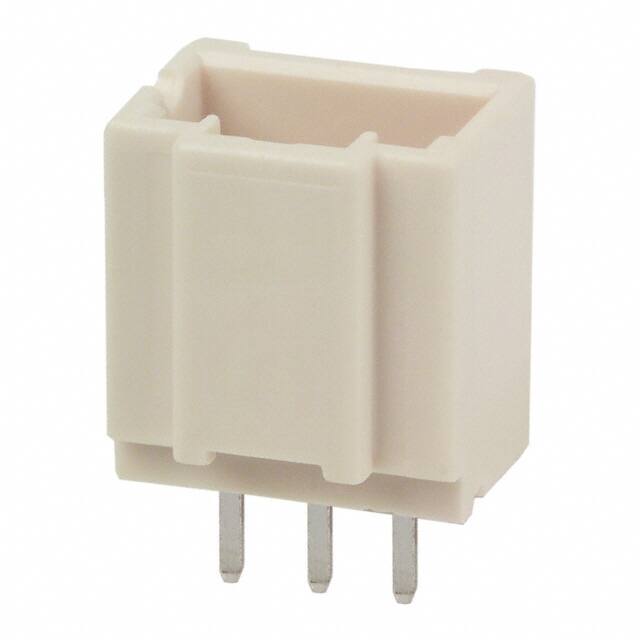

DF1EC-3P-2.5DSA

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Holder 1 3pin Male Pin 通孔安装 10mm(长度)*8mm(高度)
供应商型号: H3592-ND
供应商: Digi-Key
标准整包数: 100
HIROSE ELECTRIC 矩形连接器 - 外壳 DF1EC-3P-2.5DSA

DF1EC-3P-2.5DSA概述


    产品简介


    DF1E 系列 2.5mm 接插件
    DF1E系列接插件是专为满足多种应用需求而设计的2.5mm间距接插件,适用于全锁定和分立线连接。这些接插件广泛应用于电路板焊接和在线应用中,且通过了UL和C-UL认证。

    技术参数


    - 额定电流
    - AWG#20到24:3A
    - AWG#26:2A
    - AWG#28:1A
    - AWG#30:0.5A
    - 电压等级:250VAC
    - 操作温度范围:-35°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 材料/电镀
    - 插座绝缘体:聚酰胺(白色,UL94V-0)
    - 头部绝缘体:聚酰胺(米色,UL94V-0)
    - 接触件:黄铜(镀锡或镀金)

    产品特点和优势


    1. 全锁定功能:内部锁紧系统采用全锁定机制,防止意外外部冲击引起的脱开。
    2. 增加压接接触固定力和半插入预防:双重锁定设计以增加压接接触固定力并防止半插入。
    3. 模具长角设计:接触长角设计减少压接后变形风险。
    4. 防错位插入:确保正确插入,完全防止反向插入和不同接触点之间的插入。
    5. 防止焊料裂纹:采用玻璃填充树脂,避免热压缩过程中焊料裂纹。
    6. 适用灌封:适用于灌封工艺,提供低剖面型号。
    7. 降低生产设施成本:现有的DF1B系列压接接触件可继续使用,无需投资新设施。

    应用案例和使用建议


    DF1E系列接插件可以应用于广泛的场景,如PCB焊接和在线应用。实际应用中,这些接插件可在需要高可靠性和耐用性的场合使用,例如工业自动化设备、医疗仪器和消费电子产品。
    使用建议:
    - 在进行灌封操作时,确保接插件符合相应的高度要求。
    - 使用正确的压接工具,以确保最佳的压接效果和稳定性。

    兼容性和支持


    DF1E系列接插件与其他HIROSE品牌的组件具有良好的兼容性,且公司提供了详尽的技术支持和维护服务,包括详细的安装指南和故障排除文档。

    常见问题与解决方案


    1. 问题:接插件出现松动。
    - 解决方案:检查是否已经按照正确的顺序和方法进行了全锁定操作。
    2. 问题:压接效果不佳。
    - 解决方案:确保使用合适的压接工具,并严格按照制造商的指南操作。
    3. 问题:焊料裂纹。
    - 解决方案:选择合适的材料和工艺,避免热应力过大。

    总结和推荐


    DF1E系列2.5mm接插件具备高可靠性、易于维护和广泛的应用范围。其独特的全锁定功能、防误插设计和适应灌封工艺的特点使其在市场上具有较高的竞争力。对于需要高性能和高稳定性的应用,我们强烈推荐使用此产品。

DF1EC-3P-2.5DSA参数

参数
触头端接 -
针脚数 3pin
类型 Header,Latch Holder
颜色 -
触头类型 Male Pin
紧固类型 -
排数 1
长*宽*高 10mm(长度)*8mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 散装

DF1EC-3P-2.5DSA厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF1EC-3P-2.5DSA数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF1EC-3P-2.5DSA DF1EC-3P-2.5DSA数据手册

DF1EC-3P-2.5DSA封装设计

查看详情并下载
Symbol
Footprint
3D Model
