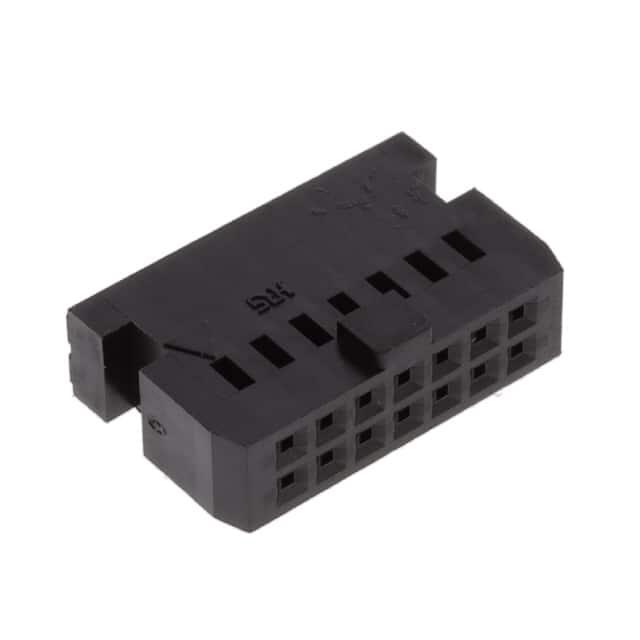

HIF3BA-14D-2.54C(63)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Socket 2 14pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST50108890
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 HIF3BA-14D-2.54C(63)

HIF3BA-14D-2.54C(63)概述


    产品简介


    HIF3B系列 是一款高性能的接线端子,专为各种严苛的应用环境设计。这款连接器完全符合美国军用标准(MIL Standard),并且获得了UL认证。适用于广泛的工业领域,例如航空航天、军事装备、汽车制造及电子通讯系统等。

    技术参数


    基本规格:
    - 工作温度范围: -55°C 至 +85°C(注意1)
    - 存储温度范围: -10°C 至 +60°C(注意2)
    - 电流等级:
    - IDC型: 1A (28AWG)
    - 压接型: 32, 36AWG: 1A 其他: 3A
    - 电压等级: 200V
    - 接触电阻: ≤15mΩ (0.1A下)
    机械特性:
    - 插拔耐久性: ≥500次插拔,接触电阻≤15mΩ
    - 抗振动: 频率10至55Hz,单振幅0.75mm,每个方向持续2小时无断路
    - 湿度稳态测试: 绝缘电阻≥1000MΩ(40°C,90%-95%RH条件下,96小时)
    环境特性:
    - 绝缘电阻: ≥1000MΩ(500V DC)
    - 耐焊接热: 焊锡槽260°C持续10秒,手动焊接360°C持续5秒无变形
    材料/表面处理:
    - 绝缘体: 聚对苯二甲酸丁二醇酯(PBT),黑色,UL94V-0阻燃
    - 接触部分: 铜合金镀金,针脚镀金

    产品特点和优势


    1. 军用标准合规: HIF3B系列严格遵循MIL标准,确保了产品在极端条件下的可靠性。
    2. UL认证产品: 拥有UL认证,进一步保证了产品的安全性和质量。
    3. 防误插机制: 设计有防误插凸起,配合插座的凹陷结构,避免错误连接。
    4. 适用电缆: 28AWG(IDC型)适用的电缆为UL2651 28AWG扁平电缆,规格为7芯/0.127mm,外径0.9±0.1mm。

    应用案例和使用建议


    应用案例:
    HIF3B系列被广泛应用于航空航天设备、军事装备、通信设备、工业自动化控制等领域。在这些领域中,高可靠性和环境适应性是关键需求。
    使用建议:
    - 在安装前,请确保所使用的电缆符合28AWG(IDC型)的要求。
    - 使用适当的工具进行压接操作,以保证连接的稳定性。
    - 安装时,确保所有插针都正确对齐,以避免接触不良的情况。

    兼容性和支持


    HIF3B系列可以与同类别的MIL标准产品兼容,确保在不同设备之间的无缝对接。制造商提供了详细的技术文档和专业的技术支持,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. Q: 连接器接触不良怎么办?
    - A: 检查插针和插座是否清洁,重新安装并确保对齐。
    2. Q: 如何确认接触电阻?
    - A: 使用专门的仪器进行测量,在1A电流下,接触电阻应小于15mΩ。
    3. Q: 防止锁扣变形的方法?
    - A: 在焊接过程中要严格按照温度和时间要求进行,避免过度加热。

    总结和推荐


    HIF3B系列是一款高品质的军用级接线端子,具备出色的机械特性和环境适应能力,适用于各种工业领域的高端应用。其独特的防误插设计和卓越的电气性能,使其在市场上具有很高的竞争力。鉴于其优异的性能和广泛的适用性,强烈推荐使用HIF3B系列连接器。

HIF3BA-14D-2.54C(63)参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 14pin
类型 Socket
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

HIF3BA-14D-2.54C(63)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3BA-14D-2.54C(63)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC HIF3BA-14D-2.54C(63) HIF3BA-14D-2.54C(63)数据手册

HIF3BA-14D-2.54C(63)封装设计

查看详情并下载
Symbol
Footprint
3D Model
