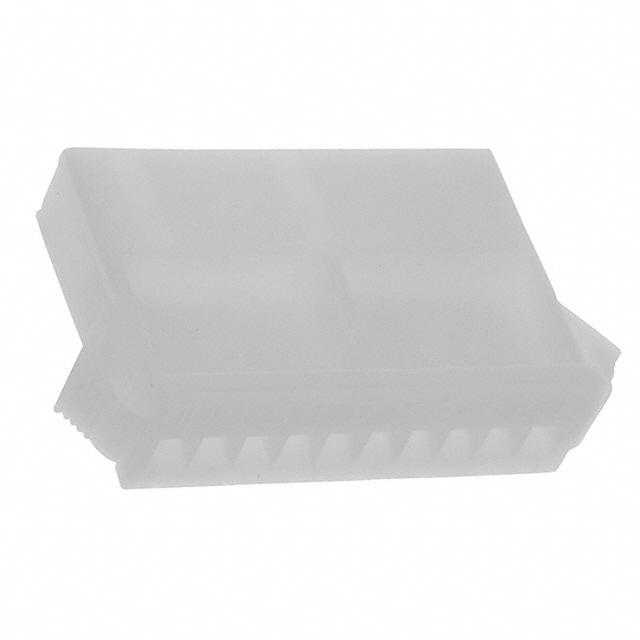

DF1BA-10EP-2.5RC

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Plug 1 10pin Male Pin IDC,压接 白色 卡入式安装,按扣安装,面板安装
供应商型号: CSJ-ST47356045
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 DF1BA-10EP-2.5RC

DF1BA-10EP-2.5RC概述

    DF1B 系列:2.5mm 节距连接器用于独立线缆连接

    产品简介


    DF1B系列是一种广泛应用于“电线到板”连接的高性能连接器,其特点是节距为2.5mm。这种连接器适用于各种商业设备,如复印机、打印机等,以实现高效可靠的信号传输。DF1B系列提供单排和双排版本,并且提供镀锡和镀金两种标准处理选项。

    技术参数


    - 额定电流:根据电缆尺寸的不同而变化(见表格)
    - 20 AWG:5A/针
    - 22至24 AWG:3A/针
    - 26 AWG:2A/针
    - 28 AWG:1A/针
    - 30 AWG:0.5A/针
    - 操作温度范围:-35°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 额定电压:250V AC/DC
    - 绝缘电阻:最小1000MΩ @ 500V DC
    - 耐压能力:650V AC 1分钟无闪络或击穿
    - 接触电阻:最大30mΩ @ 100mA
    - 单次插入/拔出力:0.44N (45gf) 最小,4.4N (450gf) 最大(测于0.635±0.002mm方形钢针)
    - 振动耐久性:在各方向上2小时的10至55Hz单振幅振动,每次振动1μs以上无电气中断
    - 湿度耐久性:接触电阻最大30mΩ,绝缘电阻最小1000MΩ,在40±2°C和90%至95%湿度下保持96小时
    - 温度循环测试:接触电阻最大30mΩ,绝缘电阻最小1000MΩ,在-55°C至85°C之间进行5次循环
    - 插拔耐久性:
    - 镀锡:30次
    - 镀金:50次
    - 耐焊接热冲击:无影响性能的组件变形

    产品特点和优势


    DF1B系列连接器具有广泛的应用范围和多样的型号选择,包括不同的排数、电缆尺寸和电镀类型。这些特性使其成为高可靠性需求下的理想选择。镀金和镀锡的接触部分提高了耐久性和接触可靠性,确保了长期稳定的工作性能。此外,它符合UL和CSA标准认证,具备出色的安全性保障。

    应用案例和使用建议


    DF1B系列连接器常用于复印机、打印机等商业设备中。例如,在打印机电路板上安装该连接器可以实现稳定的信号传输,提高整体系统的可靠性和效率。用户在使用时应特别注意电缆尺寸和环境条件,选择适当的型号以满足应用要求。

    兼容性和支持


    DF1B系列连接器设计为与不同类型的电缆兼容,确保用户可以灵活地选择合适的部件。厂商提供了详细的图纸和规格信息,方便用户在订购时参考。此外,厂商还提供了全面的技术支持,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题:连接器接触不良
    - 解决方案:检查接触部分是否有灰尘或氧化物,必要时进行清洁。
    - 问题:焊接后出现组件变形
    - 解决方案:严格按照焊接热冲击要求执行,避免过高的焊接温度和时间。
    - 问题:插拔过程中接触电阻增大
    - 解决方案:确认插头和插座是否匹配,适当润滑插针和插座以减少摩擦。

    总结和推荐


    DF1B系列2.5mm节距连接器以其广泛的适用性和卓越的性能表现,成为电子设备中不可或缺的重要组成部分。无论是在商业设备还是工业应用中,DF1B系列都表现出色。鉴于其出色的性能和可靠性,我们强烈推荐该系列产品。无论是针对新项目的设计还是现有系统升级,DF1B系列连接器都是一个可靠的选择。

DF1BA-10EP-2.5RC参数

参数
排数 1
触头端接 IDC,压接
针脚数 10pin
类型 Plug
颜色 白色
触头类型 Male Pin
紧固类型 -
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装,袋装

DF1BA-10EP-2.5RC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF1BA-10EP-2.5RC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF1BA-10EP-2.5RC DF1BA-10EP-2.5RC数据手册

DF1BA-10EP-2.5RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
