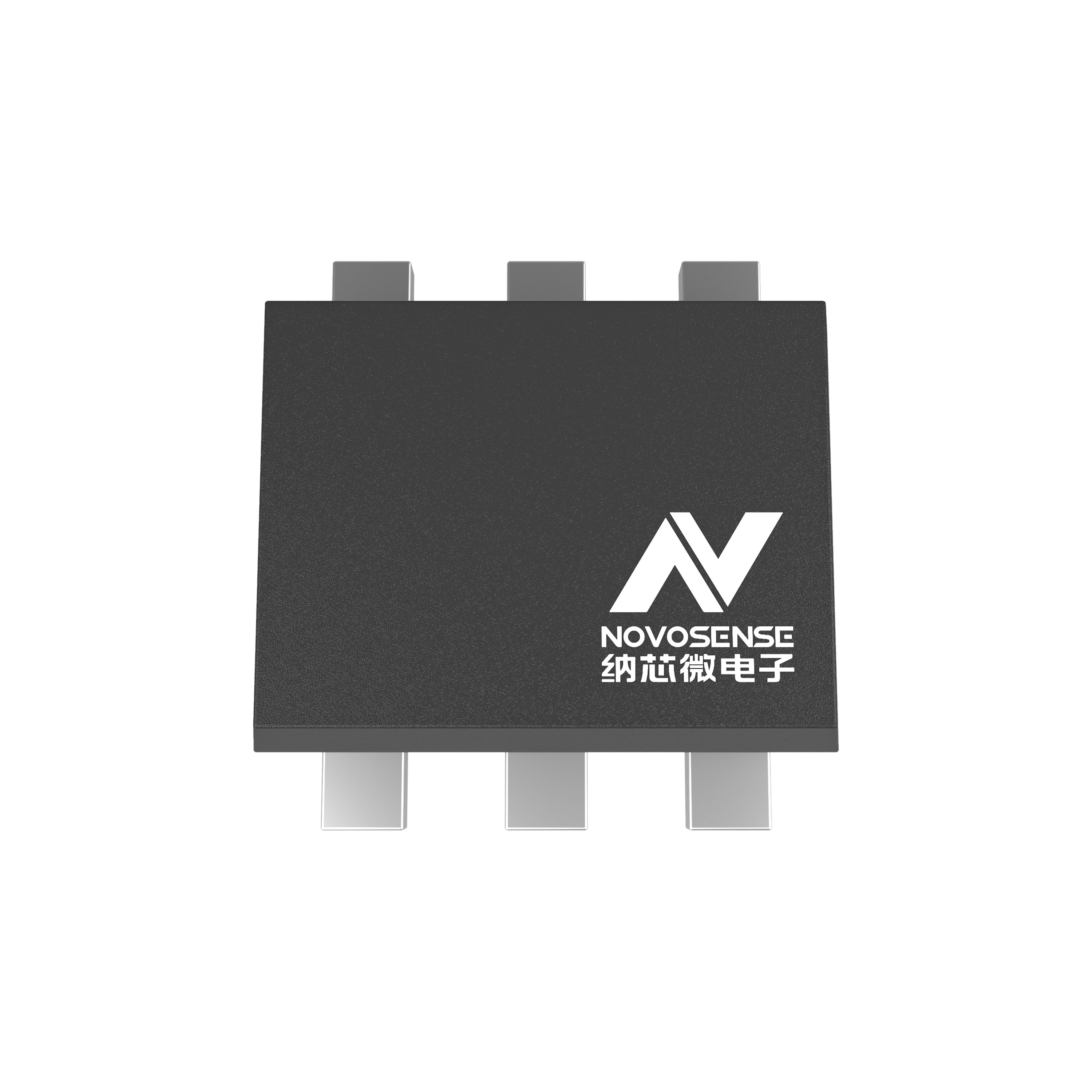

NST112-DSTR

产品分类: 整流二极管/整流桥
产品描述:
供应商型号: NST112-DSTR
供应商: 国内现货
标准整包数: 0
NOVOSENSE/苏州纳芯微电子 整流二极管/整流桥 NST112-DSTR

NST112-DSTR概述

    NST112-DSTR 高精度低功耗温度传感器技术手册

    产品简介


    NST112-DSTR 是一款1.71V至3.6V的微功率数字温度传感器。该芯片内置12位模数转换器(ADC),可以提供高达0.0625°C的分辨率。传感器的工作温度范围为-40°C至125°C,具有±0.5°C的典型精度,线性度高,不需要复杂的计算或查找表即可获取温度读数。由于其小巧的SOT563封装(尺寸仅为1.6mm x 1.2mm),该传感器适用于工业和消费市场的板载及离线应用。

    技术参数


    - 工作电压范围:1.71V 至 3.6V
    - 供应敏感度:66 m°C/V
    - 供电电流:
    - 活动模式下,SCL频率为400kHz时:6.5μA(典型)
    - 活动模式下,SCL频率为2.8MHz时:2.9μA(典型)
    - 关断电流:0.5μA(典型)
    - 工作温度范围:-40°C 至 125°C
    - 最高精度:
    - -20°C 至 85°C:±0.5°C(典型)
    - -40°C 至 125°C:±1°C(最大)
    - 分辨率:0.0625°C
    - 通信接口:SMBus 和 I2C
    - 配置地址:最多支持4个设备地址
    - 引脚配置:6-pin SOT563封装

    产品特点和优势


    1. 高精度:在全温范围内提供±1°C的最大精度,典型精度达到±0.5°C。
    2. 低功耗:在各种操作模式下均表现出极低的功耗,特别适合于电池供电设备。
    3. 宽温度范围:能够在-40°C至125°C的环境中稳定工作。
    4. 高灵活性:通过SMBus和I2C接口,支持多种通信协议和设备地址设置。
    5. 小封装:采用SOT563封装,非常适合空间受限的应用。

    应用案例和使用建议


    应用场景:
    - 系统热管理
    - 计算机外设过热保护
    - 笔记本电脑
    - 工业物联网(IoT)
    - 通信基础设施
    - 功率系统监控
    - 温度保护
    - 环境监测和暖通空调
    使用建议:
    - 在设计中考虑散热措施,以确保传感器在高温下的准确性。
    - 选择合适的电源电压和地址配置,避免引脚之间的信号干扰。
    - 在高噪声环境下使用低通滤波器,以提高通信可靠性。

    兼容性和支持


    NST112-DSTR 支持SMBus和I2C两种通信协议,能够与广泛的应用场景兼容。制造商提供了详尽的技术支持和维护服务,包括文档、软件工具和开发支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 通信不稳定 | 检查电源电压和地址配置,确保接地良好。 |
    | 读数不准确 | 确认传感器是否处于工作温度范围内,检查是否有外部干扰。 |
    | 关断模式失效 | 检查配置寄存器中的SD位是否设置正确。 |

    总结和推荐


    NST112-DSTR 是一款高精度、低功耗的数字温度传感器,适用于广泛的工业和消费应用。其小尺寸、灵活的通信能力和高性能使得它成为许多项目的理想选择。强烈推荐用于需要高精度温度监测的应用场合。

NST112-DSTR参数

参数
正向浪涌电流 -
配置 -
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
长*宽*高 1.6mm(长度)*1.2mm(宽度)
通用封装 SOT-563
安装方式 贴片安装
应用等级 工业级

NST112-DSTR厂商介绍

NOVOSENSE是一家高科技公司,专注于研发和生产智能传感器产品。公司主营产品包括但不限于:

1. 环境监测传感器:用于监测空气质量、温度、湿度等环境参数,广泛应用于智能家居、工业自动化等领域。

2. 健康监测传感器:如心率监测、血压监测等,主要应用于医疗健康行业,帮助用户实时了解自己的健康状况。

3. 运动监测传感器:用于监测运动数据,如步数、距离、速度等,广泛应用于智能穿戴设备、运动健身等领域。

NOVOSENSE的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。

2. 高品质:产品经过严格的质量控制,确保性能稳定可靠。

3. 定制化服务:根据客户需求,提供定制化的传感器解决方案,满足不同应用场景的需求。

4. 良好的售后服务:提供专业的技术支持和售后服务,确保客户使用无忧。

NST112-DSTR数据手册

厂牌 PDF简要描述 下载
NOVOSENSE/苏州纳芯微电子 整流二极管/整流桥 NOVOSENSE/苏州纳芯微电子 NST112-DSTR NST112-DSTR数据手册

NST112-DSTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
