首页  >  产品百科  >  G125-3041696L0

G125-3041696L0

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Header 2 16pin Male Pin 压接 导线安装,自由悬挂,通孔安装 8.75mm(长度)
供应商型号: 855-G125-3041696L0
供应商: Mouser
标准整包数: 1

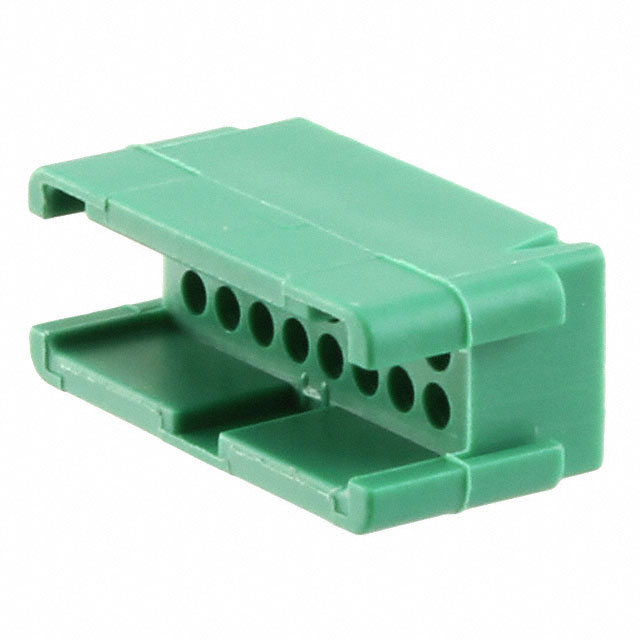

HARWIN 矩形连接器 - 外壳 G125-3041696L0

G125-3041696L0概述

    Gecko G125系列1.25毫米间距高可靠性连接器技术手册

    产品简介


    Gecko G125系列是Harwin公司推出的一种1.25毫米间距的高可靠性矩形连接器。这类连接器具有多种型号,包括Gecko-SL(带螺丝锁定)、Gecko-MT(混合技术)以及Gecko Latch(插接式)。不同型号的连接器不可互换,但都具有出色的电气特性和机械性能,广泛应用于电缆到电缆、电缆到板和板到板的连接场景。

    技术参数


    电气特性
    - 信号接触
    - 每个连接器的最大电流量:2.8A
    - 所有接触点上的最大电流量:2.0A
    - 柔性电路接触:每个连接器的最大电流量:0.4A
    - 电源接触
    - 每个接触点上的最大电流量:10.0A
    - 电压特性
    - 在标准气压下的工作电压:450V直流或交流峰值
    - 在低气压下的工作电压:250V直流或交流峰值
    - 耐压
    - 在标准气压下的耐压:600V直流或交流峰值
    - 在低气压下的耐压:350V直流或交流峰值
    - 接触电阻
    - 初始接触电阻:≤20mΩ
    - 经过条件测试后的接触电阻:≤25mΩ
    - 绝缘电阻
    - 初始绝缘电阻:≥10GΩ(500V直流)
    - 条件测试后的绝缘电阻:≥1GΩ(500V直流)
    环境特性
    - 湿度:在93%相对湿度下持续96小时
    - 温度范围:-65°C至+150°C,连续循环30分钟
    - 盐雾试验:连续暴露48小时
    - 振动试验:频率范围10Hz至2000Hz,加速度198m/s²
    - 冲击试验:加速度100G(Z轴),50G(XY轴)
    - 冲击次数:4000次
    机械特性
    - 接触耐久性:1000次操作
    - 锁扣耐久性:100次操作
    - 插入力:信号接触最大为2.8N,电源接触最大为7.0N
    - 拔出力:最小为0.2N
    - 接触保持力:最小为6.0N
    - 螺丝锁定保持力:最小为20.0N
    - 锁扣保持力:最小为4.0N

    产品特点和优势


    Gecko G125系列连接器具备以下几个独特优势:
    - 高可靠性设计:通过严格的标准测试验证,确保在恶劣环境下仍能稳定工作。
    - 混合技术:支持信号和电源接触的混合配置,满足复杂应用需求。
    - 多种安装方式:提供螺丝锁定、板载和面板固定等多种安装选项。
    - 全面防护:金属外壳及全密封设计,提供机械、RF和EMC保护。
    - 低接触电阻:金镀层设计,确保长期使用后的电气性能稳定。

    应用案例和使用建议


    Gecko G125系列连接器在航空航天、工业自动化、通信设备等领域得到了广泛应用。例如,在高可靠性的航空航天应用中,该连接器能够承受极端环境,确保系统运行稳定。
    使用建议:
    - 在处理高电流负载时,选择合适的线材和工具进行连接,以确保安全性和可靠性。
    - 对于高频振动和冲击的应用环境,建议采用后浇注工艺,增强结构稳定性。

    兼容性和支持


    Gecko G125系列连接器可与Gecko-SL和Gecko-MT范围内的金属背壳兼容,以提供额外的机械和电磁保护。Harwin公司提供了详细的工具使用指南和技术支持,以确保用户正确安装和使用产品。

    常见问题与解决方案


    1. 问题:如何正确选择线材?
    - 解答:根据具体应用要求,选择符合标准的线材,如BS 3G 210 type A、MIL-W-16878/6 type ET或NEMA HP3 type ET等。

    2. 问题:如何提高连接器的抗振动能力?
    - 解答:建议采用后浇注工艺,将浇注化合物应用于连接器,以增强其在高频振动环境下的稳定性。

    总结和推荐


    Gecko G125系列连接器凭借其高可靠性、多功能性和广泛的适用范围,成为许多高要求应用的理想选择。无论是从技术参数还是应用表现来看,这款产品都展现了极高的市场竞争力。因此,我们强烈推荐此款连接器用于需要高性能、高可靠性的应用场景。

G125-3041696L0参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 16pin
类型 Header
颜色 -
触头类型 Male Pin
长*宽*高 8.75mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

G125-3041696L0厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-3041696L0数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-3041696L0 G125-3041696L0数据手册

G125-3041696L0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.151 ¥ 26.626
10+ $ 2.5645 ¥ 21.67
30+ $ 2.123 ¥ 17.9394
100+ $ 1.9656 ¥ 16.6093
250+ $ 1.8144 ¥ 15.3317
500+ $ 1.7064 ¥ 14.4191
1000+ $ 1.554 ¥ 13.1313
2500+ $ 1.491 ¥ 12.599
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.62
