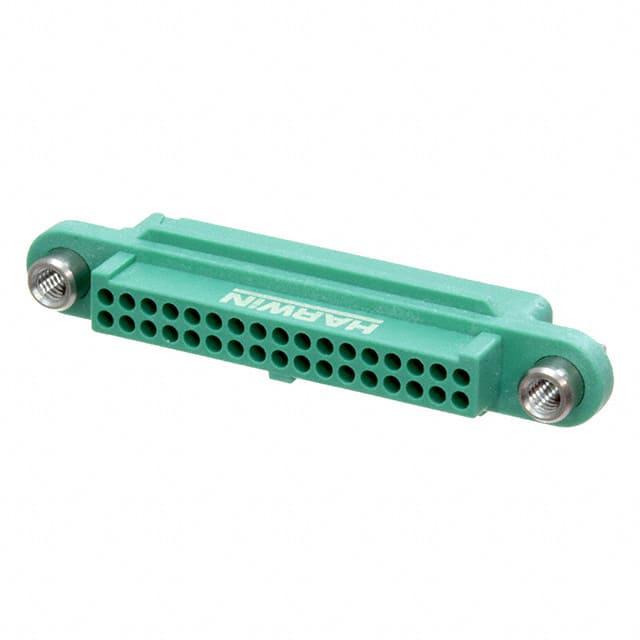

G125-2243496F2

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 2 34pin 螺钉 Female Socket 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号: N-G125-2243496F2
供应商: 云汉优选
标准整包数: 1

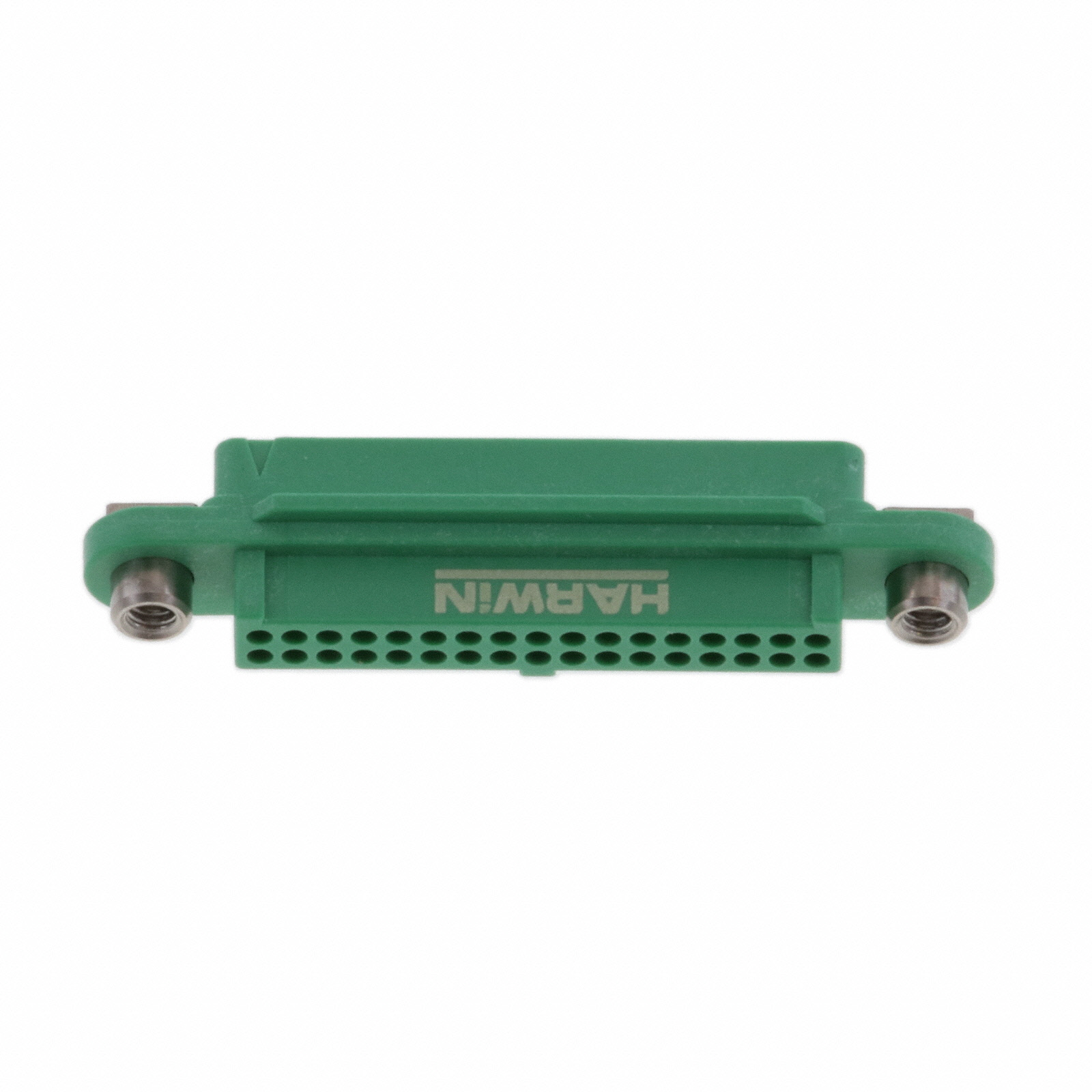

HARWIN 矩形连接器 - 外壳 G125-2243496F2

G125-2243496F2概述

    Gecko G125 系列 1.25mm 螺距高可靠性连接器技术手册

    1. 产品简介


    Gecko G125系列连接器是一款高可靠性矩形连接器,螺距为1.25mm,具有三个不同的变体:Gecko-SL(带螺母锁)、Gecko-MT(混合技术)和原始设计的Gecko Latch。这些连接器不兼容互换,但都具备可靠且牢固的电缆到电缆、电缆到板、板到板连接能力。Gecko-SL和Latch系列分别提供浮动螺丝锁定功能和易于释放的锁定装置,保证稳定连接。而Gecko-MT系列则提供信号和电源接触点的组合,并可选配不同配置的电缆或通过板设计。

    2. 技术参数


    - 材料
    - 功率接触点:铍铜,镍金镀层
    - 女信号接触点:铍铜,镍金镀层
    - 男PCB信号接触点:磷青铜,镍金镀层
    - 男电缆信号接触点:黄铜,镍金镀层
    - 壳体:30%玻璃填充热塑性塑料,UL94 V-0等级
    - 锁扣:铜镍锡合金,镍锡镀层
    - 螺钉锁定:不锈钢
    - 金属背壳:6061-T6铝,高磷镍镀层
    - 填充化合物:Stycast 2651MM和催化剂9
    - 电气特性
    - 电流负载(每种型号最大值)
    - 信号接触点:2.8A(单个接触点),2.0A(所有接触点)
    - 柔性电路信号接触点:0.4A(单个接触点)
    - 功率接触点:10.0A(所有接触点)
    - 工作电压:450V DC或AC峰值(1016mbar,海平面);250V DC或AC峰值(44mbar,21336米/70000英尺)
    - 电压耐受力:600V DC或AC峰值(1016mbar,海平面);350V DC或AC峰值(44mbar,21336米/70000英尺)
    - 接触电阻:初始最大值20mΩ;条件后最大值25mΩ
    - 绝缘电阻:初始最小值10GΩ(500V DC);条件后最小值1GΩ(500V DC,除盐雾条件)
    - 环境特性
    - 湿度:93%RH下96小时
    - 温度范围:-65°C到+150°C,30分钟停顿,循环5次
    - 盐雾暴露:48小时连续
    - 振动:10Hz到2000Hz,1.5mm,198m/s²(20G),持续2小时
    - 冲击:Z轴981m/s²(100G);X和Y轴490m/s²(50G)
    - 高频振动条件下建议使用背注胶
    - 机械特性
    - 耐用性(接触点):1000次操作
    - 插入力:信号接触点最大2.8N;功率接触点最大7.0N
    - 拔出力:信号接触点最小0.2N;功率接触点最小0.2N
    - 接触保持力:6.0N(所有接触点类型);20.0N(螺钉锁定);4.0N(锁扣)
    - 螺钉扭矩:16到18cmN

    3. 产品特点和优势


    Gecko G125系列连接器凭借其高可靠性、多功能性和适应性,在多个应用领域表现出色。其特点包括:
    - 高纯度镍金镀层,提供出色的电性能和长期使用寿命
    - 适配多种信号和功率配置,支持各种电路需求
    - 通过多样化的螺纹锁定机制,确保稳固可靠的连接
    - 多种安装方式,满足不同的物理安装要求

    4. 应用案例和使用建议


    Gecko G125连接器广泛应用于通信、医疗设备、航空航天、工业自动化等领域。例如,在航天领域,需要极高的温度和湿度耐受能力,Gecko G125连接器通过严格的温度循环和湿度测试,确保在极端环境下的可靠运行。在工业自动化中,由于高频振动的影响,连接器在振动测试中表现出色,满足了工业应用的需求。
    使用建议:
    - 在装配过程中,建议对关键部位进行额外的密封处理,如背注胶,以提高防振性能
    - 对于电缆端,应选择合适的压接工具,按照制造商的说明进行操作,确保正确的压接深度和拉力强度

    5. 兼容性和支持


    Gecko G125系列连接器与多种Harwin的工具兼容,支持手工具和自动工具。此外,还有详细的安装和维护视频教程,便于用户快速掌握使用方法。

    6. 常见问题与解决方案


    - 问题1:连接器如何正确压接?
    - 解决方案:参照制造商提供的工具说明,使用推荐的工具进行压接操作。

    - 问题2:如何判断连接器是否正确插入?
    - 解决方案:通过检查连接器上的接触编号进行确认,确保所有接触点正确对齐。
    - 问题3:如何处理高温环境下连接器的可靠性问题?
    - 解决方案:在组装时使用抗高温材料,并在必要时增加散热措施,以延长连接器的使用寿命。

    7. 总结和推荐


    Gecko G125系列连接器是一款高性能、高可靠性的连接解决方案,适用于各种严苛的应用环境。其独特的设计和优良的制造质量使其在市场上具有较强的竞争力。强烈推荐用于需要高度可靠性和长期稳定性的应用场合,如航天、工业自动化、医疗器械等领域。

G125-2243496F2参数

参数
紧固类型 螺钉
排数 2
触头端接 压接
针脚数 34pin
类型 Receptacle,Screw Lock
颜色 绿色
触头类型 Female Socket
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
