G125-MV11005M1P

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Header,Screw Lock 2 10pin 螺钉 Male Pin 绿色 通孔安装
供应商型号: TS-G125-MV11005M1P
供应商: 海外现货
标准整包数: 10

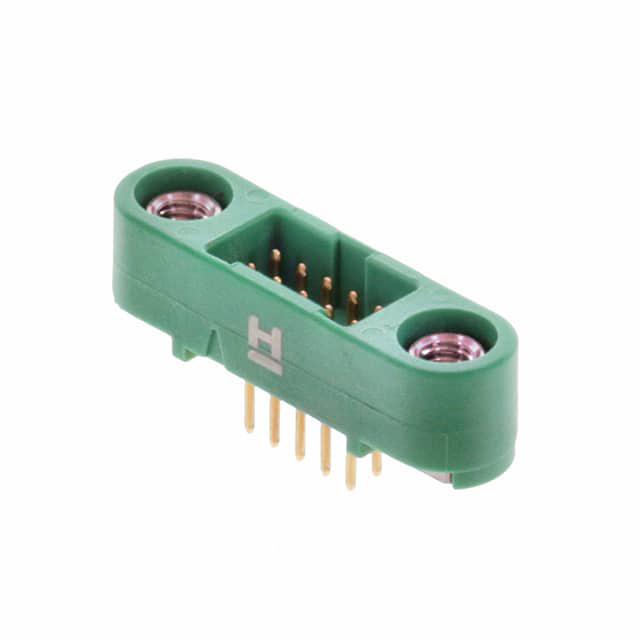

HARWIN 矩形连接器 - 外壳 G125-MV11005M1P

G125-MV11005M1P概述

    Gecko G125系列1.25毫米间距高可靠性连接器

    1. 产品简介


    Gecko连接器是一种1.25毫米间距的高可靠性矩形连接器,产品编号以G125开头。该系列包含三种不可互配的型号:Gecko-SL(带螺丝锁)、Gecko-MT(混合技术)和GeckoLatch(原设计)。Gecko-SL连接器配有浮动螺丝,实现可靠、坚固的连接;Gecko-MT连接器则同时配备信号和电源触点,并提供电缆或穿板配置;GeckoLatch连接器具有易于释放的锁定插销,确保与母端连接的稳固性。这些连接器通常包括电缆端子压接触点和外壳,适用于电缆对电缆、电缆对电路板以及电路板对电路板的互连应用。

    2. 技术参数


    2.1 材料
    - 功率接触:铍铜,镍上镀金
    - 女信号接触:铍铜,镍上镀金
    - 男电路板信号接触:磷青铜,镍上镀金
    - 男电缆信号接触:黄铜,镍上镀金
    - 外壳:30%玻璃填充热塑性塑料,UL94 V-0
    - 锁扣:铜镍锡合金,镍上镀锡
    - 螺丝锁固定件:不锈钢
    - 金属外壳:铝6061-T6,高磷镍表面处理
    - 涂胶化合物:Stycast 2651MM及催化剂9C
    2.2 电气特性
    - 电流等级:信号接触每对接头,环境温度25°C下最大为2.8A;所有对接头,环境温度25°C下最大为2.0A;柔性电路信号接触每对接头,环境温度25°C下最大为0.4A;功率接触,环境温度25°C下最大为10.0A
    - 工作电压:1,006毫巴,海平面时直流或交流峰值电压为450V;44毫巴,海拔21,336米时直流或交流峰值电压为250V
    - 电压测试:1,013毫巴,海平面时直流或交流峰值电压为600V;44毫巴,海拔21,336米时直流或交流峰值电压为350V
    - 接触电阻:初始最大值为20mΩ;条件后最大值为25mΩ
    - 绝缘电阻:初始最小值为10GΩ,500V直流条件下;条件后(盐雾除外)最小值为1GΩ,500V直流条件下
    - 爬电距离:信号接触之间最小0.15毫米
    - 清晰距离:信号接触之间最小0.15毫米
    2.3 环境特性
    - 湿度:93%相对湿度,持续96小时
    - 温度范围:-65°C至+150°C,30分钟内保持5次循环
    - 盐雾:连续48小时暴露
    - 振动严重性:频率从10Hz到2,000Hz,加速度1.5毫米,198m/s²(20G),持续2小时
    - 冲击严重性:Z轴1,000m/s²(100G),11毫秒内X和Y轴500m/s²(50G)
    - 碰撞严重性:40G,4,000±10次碰撞
    - 加速度严重性:50G
    2.4 机械特性
    - 接触耐久性:信号接触1,000次操作,锁扣100次操作
    - 插入力:每对接头信号接触最大2.8N,电源接触最大7.0N
    - 拔出力:每对接头信号接触最小0.2N
    - 触点保持力:各类触点最小6.0N,螺丝锁最小20.0N,锁扣最小4.0N
    - 螺丝锁扭矩:16到18厘米·牛顿
    - 接触位移:信号接触最小0.1毫米,电源接触最小0.63毫米
    2.5 导线终端信息
    - 信号接触:推荐导线类型为BS 3G 210型A、MIL-W-16878/6型ET或NEMA HP3型ET;绝缘直径最大0.84毫米;绝缘剥离长度1.50-1.75毫米;推荐压接工具为手摇压接工具Z125-900;插入/拔出工具Z125-902;推荐涂胶化合物为Stycast 2651MM及催化剂9
    - 功率接触:推荐导线类型为M22759/11-18 PTFE(MIL-W-22759/11);绝缘直径最大1.35毫米;绝缘剥离长度1.90-2.30毫米;推荐手摇压接工具为Z125-903;插入/拔出工具Z125-905;推荐涂胶化合物为Stycast 2651MM及催化剂9

    3. 产品特点和优势


    Gecko G125系列连接器以其高可靠性、多样化的配置选项和卓越的环境适应性脱颖而出。其采用98%纯度硬酸金电镀,显著提高了信号传输的稳定性和耐用性。独特的设计使连接器在复杂环境中仍能保持可靠的电气连接,适用于各种严苛的工作环境,是众多高科技应用领域的理想选择。

    4. 应用案例和使用建议


    Gecko G125系列连接器广泛应用于工业自动化、航空航天、医疗器械等领域。例如,在医疗设备中,它们用于确保医疗监测系统的信号传输稳定;在航空航天领域,连接器需要承受极端环境条件下的振动和冲击。建议用户在使用时严格按照制造商提供的压接工具和工艺进行操作,以保证最佳性能和长期稳定性。

    5. 兼容性和支持


    Gecko G125系列连接器与多种电子元器件和设备兼容。此外,制造商还提供了详尽的技术文档和视频教程,帮助用户更好地理解和使用产品。若遇到任何安装或操作问题,可通过官网联系技术支持获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查压接工具设置,确认符合规范要求 |
    | 接触电阻过高 | 更换受损或磨损的触点 |
    | 连接器松动 | 检查锁扣和螺丝锁是否正确安装 |

    7. 总结和推荐


    综上所述,Gecko G125系列连接器凭借其出色的电气性能、可靠的机械特性和广泛的适用性,成为高可靠性连接的理想选择。无论是在工业自动化还是航空航天等应用领域,这些连接器都能发挥重要作用。强烈推荐使用Gecko G125系列连接器,以确保系统的高效运行和长期稳定性。

G125-MV11005M1P参数

参数
针脚数 10pin
类型 Header,Screw Lock
颜色 绿色
触头类型 Male Pin
紧固类型 螺钉
排数 2
触头端接 -
安装方式 通孔安装
零件状态 在售

G125-MV11005M1P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-MV11005M1P数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-MV11005M1P G125-MV11005M1P数据手册

G125-MV11005M1P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 13.1394 ¥ 111.6849
100+ $ 10.8225 ¥ 91.9912
200+ $ 9.7014 ¥ 82.4619
500+ $ 9.291 ¥ 78.9735
1000+ $ 8.8692 ¥ 75.3882
库存: 20
起订量: 20 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1116.84
