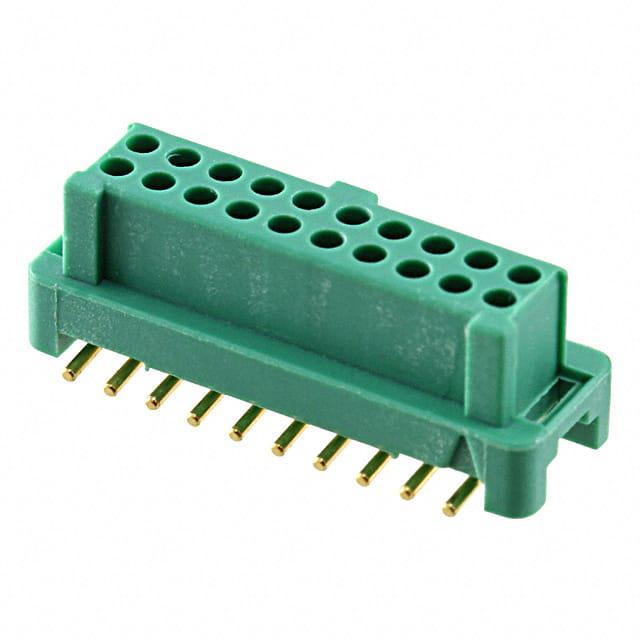

G125-FS12005L0P

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Latch Holder,Receptacle 2 20pin Female Socket 绿色 贴片安装
供应商型号: 2408712
供应商: 海外现货
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-FS12005L0P

G125-FS12005L0P概述

    125系列垂直安装SMT连接器技术手册

    产品简介


    Harwin公司的125系列垂直安装SMT(Surface Mount Technology)连接器是一款专为现代电子设计需求而设计的产品。它包括不同接触点数量的版本(6、10、12、16、20、26、34和50),以满足各种不同的应用需求。这款连接器主要用于PCB布局和焊接工艺中,能够为各类电子设备提供可靠的电气连接。

    技术参数


    以下是该系列连接器的主要技术规格:
    | 参数 | 描述 |

    | 接触点数量 | 6、10、12、16、20、26、34、50 |
    | 连接器尺寸 | 尺寸根据具体型号变化,详见规格表 |
    | 接触电阻 | ≤5mΩ |
    | 绝缘电阻 | ≥500MΩ |
    | 耐电压 | 500VAC(1分钟) |
    | 接触寿命 | ≥1000次插拔 |
    | 温度范围 | -40°C至+85°C |
    | 引脚镀层 | 镀金 |
    | 材料 | PBT+GF30 |

    产品特点和优势


    1. 多样化配置:提供多种接触点数量选择,以适应不同的设计需求。
    2. 高可靠性:通过严格的测试标准,确保长期稳定运行。
    3. 易于装配:采用表面贴装技术,便于自动化生产和安装。
    4. 环保材料:选用无卤素材料,符合RoHS标准。
    5. 出色的电气性能:低接触电阻和高的绝缘电阻保证了良好的电气性能。

    应用案例和使用建议


    应用案例:
    - 适用于工业控制设备,如PLC系统中的连接部分。
    - 在通信设备中,作为高速数据传输的接口。
    - 在医疗设备中,用于可靠的数据传输和电源连接。
    使用建议:
    1. PCB布局:在进行PCB布局时,确保连接器周围的引线间距合理,避免信号干扰。
    2. 焊接温度:确保焊接过程中温度不超过最高限制(一般为260°C),以免损坏连接器。
    3. 清洁处理:焊接完成后,需对焊点进行适当的清洁,以保持良好的电气接触。

    兼容性和支持


    - 兼容性:该系列连接器与现有的标准焊盘兼容,方便替换。
    - 技术支持:Harwin公司提供了全面的技术支持,包括详细的安装指南和技术文档。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:检查连接器是否安装正确,是否有灰尘或氧化层导致接触不良。
    2. 问题:引脚损坏
    - 解决方案:确保在安装过程中使用正确的工具和操作方法,避免暴力插拔。
    3. 问题:焊接不均匀
    - 解决方案:检查焊盘是否平整,焊接温度和时间是否适当。

    总结和推荐


    综上所述,Harwin的125系列垂直安装SMT连接器凭借其高可靠性、多样化的配置选项和出色的电气性能,在工业控制、通信设备及医疗设备等领域有着广泛的应用前景。鉴于其优异的品质和卓越的表现,我们强烈推荐该系列产品。

G125-FS12005L0P参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 20pin
类型 Latch Holder,Receptacle
颜色 绿色
触头类型 Female Socket
安装方式 贴片安装
应用等级 汽车级,通用级
零件状态 在售

G125-FS12005L0P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-FS12005L0P数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-FS12005L0P G125-FS12005L0P数据手册

G125-FS12005L0P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 106.1656
10+ ¥ 104.2698
100+ ¥ 102.374
500+ ¥ 102.374
库存: 608
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 106.16
直接购买
加入购物车
