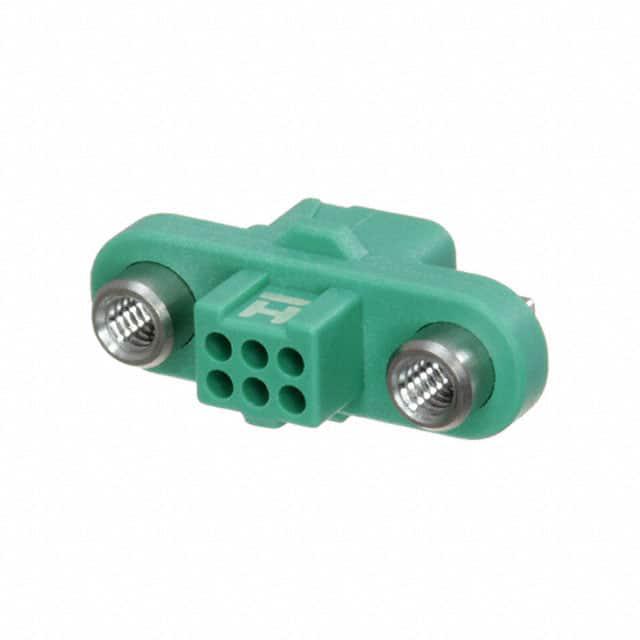

G125-2240696F2

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 2 6pin 螺钉 Female Socket 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号: TS-G125-2240696F2
供应商: 海外现货
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-2240696F2

G125-2240696F2概述

    电子元器件产品技术手册

    产品简介


    Gecko G125系列是一款1.25毫米间距高可靠性矩形连接器,广泛应用于电缆与电缆、电缆与板以及板与板之间的互连。该系列产品包括Gecko-SL、Gecko-MT和Gecko Latch三种不同的型号,每种型号都有独特的设计以满足不同的应用场景需求。

    技术参数


    - 电流额定值(EIA-364-70A: 1998)
    - 信号接触:单个连接器每个接触点最大2.8A(环境温度为25°C)
    - 功率接触:每个接触点最大10.0A(环境温度为25°C)
    - 电压额定值
    - 在1,006毫巴(海平面)时:直流或交流峰值450V
    - 在44毫巴(21,336米/70,000英尺)时:直流或交流峰值250V
    - 绝缘电阻
    - 初始值:最小10GΩ(直流500V)
    - 经过条件化后(盐雾条件除外):最小1GΩ(直流500V)
    - 环境特性
    - 湿度:在93%相对湿度下持续96小时
    - 温度范围:在-65°C到+150°C之间进行30分钟驻留测试,循环5次
    - 机械特性
    - 耐用性:连接器接触次数1,000次,锁扣次数100次
    - 插入力:信号接触最大2.8N,功率接触最大7.0N
    - 释放力:所有类型的接触件最小0.2N

    产品特点和优势


    Gecko G125系列连接器的主要特点包括:
    - 高可靠性:采用高纯度镀金材料,确保长寿命和高性能。
    - 多配置选择:提供多种信号和电源接触配置,适应不同的应用需求。
    - 多功能性:支持电缆与电缆、电缆与板以及板与板的互连。
    - 高耐久性:经过严格测试,保证在恶劣环境下稳定运行。

    应用案例和使用建议


    Gecko G125系列连接器广泛应用于工业自动化、航空航天、汽车电子等领域。在实际应用中,我们建议:
    - 在高温或高湿环境下使用时,确保连接器密封性能良好,以防止外部因素对内部电路的影响。
    - 针对振动和冲击环境,建议采用背部灌封化合物以提高结构强度和防震性能。

    兼容性和支持


    - 兼容性:Gecko-SL和Latch系列连接器可以与金属背壳配套使用,提供机械、射频和电磁兼容保护。
    - 技术支持:供应商提供详细的工具使用指南和技术支持文档,帮助客户顺利完成安装和调试。

    常见问题与解决方案


    - Q: 如何正确安装连接器?
    - A: 请参考技术手册中的工具使用指南,使用合适的工具进行安装和接线。

    - Q: 连接器在高振动环境中容易松动怎么办?
    - A: 可以考虑在装配时使用背部灌封化合物,增强连接器的抗振动能力。

    总结和推荐


    Gecko G125系列连接器凭借其出色的可靠性、耐用性和多功能性,在各种严苛环境中表现出色。强烈推荐在工业自动化、航空航天和汽车电子等领域使用。通过合理配置和使用,Gecko G125系列连接器将为您的项目带来显著的优势。

G125-2240696F2参数

参数
紧固类型 螺钉
排数 2
触头端接 压接
针脚数 6pin
类型 Receptacle,Screw Lock
颜色 绿色
触头类型 Female Socket
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

G125-2240696F2厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-2240696F2数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-2240696F2 G125-2240696F2数据手册

G125-2240696F2封装设计

查看详情并下载
Symbol
Footprint
3D Model
