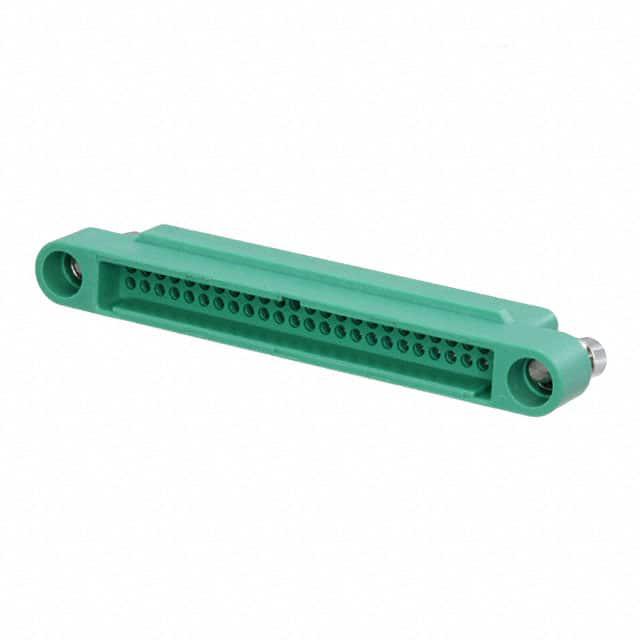

G125-3245096M3

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Plug,Screw Lock 2 50pin Male Pin 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号: TS-G125-3245096M3
供应商: 海外现货
标准整包数: 10
HARWIN 矩形连接器 - 外壳 G125-3245096M3

G125-3245096M3概述

    高品质Harwin Gecko G125系列1.25毫米间距高可靠性连接器技术手册

    1. 产品简介


    Harwin Gecko G125系列是一款高可靠性矩形连接器,其部分编号以G125开头。这些连接器提供了三种不同的变体:Gecko-SL、Gecko-MT和原始设计的Gecko Latch,它们互不兼容。具体如下:
    - Gecko-SL(螺母锁定):一个连接器配有浮动螺钉,用于稳固地连接到对应的接头。螺母锁定也可配置为板载或面板安装支脚,用于稳固PCB或外壳固定。
    - Gecko-MT(混合技术):连接器配备了信号和电源触点,并提供线缆或通过板配置。该系列同样具备与Gecko-SL相同的螺母锁定选项。
    - Gecko Latch(锁扣设计):公端可选配易于释放的锁扣,确保稳固连接。锁扣可以选择通孔锁定功能或表面安装焊盘,以增强安全性。
    Gecko连接器适用于电缆至电缆、电缆至板、板至板的应用,均采用全屏蔽密封设计。不同型号可应用于从6到50个触点不等的多种配置。所有触点都镀金处理,确保高可靠性和长久使用寿命。金属外壳提供机械、射频及EMC保护,以适应恶劣环境。

    2. 技术参数


    材料:
    - 功率触点:铍铜,镍上镀金
    - 女性信号触点:铍铜,镍上镀金
    - 男性PCB信号触点:磷青铜,镍上镀金
    - 男性线缆信号触点:黄铜,镍上镀金
    - 外壳:30%玻璃填充热塑性塑料,UL94 V-0等级
    - 锁扣:铜镍锡合金,镍上镀锡
    - 螺母锁定:不锈钢
    - 金属外壳:6061-T6铝,高磷镍镀层
    - 填充物:Stycast 2651MM催化剂9
    电气特性:
    - 信号触点电流:每个连接器每接触点2.8A(环境温度25°C),全部接触点总电流2.0A(环境温度25°C)
    - 灵活电路信号触点电流:每个连接器每接触点0.4A(环境温度25°C)
    - 功率触点电流:每个连接器每接触点10.0A(环境温度25°C)
    其他电气特性:
    - 工作电压:海拔海平面1016毫巴时,450V DC或AC峰值;海拔70000英尺时,250V DC或AC峰值
    - 绝缘电阻:初始最小值10GΩ,500V DC条件
    - 触点电阻:初始最大值20mΩ,处理后最大值25mΩ
    - 爬电距离:最小0.15mm
    - 空气间隙距离:最小0.15mm
    环境特性:
    - 湿度:93%RH条件下持续96小时
    - 温度范围:-65°C至+150°C下连续测试5个周期
    - 盐雾:连续暴露48小时
    - 振动:10Hz至2000Hz频率范围内振动测试
    - 冲击:Z轴100G,X&Y轴50G,持续6ms和11ms
    - 加速度:50G加速度
    - 撞击:40G加速度,4000次冲击
    机械特性:
    - 触点耐久性:1000次操作
    - 锁扣耐久性:100次操作
    - 插入力:最大2.8N(信号触点),7.0N(功率触点)
    - 拔出力:最小0.2N
    - 接触保持力:最小6.0N
    - 螺母锁定保持力:最小20.0N
    - 锁扣保持力:最小4.0N
    - 螺母锁定扭矩:16至18cmN
    导线终止信息:
    - 信号触点推荐使用:BS 3G 210型A、MIL-W-16878/6型ET或NEMA HP3型ET
    - 最大绝缘直径:0.84mm
    - 绝缘剥离长度:1.50-1.75mm
    - 推荐工具:手动压接工具Z125-900,定位器Z125-901,插入/移除工具Z125-902
    - 最小拉力:8N(18 AWG),13N(28 AWG),12N(30 AWG),6N(32 AWG)
    - 功率触点推荐使用:M22759/11-18 PTFE(MIL-W-22759/11)
    - 最大绝缘直径:1.35mm
    - 绝缘剥离长度:1.90-2.30mm
    - 推荐手动压接工具:手动压接工具Z125-903,定位器Z125-904,插入/移除工具Z125-905
    - 最小拉力:85N(18 AWG)

    3. 产品特点和优势


    Gecko G125系列以其多样化配置、高性能触点和耐久性而著称。主要优势如下:
    - 可靠性高:触点镀金处理,确保长期稳定的电气连接。
    - 多功能性强:根据需要选择不同的信号和功率配置。
    - 耐用性好:通过多项环境和机械测试,确保在各种应用环境中稳定工作。
    - 易于安装:多样化的安装方式和工具支持,便于快速装配和更换。
    - 兼容性强:金属外壳可与多个系列兼容,提供额外的机械保护。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:在机器人和制造设备中作为信号和电力传输的关键部件。
    - 航空航天:由于其优异的抗震性能,广泛应用于飞机、卫星等航空器中。
    - 汽车电子:用于车载通信系统和导航设备的连接。
    - 医疗设备:高可靠性需求确保其在医疗器械中的安全使用。
    使用建议:
    - 环境适应性:考虑应用环境的湿度和温度要求,选择合适的型号。
    - 正确装配:按照推荐工具进行正确的压接和装配,确保连接器的可靠性和耐久性。
    - 定期检查:对连接器进行定期检查和维护,及时发现并处理潜在问题。

    5. 兼容性和支持


    - 兼容性:金属外壳与Gecko-SL和Gecko-MT系列兼容,提供机械、射频和EMC保护。
    - 支持:提供详细的工具使用说明和视频教程,确保正确安装和维护。如有疑问,可联系Harwin技术支持。

    6. 常见问题与解决方案


    - 问题:触点电阻过高。
    解决方案:检查触点是否有氧化或腐蚀现象,必要时重新压接触点。
    - 问题:连接器无法牢固锁定。
    解决方案:检查螺母或锁扣是否拧紧到位,确保所有固定部件完全就位。
    - 问题:插拔力过大。
    解决方案:确保正确选择压接工具和设定压接高度,避免过度压接导致插拔力增加。

    7. 总结和推荐


    Gecko G125系列因其高可靠性、多样化配置和广泛的适用性,在众多行业中得到广泛应用。其出色的性能和耐用性使其成为许多关键应用的理想选择。对于需要高可靠性的应用场景,强烈推荐使用Gecko G125系列连接器。

G125-3245096M3参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 50pin
类型 Plug,Screw Lock
颜色 绿色
触头类型 Male Pin
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装
