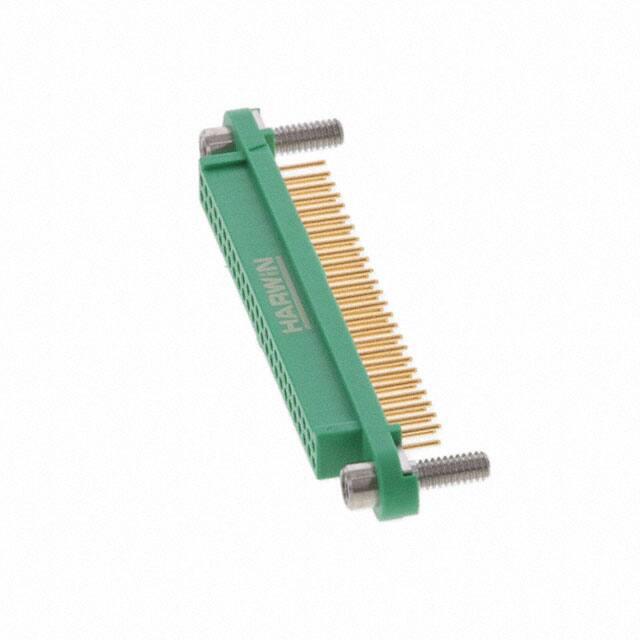

G125-FV15005F3P

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 2 50pin Female Socket 通孔安装
供应商型号: 952-4131-ND
供应商: Digi-Key
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-FV15005F3P

G125-FV15005F3P概述


    产品简介


    Gecko G125系列1.25mm间距高可靠性矩形连接器是专为各种高要求的应用而设计的。这类连接器由三种变体组成:Gecko-SL(螺母锁)、Gecko-MT(混合技术)和Gecko Latch(原设计)。这些连接器适用于电缆对电缆、电缆对板和板对板的互连,且互不兼容。每个连接器包含有多个接触点,支持信号和电源连接,并具有防误插的设计以确保正确安装。连接器广泛应用于工业自动化、航空航天、通信设备和军事装备等领域。

    技术参数


    - 电气特性:
    - 电流等级:信号接触,单个接触加载,环境温度25°C时最大电流为2.8A;所有接触加载时,最大电流为2.0A。柔性电路接触,单个接触加载,环境温度25°C时最大电流为0.4A。电源接触,所有接触加载时,最大电流为10.0A。
    - 工作电压:在海平面1006mbar压力下为450V DC或AC峰值;在44mbar,21,336m(70,000ft)压力下为250V DC或AC峰值。
    - 接触电阻:初始最大值为20mΩ;经过条件处理后最大值为25mΩ。
    - 绝缘电阻:初始最小值为10GΩ;条件处理后最小值大于1GΩ(盐雾除外)。
    - 环境特性:
    - 湿度:在93%相对湿度条件下持续96小时。
    - 温度范围:在-65°C至+150°C之间进行30分钟居留,共5个循环。
    - 盐雾暴露:连续暴露48小时。
    - 振动:频率范围为10Hz至2,000Hz,加速度1.5mm,最大加速度198m/s²(20G),持续时间2小时。
    - 冲击:Z轴方向上100G,持续6ms;X和Y轴方向上50G,持续11ms。
    - 机械特性:
    - 耐用性:信号接触可承受1,000次操作;锁扣可承受100次操作。
    - 插入力:信号接触最大插入力为2.8N;电源接触最大插入力为7.0N。
    - 拔出力:信号接触最小拔出力为0.2N。
    - 接线力:信号接触的最小接线力为6.0N,螺母锁最小接线力为20.0N,锁扣最小接线力为4.0N。


    产品特点和优势


    Gecko G125系列连接器的主要优势在于其高强度和可靠性。采用1.25mm的高精度间距,保证了极高的互连质量。此外,这些连接器经过严格的环境和机械测试,确保了其在极端条件下的稳定性和耐用性。通过提供螺母锁和锁扣选项,这些连接器可以在各种复杂环境下保持牢固的连接,使其成为航空航天和工业自动化领域的首选连接解决方案。

    应用案例和使用建议


    在航空航天和国防应用中,这些连接器经常用于飞行器内部的各种系统互连,如传感器数据传输和控制系统。在工业自动化领域,它们被广泛应用于机械设备间的通信接口。为了优化这些连接器的性能,在使用过程中需要注意以下几点:
    - 在组装前确保接触点正确清洁和准备。
    - 使用推荐的压接工具进行压接操作,以确保连接稳固。
    - 针对高振动环境,推荐使用背胶填充材料来提高振动耐受性。

    兼容性和支持


    Gecko G125系列连接器提供了广泛的兼容性选项,包括不同类型的安装方式(板载、面板安装)和连接类型(信号和电源)。Harwin公司还为这些连接器提供了详细的安装指南和支持文档,帮助用户顺利完成安装和维护。同时,视频教程和相关工具使用说明也极大地提升了用户的使用体验。

    常见问题与解决方案


    - 问题1:连接器在频繁插拔后出现接触不良的情况。
    - 解决方案:检查连接器是否有灰尘或污染物积累,定期清理接触面。
    - 问题2:连接器无法正确锁定。
    - 解决方案:确保连接器按正确的方向安装并旋转到位。必要时可以使用推荐的工具来增强锁紧效果。
    - 问题3:连接器在高温环境下表现出异常。
    - 解决方案:在高温环境下使用时,考虑增加散热措施或选择专门针对高温环境的连接器版本。

    总结和推荐


    综上所述,Gecko G125系列1.25mm间距高可靠性连接器以其卓越的性能、高可靠性以及广泛的应用范围,成为众多高科技领域的重要组件。无论是从电气特性还是环境适应性来看,该系列产品都表现出色。强烈推荐使用Gecko G125系列连接器,尤其是在需要高可靠性的应用场景中。

G125-FV15005F3P参数

参数
触头端接 -
针脚数 50pin
类型 Receptacle,Screw Lock
颜色 -
触头类型 Female Socket
紧固类型 -
排数 2
安装方式 通孔安装
零件状态 在售

G125-FV15005F3P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-FV15005F3P数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-FV15005F3P G125-FV15005F3P数据手册

G125-FV15005F3P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 85.4048 ¥ 714.7314
10+ $ 72.5982 ¥ 607.5565
100+ $ 61.7223 ¥ 516.5388
库存: 41
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 714.73
直接购买
加入购物车
