G125-FS10605F3P

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 2 6pin 螺钉 Female Socket 绿色 SMD,P=1.25mm 贴片安装
供应商型号: 855-G125-FS10605F3P
供应商: Mouser
标准整包数: 1

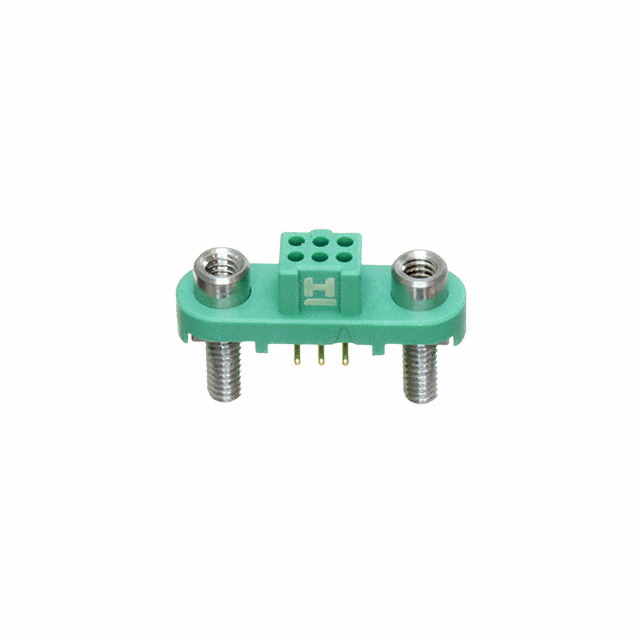

HARWIN 矩形连接器 - 外壳 G125-FS10605F3P

G125-FS10605F3P概述

    文章:Gecko G125系列1.25mm间距高可靠性连接器

    1. 产品简介


    Gecko连接器是一类高可靠性矩形连接器,具有1.25mm的间距,适用于多种应用场景。该系列产品包含三种不同的变体:Gecko-SL、Gecko-MT和Gecko Latch(原始设计)。每种变体都针对特定的应用需求进行了设计,提供了不同的锁定机制,确保安全、可靠的连接。这些连接器广泛应用于电缆到电缆、电缆到板、板到板的互连。

    2. 技术参数


    材料
    - 功率接触:铍铜,镍上镀金
    - 女信号接触:铍铜,镍上镀金
    - 男PCB信号接触:磷青铜,镍上镀金
    - 男电缆信号接触:黄铜,镍上镀金
    - 座体:30%玻璃填充热塑性塑料,UL94 V-0等级
    - 锁扣:铜镍锡合金,镍上镀锡
    - 螺丝锁紧装置:不锈钢
    - 金属后壳:铝合金6061-T6,高磷镍涂层
    - 密封胶:Stycast 2651MM加催化剂9
    电气特性
    - 电流额定值(EIA-364-70A: 1998)
    - 信号接触:每个连接器最多2.8A(单个加载时),最多2.0A(所有接触)
    - 柔性电路信号接触:每个连接器最多0.4A(单个加载时)
    - 功率接触:每个接触最多10.0A(所有接触)
    - 其他电气特性
    - 工作电压:海平面上1006毫巴为450V DC或AC峰值
    - 电介质强度:海平面上1013毫巴为600V DC或AC峰值
    - 接触电阻:初始最大20mΩ,条件后最大25mΩ
    - 绝缘电阻:初始最小10GΩ(500V DC)
    环境特性
    - 湿度:93%RH持续96小时
    - 温度范围:-65°C至+150°C循环测试
    - 盐雾:连续暴露48小时
    - 振动:频率10Hz到2000Hz,振幅1.5mm,加速度198m/s²(20G)
    - 冲击:Z轴981m/s²(100G),X和Y轴490m/s²(50G)
    机械特性
    - 接触耐久性:1000次操作
    - 锁扣耐久性:100次操作
    - 插入力:信号接触最大2.8N,功率接触最大7.0N
    - 拔出力:信号接触最小0.2N
    - 接触保持力:所有接触类型最小6.0N
    - 螺丝锁紧保持力:最小20.0N
    - 锁扣保持力:最小4.0N
    - 接触擦过:信号接触最小0.1mm,功率接触最小0.63mm

    3. 产品特点和优势


    Gecko G125系列连接器以其高可靠性和多样化的设计脱颖而出。其采用不同类型的接触和锁紧机制,满足了不同应用场景的需求。例如,Gecko-SL系列通过螺丝锁紧提供稳健的连接,而Gecko-MT则配备了信号和电源接触,适用于混合技术应用。此外,其低维护性和长寿命(镀金接触保证长寿命)使其成为高要求应用的理想选择。

    4. 应用案例和使用建议


    Gecko G125系列连接器广泛应用于工业自动化、航空航天、通信和医疗设备等领域。对于柔性电路的信号传输,该系列可以承受高达0.4A的电流。此外,其坚固的结构和可靠的锁紧机制使得其特别适合需要高振动和冲击环境的应用。为了确保最佳性能,建议进行适当的安装和定期检查,以防止松动和损坏。

    5. 兼容性和支持


    Gecko G125系列连接器与其他标准电子元器件高度兼容,支持各种线缆尺寸和类型。制造商提供详细的工具指令手册和视频教程,帮助用户正确安装和使用连接器。此外,还提供广泛的售后服务和技术支持,确保用户的设备始终处于最佳状态。

    6. 常见问题与解决方案


    - 问题1:插入力过高
    - 解决方案:确保使用的工具正确且导线符合规范,必要时使用推荐的手动压接工具。

    - 问题2:接触不良
    - 解决方案:检查接触表面是否干净,确保正确的接触力和接触定位。

    - 问题3:振动导致松动
    - 解决方案:使用推荐的密封胶进行背注,并确保所有螺钉紧固到位。

    7. 总结和推荐


    Gecko G125系列连接器凭借其高可靠性、多样化的设计和广泛的应用范围,在工业应用中表现出色。无论是对振动和冲击有较高要求的环境,还是需要高电流和信号传输的应用,Gecko G125系列连接器都能提供可靠的解决方案。因此,强烈推荐此系列产品给需要高性能连接器的用户。

G125-FS10605F3P参数

参数
触头端接 -
针脚数 6pin
类型 Receptacle,Screw Lock
颜色 绿色
触头类型 Female Socket
紧固类型 螺钉
排数 2
通用封装 SMD,P=1.25mm
安装方式 贴片安装
零件状态 在售

G125-FS10605F3P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-FS10605F3P数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-FS10605F3P G125-FS10605F3P数据手册

G125-FS10605F3P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.31 ¥ 188.5195
10+ $ 17.1936 ¥ 145.2859
20+ $ 17.118 ¥ 144.6471
50+ $ 16.8372 ¥ 142.2743
100+ $ 13.692 ¥ 115.6974
200+ $ 13.5345 ¥ 114.3665
500+ $ 12.7995 ¥ 108.1558
库存: 151
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 188.51
