M80-5413842

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN

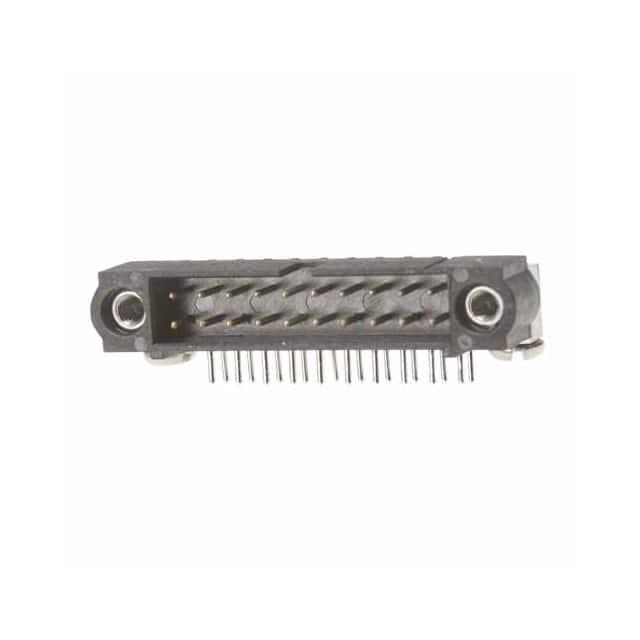

产品描述: Header,Threaded 2 38pin 螺纹 Male Pin 黑色 通孔安装
供应商型号: M80-5413842-ND
供应商: Digi-Key
标准整包数: 500
HARWIN 矩形连接器 - 外壳 M80-5413842

M80-5413842概述

    # Datamate M80 & M83 Series Rectangular Connectors

    产品简介


    Datamate M80 & M83 系列矩形连接器是一系列具有创新设计的电子元件,适用于板对板、电缆对板以及电缆对电缆的应用场景。这些连接器提供了2到96路的可选方式,并通过可更换接触点提供高度灵活性。产品类型包括男性和女性两种版本,均采用完全屏蔽的未密封设计,以满足高密度电子设备的需求。该系列产品提供多种安装方法,如压接、垂直通孔、表面贴装等,支持各种应用场景。
    主要功能
    - 板对板连接:实现高效可靠的信号传输。
    - 电缆对板连接:确保数据和电源的安全传递。
    - 电缆对电缆连接:用于复杂系统间的信号桥接。
    应用领域
    广泛应用于航空、航天、通信、工业控制等领域,特别是在需要高可靠性、高密度连接的场合。

    技术参数


    以下是Datamate M80 & M83系列矩形连接器的技术规格:
    | 参数类别 | 技术指标 |

    | 电流容量 | 标准信号接触:25°C环境下 3.3A,85°C环境下 2.6A;T接触:25°C环境下 8.5A,85°C环境下 6.5A |
    | 工作电压 | 直流或交流峰值电压:300V至800V(视具体型号而定) |
    | 接触电阻 | 初始值≤20mΩ,老化后≤25mΩ |
    | 绝缘电阻 | 初始值≥1,000MΩ,老化后≥100MΩ |
    | 耐温范围 | -55°C 至 +125°C |
    | 机械寿命 | 标准信号接触500次操作,T接触1,000次操作 |
    | 振动与冲击 | 符合标准测试要求(详见文档) |

    产品特点和优势


    特点
    1. 完全屏蔽设计:有效防止电磁干扰,提升信号质量。
    2. 可更换接触点:降低维护成本,提高使用寿命。
    3. 多安装方式:支持多种安装方式,适应不同应用场景。
    4. 耐极端环境:能够在高温、高湿、低气压等恶劣条件下正常工作。
    优势
    - 高可靠性:经过严格测试,确保长期稳定运行。
    - 多功能性:满足多样化的应用场景需求。
    - 易维护性:简化安装与维修流程,降低运营成本。

    应用案例和使用建议


    应用案例
    1. 航空电子系统:用于飞机内部复杂的信号传输网络。
    2. 工业自动化:在高速生产线中作为关键部件,确保实时数据交换。
    3. 通信设备:支持高速数据通信,提升设备性能。
    使用建议
    - 在高湿度环境中使用时,建议结合防潮措施,如涂抹防护涂层。
    - 定期检查连接器状态,及时更换磨损部件。
    - 根据具体应用选择合适的接触点类型(信号、T型、同轴)。

    兼容性和支持


    兼容性
    Datamate M80 & M83系列连接器与多种电子元件和设备兼容,适用于Harwin标准接口的电缆组件。
    支持
    制造商提供详尽的技术支持和售后服务,包括产品安装指导、故障排查和定制化解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器插入困难 | 检查接触点是否清洁,调整插入角度 |
    | 信号传输不稳定 | 更换接触点,检查电缆连接是否牢固 |
    | 长时间使用后接触电阻增大 | 检查接触点是否有氧化现象,必要时进行清洁或更换 |

    总结和推荐


    综合评估
    Datamate M80 & M83系列矩形连接器以其卓越的性能、灵活的设计和广泛的适用性,在行业内备受推崇。其高可靠性、耐用性和多功能性使其成为许多高端应用场景的理想选择。
    推荐结论
    强烈推荐使用Datamate M80 & M83系列连接器,尤其适合对信号传输质量和设备稳定性要求较高的场合。对于需要高性能连接解决方案的用户,这款产品无疑是最佳选择。

    免责声明:本文档提供的所有信息均基于Harwin官方资料整理而成,仅供参考。具体使用前请务必参考完整的产品手册并咨询专业技术人员。

M80-5413842参数

参数
紧固类型 螺纹
排数 2
触头端接 -
针脚数 38pin
类型 Header,Threaded
颜色 黑色
触头类型 Male Pin
安装方式 通孔安装
零件状态 在售
包装方式 管装

M80-5413842厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

M80-5413842数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN M80-5413842 M80-5413842数据手册

M80-5413842封装设计

查看详情并下载
Symbol
Footprint
3D Model
