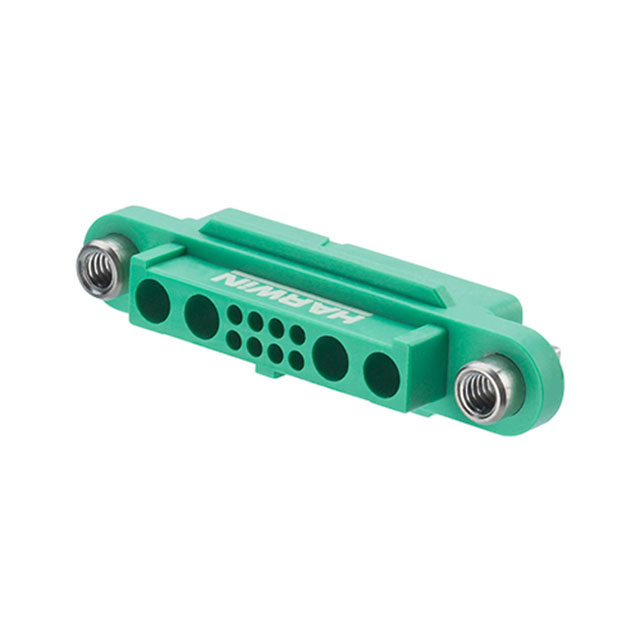

G125-22496F2-02-08-02

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 2 12pin 螺钉 Female Socket 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号: N-G125-22496F2-02-08-02
供应商: 云汉优选
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-22496F2-02-08-02

G125-22496F2-02-08-02概述

    电子元器件产品技术手册:Harwin Gecko G125 系列 1.25mm 高可靠性连接器

    1. 产品简介


    Gecko G125 系列连接器是1.25mm间距的高可靠性矩形连接器,属于Harwin公司旗下的产品线。此系列提供三种不同型号:Gecko-SL(带螺纹固定)、Gecko-MT(混合技术)和Gecko Latch(原版设计),它们互不兼容。这些连接器具有强大的功能,适用于电缆到电缆、电缆到板卡和板卡到板卡之间的互联应用。主要特点包括多种配置选择,以满足不同的电气和机械需求。

    2. 技术参数


    - 材料
    - 功率接触点:铍铜镀镍金
    - 信号接触点(母座):铍铜镀镍金
    - 信号接触点(PCB):磷青铜镀镍金
    - 信号接触点(电缆):黄铜镀镍金
    - 塑料外壳:30%玻璃填充热塑塑料,UL94 V-0
    - 按钮:铜镍锡合金,镍镀锡表面
    - 螺纹固定装置:不锈钢
    - 金属背壳:铝6061-T6,高磷镍镀层
    - 灌封材料:Stycast 2651MM +催化剂9
    - 电气特性
    - 信号接触点电流承载能力:单个接触点2.8A,所有接触点2.0A
    - 信号接触点电流承载能力(柔性电路):单个接触点0.4A
    - 功率接触点电流承载能力:每个接触点10.0A
    - 工作电压:海拔高度1006米时为450V DC或AC峰值;海拔高度21,336米时为250V DC或AC峰值
    - 电压耐受性:海拔高度1013米时为600V DC或AC峰值;海拔高度21,336米时为350V DC或AC峰值
    - 接触电阻:初始20mΩ,处理后25mΩ
    - 绝缘电阻:初始最小10GΩ,处理后(不含盐雾条件)最小1GΩ
    - 爬电距离:接触对接触0.15mm
    - 清晰距离:接触对接触0.15mm
    - 环境特性
    - 湿度:93%相对湿度下96小时
    - 温度范围:在-65°C至+150°C范围内循环5次,每次30分钟
    - 温度寿命:+150°C±5°C无负载
    - 盐雾:连续暴露48小时
    - 振动:频率10Hz至2,000Hz,加速度1.5mm,198m/s²(20G),持续2小时
    - 冲击:Z轴981m/s²(100G)持续6ms,XY轴490m/s²(50G)持续11ms
    - 加速:50G,490m/s²
    - 机械特性
    - 使用寿命:信号接触点1,000次操作,按钮100次操作
    - 插入力:信号接触点最大2.8N,功率接触点最大7.0N
    - 拔出力:信号接触点最小0.2N,功率接触点最小0.2N
    - 接触点保持力:所有类型接触点最小6.0N,螺纹固定装置最小20.0N,按钮最小4.0N
    - 按钮扭力:16到18cmN
    - 接触擦拭:信号接触点0.1mm,功率接触点0.63mm

    3. 产品特点和优势


    Gecko G125 系列连接器以其多样化配置和高可靠性著称,能适应极端环境条件。特别是其独特的锁紧机制和抗振动设计使其适用于各种工业应用。此外,其易于更换的设计和广泛的适用温度范围使该系列产品在市场上具有较高的竞争力。

    4. 应用案例和使用建议


    - 应用案例:该系列连接器广泛应用于航空、航天、军工、医疗设备、工业自动化等领域。例如,在卫星通信系统中,使用该系列连接器可以确保信号传输的稳定性和可靠性。

    - 使用建议:对于高频振动和极端温度环境的应用,建议进行额外的灌封处理以增强稳定性。同时,根据具体应用场景选择合适的接触点配置,确保连接器能够满足特定需求。

    5. 兼容性和支持


    - 兼容性:该系列产品与其他Harwin品牌的电子元器件具有良好的兼容性。通过金属背壳,可以提供机械、射频和电磁兼容保护。
    - 支持:Harwin公司提供详尽的技术文档和视频教程,方便用户了解和掌握连接器的安装及维护方法。此外,还提供了专门的工具套件(如Z125-900手压工具)用于接触点的压接和安装。

    6. 常见问题与解决方案


    - 问题1:如何正确压接信号接触点?
    - 解决方法:参考Tooling Instruction Sheet IS-37和IS-38,按照推荐工具(如Z125-900)进行压接。有关详细说明,可访问Harwin官网的视频教程。
    - 问题2:如何防止接触点腐蚀?
    - 解决方法:在压接完成后,应使用Stycast 2651MM +催化剂9进行灌封,以提高防腐蚀能力。
    - 问题3:如何确保连接器在振动环境下的稳定性?
    - 解决方法:建议进行额外的灌封处理,并确保接触点牢固安装。同时,可以考虑增加接触点的扭力以提高连接稳定性。

    7. 总结和推荐


    Gecko G125 系列连接器凭借其高可靠性、多样化的配置和广泛的适用范围,在市场上拥有显著的竞争优势。特别适合需要应对恶劣环境条件的应用场合。强烈推荐使用该系列产品,特别是在追求高性能和可靠性的项目中。

G125-22496F2-02-08-02参数

参数
类型 Receptacle,Screw Lock
颜色 绿色
触头类型 Female Socket
紧固类型 螺钉
排数 2
触头端接 压接
针脚数 12pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
