首页  >  产品百科  >  G125-3241096M1

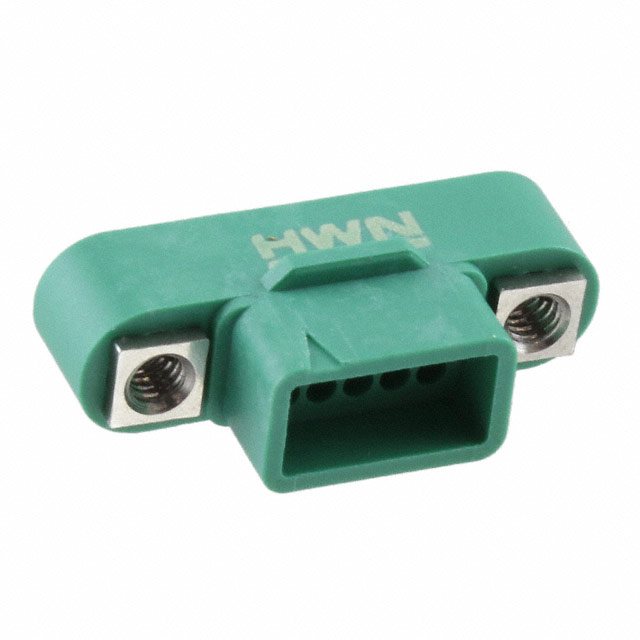

G125-3241096M1

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Plug,Screw Lock 2 10pin 螺钉 Male Pin 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号: 855-G125-3241096M1
供应商: Mouser
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-3241096M1

G125-3241096M1概述

    Harwin Gecko G125 系列 1.25mm 间距高可靠性连接器技术手册

    1. 产品简介


    Harwin 的 Gecko 连接器是 1.25mm 间距的高可靠性矩形连接器,型号以 G125 开头。该系列分为三种变体,它们之间不兼容:
    - Gecko-SL(螺母锁):一种连接器具有浮动螺母,适用于安全、可靠的连接;螺母可以提供板式或面板安装的固定柱,确保PCB或外壳的稳定固定。
    - Gecko-MT(混合技术):连接器同时配备信号和电源触点,提供电缆或通过板配置。螺母固定选项与 Gecko-SL 相同。
    - Gecko Latch(原始设计):公头连接器可以装备易于释放的锁扣,以便与母头实现安全连接。锁扣可以根据需求提供通过板锁定功能或表面安装垫以增强安全性。
    Gecko 连接器通常包含电缆插针、插座及垂直和水平的通过板直插式和垂直表面贴装连接器。这些连接器具有完整的屏蔽,未密封的设计,适用于电缆到电缆、电缆到板及板到板的应用。

    2. 技术参数


    - 材料
    - 功率触点:铍铜,镍镀金
    - 女子信号触点:铍铜,镍镀金
    - 男子PCB信号触点:磷青铜,镍镀金
    - 男子电缆信号触点:黄铜,镍镀金
    - 外壳:30% 玻璃填充热塑性塑料,UL94 V-0等级
    - 锁扣:铜镍锡合金,镍镀层
    - 螺母固定:不锈钢
    - 金属屏蔽外壳:铝6061-T6,高磷镍镀层
    - 填充化合物:Stycast 2651MM 加催化剂9
    - 电气特性
    - 电流承载能力:每个信号触点2.8A(单个触点),所有触点下为2.0A;柔性电路下的信号触点为0.4A;功率触点为每个触点10.0A(所有触点)
    - 工作电压:1006mbar(海平面)450V DC或AC峰值,44mbar(21,336m/70,000ft)250V DC或AC峰值
    - 电击穿电压:1013mbar(海平面)600V DC或AC峰值,44mbar(21,336m/70,000ft)350V DC或AC峰值
    - 接触电阻:初始最大值20mΩ,条件后最大值25mΩ
    - 绝缘电阻:初始最小值10GΩ,条件后最小值1GΩ
    - 爬电距离:接触至接触的最小值0.15mm
    - 间隙距离:接触至接触的最小值0.15mm
    - 环境特性
    - 湿度:96小时,93%RH
    - 温度范围:30分钟内进行5次循环,从-65°C到+150°C
    - 温度寿命:+150°C±5°C无负载
    - 盐雾测试:连续48小时暴露
    - 振动严重程度:10Hz到2000Hz,1.5mm,198m/s² (20G),持续2小时
    - 冲击严重程度:Z轴981m/s² (100G) 6ms,X&Y轴490m/s² (50G) 11ms
    - 撞击严重程度:40G,4,000±10次撞击
    - 加速度严重程度:50G
    - 机械特性
    - 触点耐久性:1,000次操作
    - 锁扣耐久性:100次操作
    - 插入力:信号触点2.8N最大,功率触点7.0N最大
    - 拔出力:信号触点0.2N最小
    - 触点在插件内的保留力:6.0N最小
    - 螺母锁在插件内的保留力:20.0N最小
    - 锁扣在插件内的保留力:4.0N最小
    - 螺母锁扭矩:16到18cmN
    - 触点行程:信号触点0.1mm最小,功率触点0.63mm最小
    - 线端子信息
    - 信号触点
    - 推荐导线类型:BS 3G 210 type A, MIL-W-16878/6 type ET 或 NEMA HP3 type ET
    - 导线直径:0.84mm
    - 剥离长度:1.50-1.75mm
    - 预设工具:手压工具Z125-900,定位器Z125-901,插入/移除工具Z125-902
    - 最小拉拔力:18 AWG时为13N,30 AWG时为12N,32 AWG时为6N
    - 功率触点
    - 推荐导线类型:M22759/11-18 PTFE (MIL-W-22759/11)
    - 导线直径:1.250mm
    - 剥离长度:1.90-2.30mm
    - 预设工具:手压工具Z125-903,定位器Z125-904,插入/移除工具Z125-905
    - 最小拉拔力:18 AWG时为85N

    3. 产品特点和优势


    - 高度可靠:1.25mm 间距的高可靠性设计确保连接稳定,适用于各种苛刻环境。
    - 多样化应用:适用于电缆到电缆、电缆到板及板到板的连接,且有不同材质和触点配置可供选择。
    - 耐用性强:经过严苛的环境和机械测试,确保长时间使用寿命。
    - 易用性:通过螺母锁和锁扣设计,便于快速连接和断开,提高装配效率。
    - 兼容性强:提供多种信号和电源触点组合,满足不同需求。

    4. 应用案例和使用建议


    Gecko 连接器广泛应用于工业自动化、航空航天、通信设备及医疗仪器等领域。例如,在工业自动化设备中,Gecko 连接器可用于机器间的数据传输,确保数据稳定传输和可靠连接。
    使用建议:
    - 在高压和高温环境下使用时,需确保正确使用填充化合物(如Stycast 2651MM加催化剂9)。
    - 定期检查和维护锁扣和螺母锁,确保其稳固性。
    - 按照手册提供的工具进行压接,确保信号和电源触点的连接质量。

    5. 兼容性和支持


    Gecko-SL 和 Latch 系列适用于各种尺寸的双排连接器(从6到50个触点),并通过金属背壳提供额外的机械、RF和EMC保护。Gecko-MT 系列提供多种信号和电源触点配置,具体请参见官网最新信息。
    制造商提供详尽的技术支持文档,包括工具使用说明和视频教程,帮助用户正确安装和使用连接器。官方网站提供了相关工具的详细信息,便于用户获取和使用。

    6. 常见问题与解决方案


    - Q:如何确保Gecko连接器的防水性能?
    - A: 使用Stycast 2651MM填充化合物进行后填充,确保连接器的防水性能。

    - Q:连接器在高振动环境下如何保持稳定?
    - A: 使用金属背壳和填充化合物可以有效增加连接器的抗振能力。

    - Q:如何确保信号触点的正确压接?
    - A: 使用推荐的手动压接工具(如Z125-900)并按照说明书操作,确保压接质量。

    7. 总结和推荐


    综上所述,Gecko G125 系列连接器具备高度可靠、多功能性和易于安装的优势,适用于多种恶劣环境的应用。该系列产品在工业自动化、航空航天、通信和医疗等多个领域表现出色。鉴于其优异的性能和广泛应用,我们强烈推荐用户选择和使用Gecko G125 系列连接器。

G125-3241096M1参数

参数
紧固类型 螺钉
排数 2
触头端接 压接
针脚数 10pin
类型 Plug,Screw Lock
颜色 绿色
触头类型 Male Pin
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

G125-3241096M1厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-3241096M1数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-3241096M1 G125-3241096M1数据手册

G125-3241096M1封装设计

查看详情并下载
Symbol
Footprint
3D Model
