G125-2041296L0

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: HARWIN 连接器外壳, 12路, 1.25mm节距, 2行
供应商型号: 2408692
供应商: 海外现货
标准整包数: 1

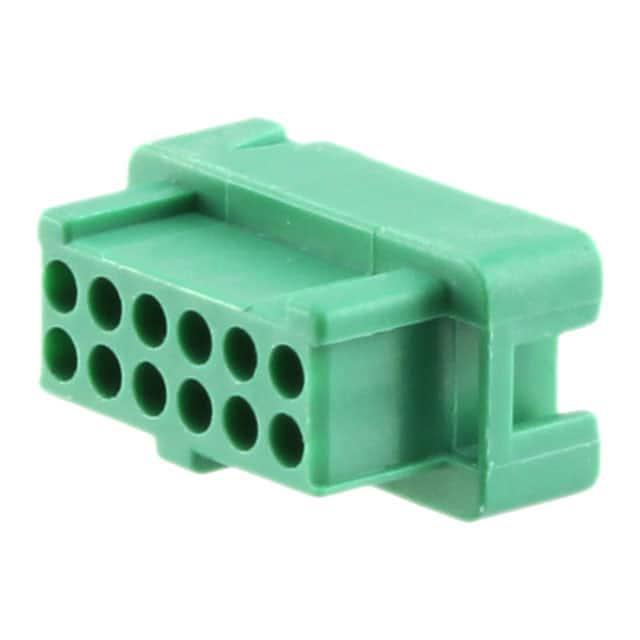

HARWIN 矩形连接器 - 外壳 G125-2041296L0

G125-2041296L0概述

    Gecko G125 系列 1.25mm 密间距高可靠性连接器

    产品简介


    Gecko G125系列连接器是专为实现高效、可靠的数据传输而设计的矩形连接器。该系列包含三个不同的型号:Gecko-SL、Gecko-MT和Gecko Latch。这些连接器广泛应用于电缆到电缆、电缆到板、板到板的应用中,适用于各种严苛环境下的高可靠性需求。通过独特的固定系统(如螺钉锁定和闩锁),这些连接器能够提供卓越的安全性和稳定性。

    技术参数


    材料
    - 电源接触:铍铜,镍上镀金
    - 信号接触(母端):铍铜,镍上镀金
    - 信号接触(公端,PCB):磷青铜,镍上镀金
    - 信号接触(公端,电缆):黄铜,镍上镀金
    - 连接器壳体:30%玻璃填充热塑塑料,UL94 V-0等级
    - 闩锁:铜镍锡合金,镍上镀锡
    - 螺丝固定装置:不锈钢
    - 金属背壳:铝6061-T6,高磷镍镀层
    - 填充化合物:Stycast 2651MM with Catalyst 9
    电气特性
    - 电流承载能力
    - 信号接触:每个连接器最多2.8A,所有触点最大2.0A
    - 柔性电路信号接触:每个连接器最多0.4A
    - 电源接触:每个连接器最多10.0A
    - 工作电压
    - 海平面:450V直流或交流峰值
    - 21,336米高度:250V直流或交流峰值
    - 绝缘耐压
    - 海平面:600V直流或交流峰值
    - 21,336米高度:350V直流或交流峰值
    - 接触电阻
    - 初始:最大20mΩ
    - 条件后:最大25mΩ
    - 绝缘电阻
    - 初始:最小10GΩ,500V直流下
    - 条件后(不包括盐雾测试):最小1GΩ,500V直流下
    - 爬电距离和间隙距离
    - 接触间最小:0.15mm

    产品特点和优势


    Gecko G125系列连接器具有以下特点和优势:
    - 高可靠性:采用高强度材料和精密制造工艺,确保在极端环境下的稳定性和长寿命。
    - 高电流承载能力:特别设计的电源接触可以承受高达10.0A的电流,适合大功率应用。
    - 灵活的配置:提供多种型号,涵盖信号和电源接触,满足不同应用场景的需求。
    - 易于安装:集成螺丝锁定和闩锁设计,确保稳固的连接并方便维护。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于机器人、自动装配线等设备的互连。
    - 通信设备:应用于路由器、交换机等网络设备中的连接器。
    - 医疗设备:在高精度医疗器械中用于数据传输和信号传输。
    使用建议:
    - 安装前检查:确保所有组件完好无损,避免因损坏导致接触不良。
    - 正确使用工具:按照技术手册推荐的手动工具进行压接操作,保证良好的连接质量。
    - 环境适应性:根据具体使用环境选择合适的型号,例如在高温、高湿度环境下使用抗盐雾设计的型号。

    兼容性和支持


    Gecko G125系列连接器与其他Gecko-SL和Gecko-MT型号的部分组件兼容。Harwin公司提供了详细的工具使用说明和技术支持文档,帮助用户正确安装和维护连接器。此外,官方网站还提供了视频教程和常见问题解答,方便用户参考。

    常见问题与解决方案


    常见问题及解决方法:
    - 问题一:接触电阻过高。
    - 解决方案:检查压接工具是否符合要求,重新压接连接器。
    - 问题二:无法牢固连接。
    - 解决方案:确保螺丝锁紧到位或闩锁完全扣合,检查是否有异物阻碍连接。

    总结和推荐


    Gecko G125系列连接器凭借其高可靠性、强电流承载能力和多种应用场景,是一款非常优秀的连接器产品。该系列连接器在工业自动化、通信设备和医疗设备等领域具有广泛的应用前景。对于需要高可靠性的连接解决方案,我们强烈推荐使用Gecko G125系列连接器。

G125-2041296L0参数

参数
排数 2
触头端接 压接
针脚数 12pin
类型 Latch Holder,Receptacle
颜色 -
触头类型 Female Socket
紧固类型 -
长*宽*高 10.05mm(长度)*4.9mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

G125-2041296L0厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-2041296L0数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-2041296L0 G125-2041296L0数据手册

G125-2041296L0封装设计

查看详情并下载
Symbol
Footprint
