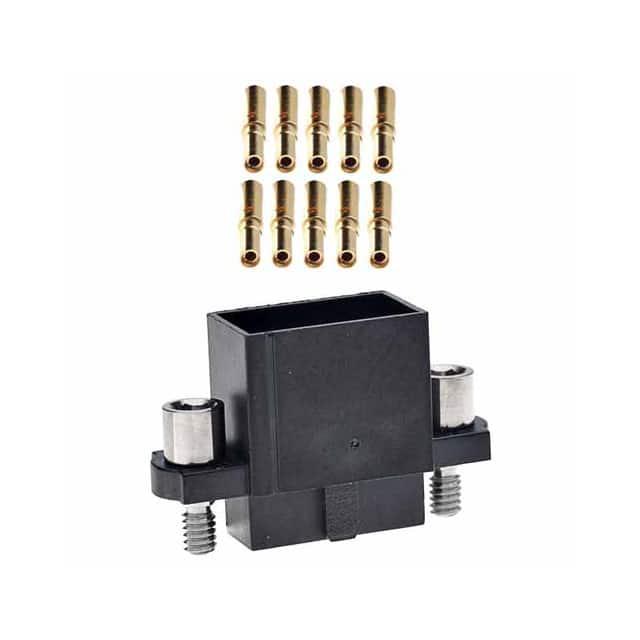

M80-4853442

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 2 34pin 螺钉 Female Socket 黑色 导线安装,自由悬挂,通孔安装
供应商型号: AV-A-HRWM804853442
供应商: Avnet
标准整包数: 1
HARWIN 矩形连接器 - 外壳 M80-4853442

M80-4853442概述

    # Datamate M80 & M83 系列矩形连接器技术手册解析

    产品简介


    Datamate M80 和 M83 系列矩形连接器是哈威工业(HARWIN)提供的一款高性能连接解决方案,适用于多种电子设备间的板对板、线缆对板以及线缆对线缆连接场景。该系列连接器采用 2mm 的间距设计,具有完全屏蔽的结构,支持更换式接触点,提供了从 2 到 96 道的不同配置选项。此系列连接器可广泛应用于航空航天、军事、通信、工业控制等领域,其高密度设计使其非常适合在有限空间内进行高密度连接的需求。

    技术参数


    以下为 Datamate M80 & M83 系列连接器的主要技术规格:
    信号接触点参数
    - 电流负载:
    - 标准信号触点:每连接器单个触点承受电流,环境温度为 25°C 时最大为 3.3A;环境温度为 85°C 时最大为 2.6A。
    - T 型触点:每连接器单个触点承受电流,环境温度为 25°C 时最大为 8.5A;环境温度为 85°C 时最大为 6.5A。
    - 电压等级:
    - 工作电压(海平面,1013mbar):预接线触点及电缆组件最大为 300V DC 或 AC 峰值;其余为 800V DC 或 AC 峰值。
    - 耐压测试(海平面,1013mbar):1200V DC 或 AC 峰值。
    - 接触电阻:
    - 初始值:≤20mΩ;老化后 ≤25mΩ。
    - 绝缘电阻:
    - 初始值:≥1000MΩ;老化后 ≥100MΩ。
    环境适应性
    - 工作温度范围:-55°C 至 +125°C。
    - 低压适应性:能够承受低至 300mbar 的气压,在高达 360V DC 的条件下仍能正常工作。
    - 防腐蚀能力:满足 BS2011 Part 2.1Kb 或 EIA364 测试标准。

    产品特点和优势


    Datamate M80 & M83 系列连接器的主要特点包括:
    - 模块化设计:允许灵活配置以满足不同应用场景需求。
    - 高强度机械性能:能够承受振动、冲击和振动等各种极端条件。
    - 耐用性强:标准信号触点可达 500 次插拔寿命,而 T 型触点可达 1000 次。
    - 易于维护:部分接触件可替换,便于现场维修和升级。

    应用案例和使用建议


    该系列产品已在航空电子系统、雷达装置、车载网络等多个领域得到成功应用。例如,在飞机上用于信号传输时,建议根据具体的工作环境选择合适的接触材料(如金镀层),并确保正确的安装方法以避免误配。

    兼容性和支持


    此款连接器兼容多种固定方式,包括螺钉锁定(J-Tek)和拉紧锁扣(L-Tek)。哈威工业还提供了详细的使用指南和技术文档,以帮助客户正确安装和操作这些连接器。此外,公司承诺长期的技术支持和服务保障。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔过程中接触不良 | 检查触点是否清洁且无损伤,重新尝试插拔。 |
    | 密封性能下降 | 确保所有密封圈完好无损,并按照说明书安装到位。 |

    总结和推荐


    综上所述,Datamate M80 & M83 系列矩形连接器凭借其卓越的设计理念、广泛的适用范围以及可靠的质量保证,在众多行业领域都表现出色。对于需要高密度连接且对环境适应性要求较高的场合,这款产品无疑是理想的选择。因此,我们强烈推荐此款连接器给需要此类解决方案的工程师和技术人员。

M80-4853442参数

参数
触头端接 -
针脚数 34pin
类型 Receptacle,Screw Lock
颜色 黑色
触头类型 Female Socket
紧固类型 螺钉
排数 2
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

M80-4853442厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

M80-4853442数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN M80-4853442 M80-4853442数据手册

M80-4853442封装设计

查看详情并下载
Symbol
Footprint
3D Model
