M80-4864205

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 2 42pin 螺钉 Female Socket 黑色 导线安装,自由悬挂,通孔安装 52mm(长度)*12.55mm(高度)
供应商型号: 952-4196-ND
供应商: Digi-Key
标准整包数: 1

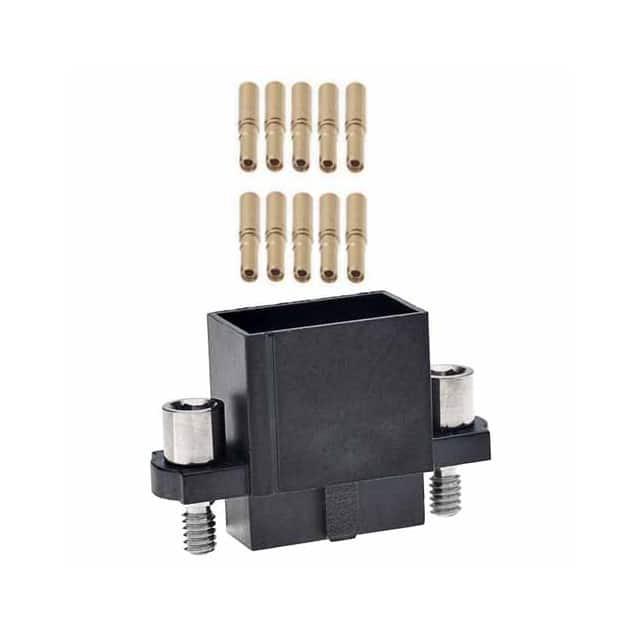

HARWIN 矩形连接器 - 外壳 M80-4864205

M80-4864205概述

    # Harwin Datamate M80 & M83 系列矩形连接器技术手册

    1. 产品简介


    基本描述
    Harwin 的 Datamate M80 和 M83 系列矩形连接器是一组高密度、可互换接触点的连接器,适用于板对板、电缆对板以及电缆对电缆的连接需求。这些连接器的针距为 2mm,提供 2 到 96 路不同的触点选项。此外,其外壳设计提供了良好的防护性能,适合高密集成度电子设备的应用。
    主要功能
    - 支持信号传输、同轴传输及大电流传输;
    - 可选金或锡镀层的接触点;
    - 拥有防误配功能(polarized),并支持带螺丝固定(J-Tek)或卡扣固定(L-Tek)的设计;
    - 可适配多种安装方式:表面贴装、垂直安装和水平安装。
    应用领域
    该系列连接器广泛应用于航空航天、军工、铁路运输、工业自动化以及消费电子等领域,是高可靠性连接的首选方案。

    2. 技术参数


    | 参数类别 | 规格说明 |

    | 接触电流(标准信号) | 单接触点:25°C 环境下 3.3A,85°C 下 2.6A;全触点:25°C 下 3.0A,85°C 下 2.2A |
    | T-接触点电流 | 单接触点:25°C 环境下 8.5A,85°C 下 6.5A;全触点:25°C 下 3.5A,85°C 下 2.6A |
    | 工作电压 | 预接线连接器和电缆组件:300V DC/AC 峰值;其他:800V DC/AC 峰值 |
    | 接触电阻 | 初始值:≤20mΩ,老化后:≤25mΩ |
    | 绝缘电阻 | 初始值:≥1,000MΩ,老化后:≥100MΩ |
    | 爬电距离和空气间隙 | ≥0.35mm,接触点间最小值 |
    | 振动耐受性 | 标准信号:10Hz 至 2kHz,10G 振动测试 6 小时;T-接触:40G 测试 6 小时 |
    | 冲击耐受性 | 标准信号和 T-接触:100G 撞击测试 |
    | 温度范围 | 操作温度:-55°C 至 +125°C |

    3. 产品特点和优势


    - 高可靠性:采用防误配设计,防止连接器误匹配;支持在恶劣环境下运行,如高温、高湿和强振动。
    - 灵活性:支持不同类型的接口(信号、同轴、大功率)及多种安装方式。
    - 耐用性:每个连接器的触点可承受高达 1,000 次操作寿命,确保长期稳定运行。
    - 广泛兼容性:满足航空、军事及工业领域的严格标准,尤其适用于恶劣工作环境。

    4. 应用案例和使用建议


    应用场景
    1. 航空航天:用于飞机上的信号传输模块;
    2. 轨道交通:列车控制系统的数据连接;
    3. 消费电子:智能家居设备的板对板连接。
    使用建议
    - 环境适应性:在极端环境中使用时,确保正确的接触压力和密封措施;
    - 操作注意事项:建议定期检查连接器的状态,避免长时间过载使用;
    - 安装建议:在插拔连接器前务必确认电源已关闭,以保护设备和连接器。

    5. 兼容性和支持


    - 兼容性:支持多种线缆尺寸和类型,可与多种 Harwin 系列产品配合使用;
    - 技术支持:Harwin 提供详尽的技术文档、视频指导及客户支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保插头与插座完全对齐,适当润滑接触部位。 |
    | 接触不良 | 检查接触点是否有污垢或氧化现象,必要时清洁或更换接触点。 |
    | 温度过高 | 降低负载电流或改进散热设计。 |

    7. 总结和推荐


    综合评估
    Harwin Datamate M80 和 M83 系列连接器以其卓越的可靠性和灵活性,成为高密集成电子设备的理想选择。其广泛的适用性、坚固的设计和完善的售后服务使其在市场上具有极高的竞争力。
    推荐结论
    强烈推荐此系列产品用于对可靠性要求极高的场合,特别是在需要信号、同轴或大功率传输的应用中。其性价比和实用性令人印象深刻。
    如有进一步需求或技术咨询,请联系 Harwin 官方技术支持团队。

M80-4864205参数

参数
触头类型 Female Socket
紧固类型 螺钉
排数 2
触头端接 -
针脚数 42pin
类型 Receptacle,Screw Lock
颜色 黑色
长*宽*高 52mm(长度)*12.55mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

M80-4864205厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

M80-4864205数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN M80-4864205 M80-4864205数据手册

M80-4864205封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.2328 ¥ 253.0107
10+ $ 25.6922 ¥ 215.0113
25+ $ 24.0839 ¥ 201.5522
50+ $ 22.9351 ¥ 191.9383
100+ $ 21.841 ¥ 182.7822
250+ $ 20.4751 ¥ 171.3514
500+ $ 19.5975 ¥ 164.0067
库存: 32
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 253.01
