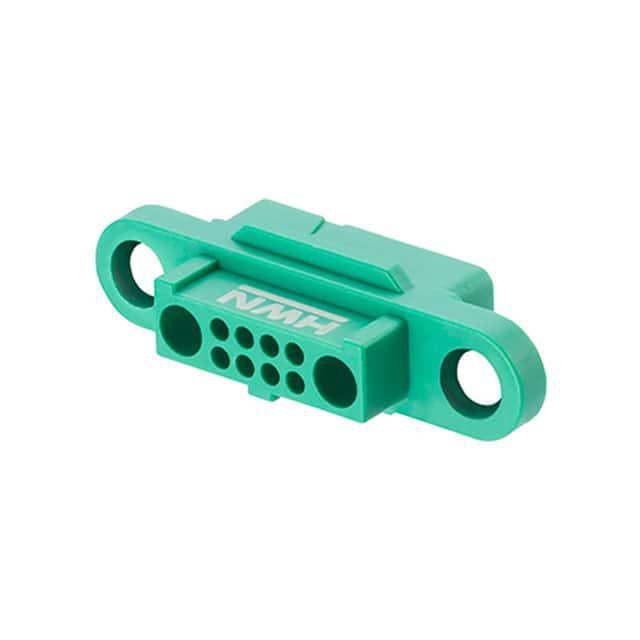

G125-2249600-01-08-01

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 2 10pin Female Socket 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号: G125-2249600-01-08-01
供应商: 海外现货
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-2249600-01-08-01

G125-2249600-01-08-01概述

    Gecko G125系列1.25mm间距高可靠性连接器技术手册

    1. 产品简介


    Gecko G125系列是Harwin公司推出的一款1.25mm间距的高可靠性矩形连接器。其产品线包含三种不同的型号:Gecko-SL(带螺丝锁定)、Gecko-MT(混合技术)和Gecko Latch(原始设计)。这些型号之间的互换性不同,因此在选择时需要特别注意。Gecko G125系列广泛应用于各种场合,如电缆到电缆、电缆到板卡以及板卡到板卡的连接,尤其适用于工业控制、医疗设备和通信设备等领域。

    2. 技术参数


    材料
    - 功率接触件:铍铜,镍金镀层
    - 女信号接触件:铍铜,镍金镀层
    - 男PCB信号接触件:磷青铜,镍金镀层
    - 男电缆信号接触件:黄铜,镍金镀层
    - 外壳:30%玻璃填充热塑性塑料,UL94 V-0
    - 锁扣:铜镍锡合金,镍锡镀层
    - 螺丝锁定装置:不锈钢
    - 金属外壳:铝6061-T6,高磷镍镀层
    - 灌封化合物:Stycast 2651MM催化剂9
    电气特性
    - 电流额定值
    - 信号接触件:单个接触件2.8A,所有接触件2.0A
    - 柔性电路信号接触件:单个接触件0.4A
    - 功率接触件:单个接触件10.0A
    - 其他电气特性
    - 工作电压:1013mbar海平面条件下450V DC或AC峰值
    - 绝缘电阻:初始状态最小10GΩ,条件后≥1GΩ
    - 接触电阻:初始最大20mΩ,条件后最大25mΩ
    环境特性
    - 湿度:93%相对湿度下96小时
    - 温度范围:-65°C至+150°C下30分钟,循环5次
    - 盐雾测试:连续48小时暴露
    - 振动测试:10Hz至2000Hz,振幅1.5mm,加速度198m/s²
    - 冲击测试:Z轴981m/s²,X和Y轴490m/s²
    机械特性
    - 耐久性:接触件1000次操作,锁扣100次操作
    - 插入力:信号接触件2.8N,功率接触件7.0N
    - 拉出力:信号接触件0.2N
    - 接触保持力:信号接触件6.0N,螺丝锁定20.0N,锁扣4.0N

    3. 产品特点和优势


    Gecko G125系列的最大特点是其高可靠性和坚固性。产品设计上采用了多种固定方式,如螺丝锁定和锁扣,确保了连接的稳定性和安全性。此外,该系列产品具备较强的抗振动和冲击能力,适用于恶劣的工作环境。产品材料选用高级别材质,保证了长期的使用寿命和良好的电气性能。

    4. 应用案例和使用建议


    Gecko G125系列广泛应用于工业自动化、医疗器械、通信设备等领域。例如,在工业自动化设备中,Gecko G125系列能够提供稳定的电源和信号传输,减少由于接触不良导致的故障。在使用过程中,建议用户严格按照制造商提供的工具进行压接和装配,以确保最佳性能和稳定性。

    5. 兼容性和支持


    Gecko G125系列的所有接触件均为可替换设计,方便维修和更换。此外,金属外壳兼容于Gecko-SL和Gecko-MT系列,提供了额外的机械、RF和EMC保护。Harwin公司为客户提供详细的技术文档和视频教程,帮助用户快速掌握正确的安装和使用方法。

    6. 常见问题与解决方案


    - Q:如何确保接触件的正确压接?
    - A: 使用推荐的手动压接工具(如Z125-900),并按照制造商的指导手册进行操作。

    - Q:如何提高连接器的抗振动性能?
    - A: 在压接后使用灌封化合物(如Stycast 2651MM催化剂9)对接触件进行后灌封处理。

    7. 总结和推荐


    综上所述,Gecko G125系列是一款具有高可靠性、高性能和广泛应用领域的连接器。其坚固的设计和可靠的性能使其成为工业、医疗和通信领域的理想选择。强烈推荐给需要高性能连接解决方案的用户。

G125-2249600-01-08-01参数

参数
排数 2
触头端接 压接
针脚数 10pin
类型 Receptacle,Screw Lock
颜色 绿色
触头类型 Female Socket
紧固类型 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

G125-2249600-01-08-01厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。
