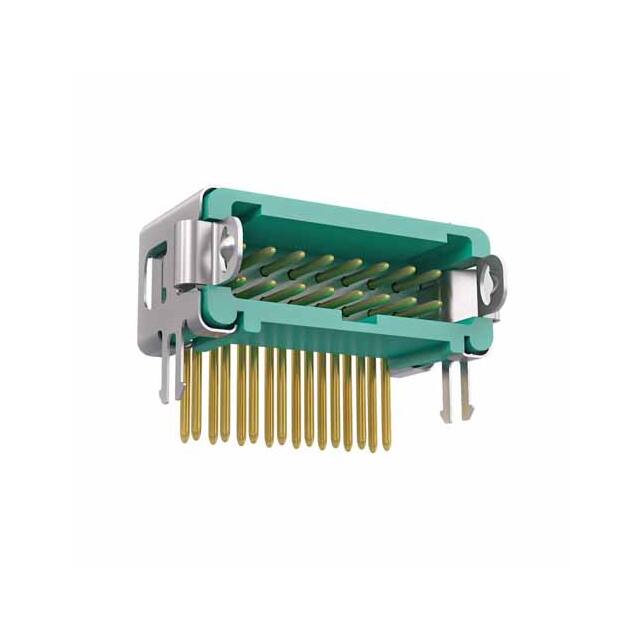

G125-MH11605L1R

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Header,Latch Holder 2 16pin Male Pin 通孔安装
供应商型号: 3756110
供应商: 海外现货
标准整包数: 250
HARWIN 矩形连接器 - 外壳 G125-MH11605L1R

G125-MH11605L1R概述


    产品简介


    Gecko G125系列1.25mm间距高可靠性矩形连接器是一款由Harwin设计生产的高性能电子元器件,适用于电缆到电缆、电缆到板卡及板卡之间的互连。该系列产品包括三种不同的变体:Gecko-SL、Gecko-MT以及原始设计的Gecko Latch。这些连接器具有可靠的机械和电气性能,尤其适合于工业自动化、航空航天、医疗设备等严苛应用环境下的信号和电源传输。

    技术参数


    - 材料:
    - 信号接触点:铍铜,镍金镀层
    - 功率接触点:黄铜,镍金镀层
    - 连接器外壳:玻璃纤维填充的热塑塑料(UL94 V-0)
    - 锁紧结构:铜镍锡合金,镍镀层
    - 螺丝固定装置:不锈钢
    - 金属背壳:铝合金6061-T6,高磷镍镀层
    - 灌封化合物:Stycast 2651MM和催化剂9
    - 电气特性:
    - 信号接触电流(最大):2.8A
    - 功率接触电流(最大):10.0A
    - 工作电压:450V DC或AC峰值(海平面条件下)
    - 介电强度:600V DC或AC峰值(海平面条件下)
    - 接触电阻:初始值小于等于20mΩ,后续条件小于等于25mΩ
    - 绝缘电阻:初始值大于等于10GΩ,后续条件大于等于1GΩ
    - 爬电距离和电气间隙:最小为0.15mm
    - 环境特性:
    - 温度范围:-65°C至+150°C
    - 湿度:93%RH,持续96小时
    - 盐雾测试:连续48小时暴露
    - 振动:频率范围10Hz至2,000Hz,加速度198m/s²
    - 冲击:981m/s²持续6ms,490m/s²持续11ms
    - 加速度:490m/s²
    - 机械特性:
    - 接触耐久性:1,000次操作
    - 插拔力:信号接触2.8N,功率接触7.0N
    - 保持力:信号接触0.2N,接触0.2N,锁紧机构20.0N
    - 擦过行程:信号接触0.1mm,功率接触0.63mm

    产品特点和优势


    Gecko G125系列连接器以其高可靠性、长寿命和广泛的适用性而著称。其独特的螺钉锁紧结构(Screw-Lok)、混合技术接触(Mixed Technology)以及易于释放的锁扣设计(Latch),使其在严苛环境下表现出色。此外,该系列产品通过精密加工和镀层处理确保了出色的电气性能和机械稳定性,是工业级应用的理想选择。

    应用案例和使用建议


    Gecko G125系列广泛应用于各种严苛环境,如工业自动化、航空航天、医疗设备等领域。例如,在自动化生产线中,它可以用于连接传感器和控制器,确保信号的稳定传输。在航空航天领域,该连接器可以承受极端的温度变化和振动,保障系统的正常运行。
    使用建议:
    - 在进行插拔操作时,请遵循制造商提供的指导书,以确保正确的安装和拆卸步骤。
    - 使用专用工具进行接触端子的压接,避免损坏接触点。
    - 由于该系列连接器的防护等级较高,可以在需要额外保护的应用环境中优先考虑。

    兼容性和支持


    - 兼容性:该连接器兼容多种电线规格,并且可通过金属背壳提供额外的机械、射频和EMC保护。
    - 支持:Harwin公司提供了详细的工具使用说明书和技术支持文档,用户可以通过官方网站访问这些资源,以便更好地了解如何正确使用和维护这些连接器。

    常见问题与解决方案


    - Q: 如何正确进行压接?
    - A: 使用推荐的手动压接工具(Z125-900),并严格按照工具说明书进行操作。
    - Q: 如何处理长时间振动下的拉力问题?
    - A: 使用灌封化合物(Stycast 2651MM)进行后灌封,增加附加的应力缓解和密封效果。

    总结和推荐


    Gecko G125系列连接器凭借其卓越的性能和广泛的适应性,成为工业自动化、航空航天及医疗设备等领域的理想选择。它不仅具备高可靠性、长寿命的特点,还拥有优良的电气和机械特性,非常适合在严苛环境下使用。强烈推荐在需要高可靠性的应用场景中使用此连接器。

G125-MH11605L1R参数

参数
触头端接 -
针脚数 16pin
类型 Header,Latch Holder
颜色 -
触头类型 Male Pin
紧固类型 -
排数 2
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

G125-MH11605L1R厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-MH11605L1R数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-MH11605L1R G125-MH11605L1R数据手册

G125-MH11605L1R封装设计

查看详情并下载
Symbol
Footprint
3D Model
