首页  >  产品百科  >  G125-FS11205L0P

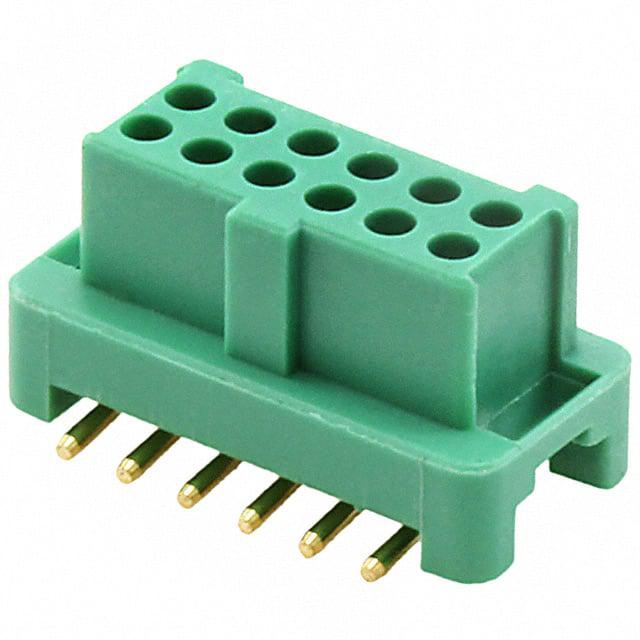

G125-FS11205L0P

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: HARWIN 1.25mm间距12p双排排母 线对板, Gecko系列, 直角, 表面
供应商型号: ET-3812448
供应商: 海外现货
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-FS11205L0P

G125-FS11205L0P概述


    产品简介


    本文介绍的是Harwin公司的G125-FS1XX05L0P系列1.25mm Gecko Female垂直表面贴装(SMT)连接器。这些连接器适用于各种电子设备,如工业控制、通信系统、消费电子产品等领域。它们的主要功能是提供稳定可靠的电气连接,支持多种接触点数(6、10、12、16、20、26、34及50个触点),并具有优良的机械和电气性能。

    技术参数


    以下是G125-FS1XX05L0P系列连接器的技术规格和技术参数:
    - 接触点数: 6, 10, 12, 16, 20, 26, 34, 50
    - 额定电流: 每个触点最高可承载1A的电流
    - 额定电压: 最大可达50V
    - 工作温度范围: -40°C到+85°C
    - 绝缘电阻: ≥100MΩ
    - 耐电压: ≥500VAC
    - 接触电阻: ≤10mΩ
    - 机械寿命: ≥10,000次插拔循环

    产品特点和优势


    G125-FS1XX05L0P系列连接器具有以下显著特点和优势:
    - 高可靠性: 经过严格测试,确保长期稳定可靠的工作。
    - 快速插拔: 设计有独特的弹性接触结构,易于安装且接触良好。
    - 多功能: 支持多种接触点数选择,满足不同应用场景需求。
    - 紧凑设计: 小巧的尺寸有助于节省空间,适合高度集成的设计。
    - 抗振动: 良好的抗振动能力使其适用于严苛的工业环境。

    应用案例和使用建议


    应用案例
    - 工业自动化: 在复杂的工业控制系统中,用于连接传感器和控制器。
    - 通讯设备: 在通信基站和交换机中,作为内部信号传输的接口。
    - 消费电子: 在智能手表、智能手机等便携式设备中,作为数据传输和电源连接的接口。
    使用建议
    - 散热管理: 高电流密度可能导致局部过热,建议采用有效的散热措施。
    - 接触可靠性: 定期检查连接器的接触情况,确保无松动现象。
    - 静电防护: 使用防静电工具处理连接器,避免静电损坏。

    兼容性和支持


    G125-FS1XX05L0P系列连接器支持广泛的应用场景,与大多数标准PCB兼容。Harwin公司提供了详尽的产品文档和技术支持,帮助客户顺利使用和维护这些连接器。

    常见问题与解决方案


    - Q: 插入力过大怎么办?
    - A: 检查连接器是否有异物阻碍,并确保使用适当的插入工具。

    - Q: 接触不良如何解决?
    - A: 清洁接触面并重新插拔连接器,确保没有氧化层影响接触效果。

    - Q: 焊接后出现虚焊怎么办?
    - A: 仔细检查焊接质量,并重新焊接以确保牢固连接。

    总结和推荐


    总体而言,G125-FS1XX05L0P系列1.25mm Gecko Female垂直SMT连接器是一款性能卓越、稳定性强、用途广泛的连接器。它在各种应用场景下均表现出色,尤其适合工业控制和通信领域。基于以上分析,我们强烈推荐这款连接器给需要高性能电气连接解决方案的客户。

G125-FS11205L0P参数

参数
排数 2
触头端接 -
针脚数 12pin
类型 Latch Holder,Receptacle
颜色 绿色
触头类型 Female Socket
紧固类型 -
通用封装 SMD,P=1.25mm
安装方式 贴片安装
应用等级 汽车级,通用级
零件状态 在售

G125-FS11205L0P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-FS11205L0P数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-FS11205L0P G125-FS11205L0P数据手册

G125-FS11205L0P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.568 ¥ 131.5496
10+ $ 12.4596 ¥ 105.2837
100+ $ 9.9734 ¥ 84.2751
500+ $ 9.3462 ¥ 78.975
库存: 46
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 131.54
