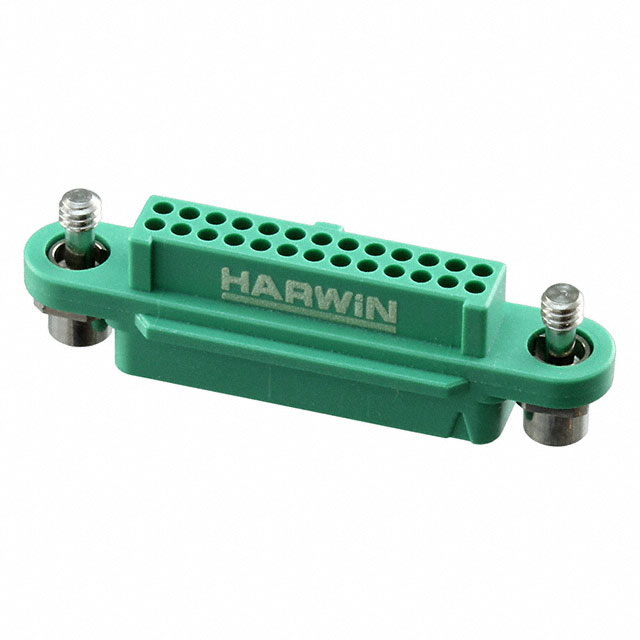

G125-2242696F1

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 2 26pin 螺钉 Female Socket 压接 绿色 面板安装
供应商型号: 3756867
供应商: 海外现货
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-2242696F1

G125-2242696F1概述

    高品质电子元器件产品技术手册:Gecko G125系列1.25mm间距高可靠性连接器

    1. 产品简介


    Gecko G125系列是一款采用1.25mm间距设计的高可靠性矩形连接器。这款连接器有三种不同的型号:Gecko-SL(带螺丝锁扣)、Gecko-MT(混合技术)和Gecko Latch(原始设计)。这三种型号均不可互配,以满足不同的连接需求。
    产品功能和应用领域:
    - Gecko-SL:配备浮动螺丝,适用于需要安全、坚固连接的应用场景。
    - Gecko-MT:提供信号和电源接触,适合电缆或板上配置,同样具有螺丝锁扣选项。
    - Gecko Latch:提供易于释放的锁闩,适用于对连接稳定性和额外安全性的需求较高的场合。
    这些连接器广泛应用于电缆到电缆、电缆到板、板到板的连接领域,适用于工业控制、通讯设备、航空航天等多个领域。

    2. 技术参数


    以下是Gecko G125系列连接器的主要技术参数和性能指标:
    - 材料:信号接触和电源接触均采用铍铜,镀金镍层;外壳采用30%玻璃填充热塑塑料,UL94 V-0等级;螺丝锁扣和卡口采用不锈钢;金属背壳采用铝6061-T6,镀高磷镍。

    - 电气特性:
    - 信号接触电流:单个接触点最大2.8A(环境温度25°C),所有接触点同时使用时最大2.0A(环境温度25°C)。
    - 电源接触电流:每个接触点最大10.0A(环境温度25°C)。
    - 工作电压:海拔1006米,海平面时450V直流或交流峰值;海拔44米时250V直流或交流峰值。
    - 介电耐压:海拔1013米,海平面时600V直流或交流峰值;海拔44米时350V直流或交流峰值。
    - 接触电阻:初始值不超过20mΩ,经条件化后不超过25mΩ。
    - 绝缘电阻:初始值不小于10GΩ(500V直流);条件化后不小于1GΩ(500V直流,盐雾除外)。

    - 环境特性:
    - 湿度测试:93%相对湿度下持续96小时。
    - 温度范围:-65°C至+150°C,循环周期为30分钟,5次循环。
    - 盐雾测试:连续暴露48小时。
    - 振动测试:10Hz至2000Hz,振幅1.5mm,加速度198m/s²(20G),持续2小时。
    - 冲击测试:Z轴方向加速度981m/s²(100G),持续6ms;X、Y轴方向加速度490m/s²(50G),持续11ms。

    - 机械特性:
    - 接触耐久性:信号接触1000次操作,卡口100次操作。
    - 插入力:信号接触最大2.8N,电源接触最大7.0N。
    - 拔出力:每种接触类型最小0.2N,卡口最小4.0N,螺丝锁扣最小20.0N。
    - 螺丝锁扣扭矩:16至18cmN。
    - 接触擦过量:信号接触最小0.1mm,电源接触最小0.63mm。

    3. 产品特点和优势


    Gecko G125系列连接器具备以下显著特点和优势:
    - 高可靠性:通过严苛的振动、冲击和温度测试,确保在恶劣环境下依然保持可靠的连接性能。
    - 多功能设计:三种不同型号满足不同应用场景的需求,如安全、牢固的螺丝锁扣和易于释放的锁闩。
    - 高性能材料:采用高强度和耐腐蚀的材料,确保长期稳定的电气性能。
    - 低接触电阻和高绝缘电阻:确保传输过程中的低损耗和高稳定性。
    这些特点使Gecko G125系列连接器在众多高要求的应用场景中表现出色,如工业自动化、通讯设备和航空航天等领域。

    4. 应用案例和使用建议


    根据技术手册中的描述,Gecko G125系列连接器已被广泛应用于各种工业控制系统中,包括但不限于:
    - 工业自动化系统:用于机器间的可靠连接,确保高效的数据传输和控制信号传递。
    - 通信设备:确保稳定的数据传输和电源供应。
    - 航空航天设备:在极端环境下的可靠连接,如高振动、高低温变化等。
    使用建议:
    - 在进行电缆或板端连接时,务必按照推荐的工具和工艺进行安装,以确保最佳的连接效果。
    - 为提高连接器的抗振动性能,建议在终端应用中使用背胶填充物。
    - 定期检查连接器的连接状态和接触电阻,确保长期的稳定性和可靠性。

    5. 兼容性和支持


    Gecko G125系列连接器提供多种标准和非标准布局选项,包括螺丝锁扣、卡口等多种固定方式。此外,还提供了详细的安装工具和方法指南,确保用户能够顺利安装和使用。
    供应商提供了全面的技术支持和维护服务,包括工具使用说明、安装视频和详细的故障排除指南。

    6. 常见问题与解决方案


    常见问题及其解决方案如下:
    - 问题:连接器接触不良
    - 解决方案:确保连接器插针和插座完全对接,必要时可以尝试重新插拔或使用合适的工具进行调整。
    - 问题:连接器接触电阻偏高
    - 解决方案:检查连接器是否清洁、干燥,如有污染或潮湿需及时处理;必要时更换新的连接器。
    - 问题:连接器无法正确锁定
    - 解决方案:确保螺丝锁扣或卡口正确安装并拧紧至规定的扭矩值。

    7. 总结和推荐


    综上所述,Gecko G125系列连接器凭借其高可靠性、多功能性和优秀的电气性能,在工业控制、通信设备和航空航天等领域展现出极高的应用价值。经过严格的环境测试和验证,它能够在复杂多变的应用环境中保持稳定可靠的性能。
    推荐使用:鉴于Gecko G125系列连接器的优势和适用范围,强烈推荐在工业自动化、通信和航空航天等领域的重要应用中使用。对于追求高可靠性和卓越性能的项目,这款连接器无疑是一个理想的选择。

G125-2242696F1参数

参数
颜色 绿色
触头类型 Female Socket
紧固类型 螺钉
排数 2
触头端接 压接
针脚数 26pin
类型 Receptacle,Screw Lock
安装方式 面板安装
零件状态 在售
包装方式 散装
