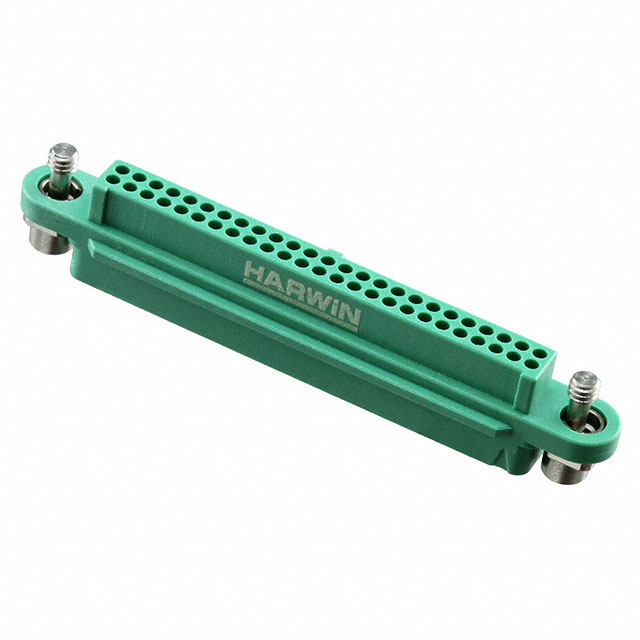

G125-2245096F1

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 2 50pin 螺钉 Female Socket 压接 绿色 面板安装
供应商型号: 3756870
供应商: 海外现货
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-2245096F1

G125-2245096F1概述

    # 高质量文章:Harwin Gecko G125系列高可靠性电子连接器

    1. 产品简介


    Harwin公司的Gecko G125系列连接器是一款1.25mm间距的高可靠性矩形连接器,具有出色的电气性能和机械特性。根据不同的应用需求,G125系列可以分为三种型号:Gecko-SL(螺钉锁定)、Gecko-MT(混合技术)和Gecko Latch(锁扣设计)。这些连接器广泛应用于电缆到电缆、电缆到板、以及板到板的互连,适用于各种严苛的工业环境。

    2. 技术参数


    2.1 材料
    - 信号接触点:铍铜,镍镀金
    - 电源接触点:黄铜,镍镀金
    - 外壳材料:30%玻璃填充热塑塑料,UL94 V-0等级
    - 锁扣材料:铜镍锡合金,镍镀锡
    - 螺钉固定件:不锈钢
    - 金属外壳:6061-T6铝合金,高磷镍镀层
    - 密封材料:Stycast 2651MM及催化剂9
    2.2 电气特性
    - 电流承载能力
    - 信号接触点:每对接口最大2.8A(单个接触点);所有接触点最大2.0A
    - 柔性电路信号接触点:每对接口最大0.4A
    - 电源接触点:每对接口最大10.0A
    - 工作电压:1013毫巴下为450V DC或AC峰值;44毫巴下为250V DC或AC峰值
    - 电压耐受性:1013毫巴下为600V DC或AC峰值;44毫巴下为350V DC或AC峰值
    - 接触电阻:初始最大20mΩ;经过条件处理后最大25mΩ
    - 绝缘电阻:初始最小10GΩ(500V DC),经过条件处理后最小1GΩ(500V DC)
    - 爬电距离:最小0.15mm
    - 间隙距离:最小0.15mm
    2.3 环境特性
    - 湿度测试:93%相对湿度持续96小时
    - 温度范围:30分钟内循环测试,范围从-65°C到+150°C,共计5次
    - 盐雾测试:连续48小时暴露
    - 振动测试:频率从10Hz到2000Hz,加速度1.5mm,加速度198m/s²
    - 冲击测试:Z轴上981m/s²,X和Y轴上490m/s²
    - 冲击严重性:Z轴上40G,X和Y轴上20G
    2.4 机械特性
    - 接触耐用性:1000次操作
    - 锁扣耐用性:100次操作
    - 插入力:信号接触点最大2.8N,电源接触点最大7.0N
    - 拔出力:最小0.2N
    - 接触保持力:最小6.0N
    - 锁扣保持力:最小20.0N
    - 锁扣扭矩:16至18cmN
    - 接触擦拭:信号接触点最小0.1mm,电源接触点最小0.63mm
    2.5 导线终止信息
    - 信号接触点:推荐使用BS 3G 210型A导线,MIL-W-16878/6型ET或NEMA HP3型ET导线
    - 电源接触点:推荐使用M22759/11-18 PTFE(MIL-W-22759/11)导线

    3. 产品特点和优势


    Gecko G125系列连接器的优势在于其高可靠性和多功能性。它采用了独特的螺钉锁定和锁扣设计,确保在各种环境下提供稳定可靠的连接。此外,其广泛的信号和电源接触配置使其能够在多种应用场景中发挥作用。Gecko G125系列还具备卓越的电气性能和抗振动、抗冲击能力,适用于工业自动化、通信设备和交通运输等多个领域。

    4. 应用案例和使用建议


    应用案例
    Gecko G125系列连接器被广泛应用于工业自动化控制系统、铁路信号系统、通信基站等领域。例如,在工业自动化控制中,它们可用于连接传感器、执行器和控制器之间的信号传输,保证数据传输的可靠性和稳定性。
    使用建议
    - 正确选择导线类型和尺寸:根据具体应用场景选择合适的导线类型和尺寸,以确保良好的电气连接。
    - 遵循正确的插拔操作流程:进行插拔操作时,应遵循制造商提供的指南,以避免损坏接触点。
    - 定期检查连接器状态:在使用过程中,定期检查连接器的物理状态和电气性能,确保其始终处于最佳工作状态。

    5. 兼容性和支持


    Gecko G125系列连接器与Harwin提供的其他连接器和工具完全兼容,方便用户进行组装和维护。公司还提供了详细的工具使用说明和视频教程,帮助用户更好地掌握安装和操作技巧。

    6. 常见问题与解决方案


    常见问题及解决方案
    - 问题1:接触点失效
    - 解决方案:检查接触点是否正确安装,并确认导线尺寸是否符合要求。必要时更换新的接触点。

    - 问题2:插入力过大
    - 解决方案:检查接触点和导线是否受到污染或损坏。清洁接触点并确保导线连接正确。
    - 问题3:接触点腐蚀
    - 解决方案:检查密封材料是否完好。如发现损坏,应及时更换新的密封材料。

    7. 总结和推荐


    总体而言,Gecko G125系列连接器凭借其出色的性能和可靠性,成为工业和商业应用中的理想选择。无论是用于工业自动化还是通信设备,这款连接器都能提供稳定可靠的互连解决方案。强烈推荐此产品给需要高性能连接器的用户。

G125-2245096F1参数

参数
触头端接 压接
针脚数 50pin
类型 Receptacle,Screw Lock
颜色 绿色
触头类型 Female Socket
紧固类型 螺钉
排数 2
安装方式 面板安装
零件状态 在售
包装方式 散装

G125-2245096F1厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。
