首页  >  产品百科  >  G125-2241096F2

G125-2241096F2

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 2 10pin 螺钉 Female Socket 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号: 855-G125-2241096F2
供应商: Mouser
标准整包数: 1

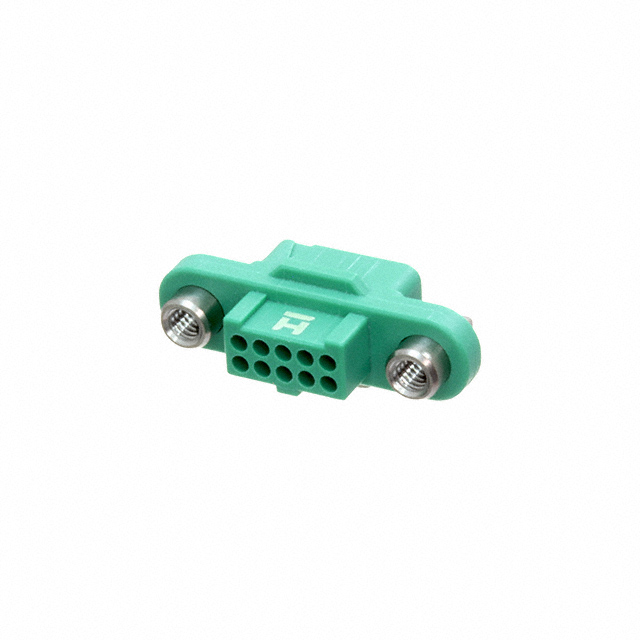

HARWIN 矩形连接器 - 外壳 G125-2241096F2

G125-2241096F2概述


    产品简介


    Gecko G125系列高可靠性连接器是一款采用1.25毫米间距设计的矩形高可靠性连接器,其型号以"G125"开头。这些连接器根据设计特性分为三种不同的变体:Gecko-SL(螺丝锁紧)、Gecko-MT(混合技术)和Gecko Latch(卡扣式)。这三种变体具有各自独特的功能,但不互相兼容。Gecko G125系列连接器适用于电缆到电缆、电缆到板、板到板之间的连接,广泛应用于需要高可靠性的场合。

    技术参数


    电气特性:
    - 信号接触电流:单个连接器一个接触点承载,25°C环境下的最大电流为2.8A;所有接触点承载,25°C环境下的最大电流为2.0A。
    - 柔性电路信号接触电流:单个连接器一个接触点承载,25°C环境下的最大电流为0.4A。
    - 功率接触电流:通过所有接触点,25°C环境下的最大电流为10.0A。
    电气特性(其他):
    - 工作电压:在海平面条件下,1,006mbar时可达450V DC或AC峰值;在21,336米(70,000英尺)高空条件下,44mbar时为250V DC或AC峰值。
    - 电介质强度测试:在海平面条件下,1,013mbar时达到600V DC或AC峰值;在21,336米(70,000英尺)高空条件下,44mbar时为350V DC或AC峰值。
    - 接触电阻:初始值最大20mΩ;条件后最大25mΩ。
    - 绝缘电阻:初始值最小10GΩ,500V DC;条件后(盐雾条件除外)最小1GΩ,500V DC。
    - 爬电距离:接触到接触最小0.15mm。
    - 清晰距离:接触到接触最小0.15mm。
    环境特性:
    - 湿度:93%相对湿度下96小时。
    - 温度范围:30分钟驻留时间,5个周期,-65°C至+150°C。
    - 高温寿命测试:在无负载的情况下,温度为+150°C±5°C。
    - 盐雾:连续暴露48小时。
    - 振动:频率从10Hz到2,000Hz,振幅1.5mm,加速度198m/s²(20G),持续2小时。
    - 冲击:Z轴方向981m/s²(100G),持续6ms;X轴和Y轴方向490m/s²(50G),持续11ms。
    - 碰撞:加速度40G,冲击次数4,000±10次。
    - 加速度:50G。

    产品特点和优势


    Gecko G125系列连接器的主要特点和优势包括:
    - 高可靠性:采用高纯度的酸金涂层,确保长期稳定运行。
    - 强化机械结构:螺丝锁紧和卡扣式设计提供额外的机械稳定性。
    - 广泛适用性:适用于多种配置,包括电缆到电缆、电缆到板、板到板连接。
    - 多样化的安装方式:支持板装、面板安装以及浮式安装。
    - 低维护需求:设计旨在减少接触磨损,确保长期使用寿命。

    应用案例和使用建议


    应用案例:
    - 工业自动化:在工厂自动化系统中,用于机器人控制单元与传感器、执行器之间的连接。
    - 航空航天:在卫星通信系统中,用于确保高可靠性信号传输。
    使用建议:
    - 在使用过程中,建议定期检查连接器的接触状态,以确保良好的电气连接。
    - 对于需要频繁插拔的场合,建议使用带有锁定机构的连接器,提高连接的可靠性。

    兼容性和支持


    兼容性:
    - 金属背壳:兼容Gecko-SL和Gecko-MT系列,提供机械保护、RF屏蔽和EMC保护。
    - 工具套装:支持Z125系列工具套件,便于快速组装和维护。
    支持和维护:
    - 哈威工业提供了详细的工具说明书(如IS-37和IS-44)和在线视频教程,帮助用户进行正确的组装和维修。
    - 官方网站提供了详细的安装指导和故障排除指南。

    常见问题与解决方案


    常见问题与解决方案:
    - 问题:接触不良
    - 解决方案:重新清洁接触点并施加适当的导电膏。
    - 问题:接触电阻高
    - 解决方案:检查接触点是否有氧化或腐蚀现象,必要时更换新的接触器。
    - 问题:振动导致连接松动
    - 解决方案:在接触点处增加防震胶或使用带锁紧功能的连接器。

    总结和推荐


    综合评估:
    - 优点:Gecko G125系列连接器具有高可靠性、机械坚固和易于安装的优点。其广泛的适用性和多样化的配置使其成为多种工业应用的理想选择。
    - 推荐:强烈推荐在高要求的应用场景中使用Gecko G125系列连接器,如工业自动化、航空航天和医疗设备等领域。
    综上所述,Gecko G125系列连接器凭借其卓越的性能和可靠性,值得在各种高要求的应用环境中选用。

G125-2241096F2参数

参数
触头端接 压接
针脚数 10pin
类型 Receptacle,Screw Lock
颜色 绿色
触头类型 Female Socket
紧固类型 螺钉
排数 2
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

G125-2241096F2厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-2241096F2数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 外壳 HARWIN G125-2241096F2 G125-2241096F2数据手册

G125-2241096F2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.7315 ¥ 124.4812
10+ $ 11.7504 ¥ 99.2909
20+ $ 11.5776 ¥ 97.8307
50+ $ 11.0052 ¥ 92.9939
100+ $ 10.4976 ¥ 88.7047
200+ $ 9.303 ¥ 78.6104
500+ $ 8.7045 ¥ 73.553
1000+ $ 7.434 ¥ 62.8173
库存: 21
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 124.48
直接购买
加入购物车
