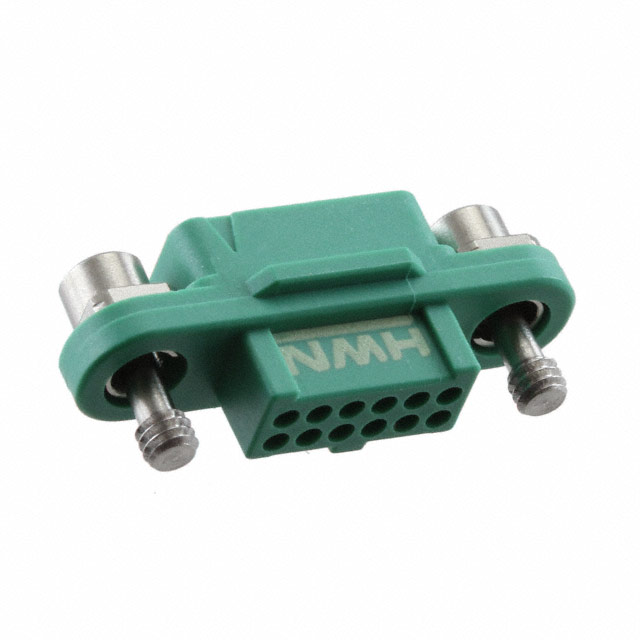

G125-2241296F1

产品分类: 矩形连接器 - 外壳
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 2 12pin 螺钉 Female Socket 压接 绿色 面板安装
供应商型号: 855-G125-2241296F1
供应商: Mouser
标准整包数: 1
HARWIN 矩形连接器 - 外壳 G125-2241296F1

G125-2241296F1概述

    电子元器件产品技术手册

    产品简介


    Gecko G125系列1.25mm间距高可靠性矩形连接器是Harwin公司开发的一种高性能电子元器件。该系列产品包括三种不同的变体:Gecko-SL(带螺丝固定)、Gecko-MT(混合技术)和Gecko Latch(原始设计)。这些连接器主要用于电缆到电缆、电缆到板、板到板的应用场景,支持信号和电源连接,并提供通过板固定或表面贴装等多种安装方式。

    技术参数


    1. 材料:
    - 功率接触件: 铍铜,镍镀金上覆盖金
    - 女信号接触件: 铍铜,镍镀金上覆盖金
    - 男性PCB信号接触件: 磷青铜,镍镀金上覆盖金
    - 男性电缆信号接触件: 黄铜,镍镀金上覆盖金
    - 底座: 30%玻璃填充热塑性塑料,UL94 V-0
    - 按钮: 铜镍锡合金,镍镀层上覆盖锡
    - 螺丝固定件: 不锈钢
    - 金属外壳: 6061-T6铝合金,高磷镍镀层
    - 填充化合物: Stycast 2651MM,催化剂9
    2. 电气特性:
    - 电流等级:
    - 信号接触: 单个接触最大2.8A,所有接触最大2.0A
    - 灵活电路信号接触: 单个接触最大0.4A
    - 功率接触: 单个接触最大10.0A
    - 工作电压:
    - 在1,006mbar,海平面上为450V直流或峰值交流电压
    - 在44mbar,21,336米(70,000英尺)下为250V直流或峰值交流电压
    - 电压耐受性:
    - 在1,013mbar,海平面上为600V直流或峰值交流电压
    - 在44mbar,21,336米(70,000英尺)下为350V直流或峰值交流电压
    - 接触电阻:
    - 初始值最大20mΩ
    - 条件后最大25mΩ
    - 绝缘电阻:
    - 初始值最小10GΩ
    - 条件后最小1GΩ
    - 爬电距离:
    - 最小0.15mm
    - 间隙距离:
    - 最小0.15mm
    3. 环境特性:
    - 湿度: 93%RH持续96小时
    - 温度范围: -65°C至+150°C持续30分钟,循环5次
    - 盐雾暴露: 连续48小时
    - 振动: 10Hz至2,000Hz,1.5mm,198m/s²(20G),持续2小时
    - 冲击: Z轴981m/s²(100G)持续6ms,X和Y轴490m/s²(50G)持续11ms
    - 加速: 490m/s²(50G)

    产品特点和优势


    Gecko G125系列连接器具备以下显著特点和优势:
    - 高可靠性: 采用高性能材料和先进的制造工艺,确保长时间稳定运行。
    - 多用途连接: 支持信号和功率连接,适用于各种应用场景。
    - 灵活安装: 可选择通过板固定或表面贴装,满足不同设计需求。
    - 机械强度高: 具备较高的插入力和拔出力,增强机械连接的稳定性。

    应用案例和使用建议


    Gecko G125系列连接器广泛应用于工业控制、航空航天、通信设备等领域。例如,在工业自动化控制系统中,该连接器可用于信号传输和电源分配;在航空电子系统中,其高可靠性和抗振动能力使其成为理想的连接方案。建议在使用过程中注意连接器的防水、防尘处理,以保证长期稳定性。

    兼容性和支持


    Gecko G125系列连接器可与其他标准连接器兼容。制造商提供详细的工具使用指南和技术支持文档,帮助用户高效进行安装和维护。

    常见问题与解决方案


    1. 问题: 连接器无法正确锁定。
    - 解决方案: 检查是否按照正确的顺序进行安装,并确保螺钉已完全拧紧。
    2. 问题: 信号传输不稳定。
    - 解决方案: 检查接触件是否正确安装,确认没有虚焊现象。

    总结和推荐


    Gecko G125系列连接器以其出色的电气特性和环境适应性,在多个领域表现出色。其强大的机械结构和可靠的连接性能使其成为一款值得推荐的优质产品。无论是工业控制还是航空航天应用,这款连接器都是一个理想的选择。

G125-2241296F1参数

参数
排数 2
触头端接 压接
针脚数 12pin
类型 Receptacle,Screw Lock
颜色 绿色
触头类型 Female Socket
紧固类型 螺钉
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

G125-2241296F1厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。
