77SPT36-01-1-02N

产品分类: 旋转开关
厂牌: GRAYHILL
产品描述: SPDT 固定 1 28V 115V 非短路(BBM) 通孔安装,面板安装 12.7mm(长度)*20.45mm(高度)
供应商型号: N-77SPT36-01-1-02N
供应商: 云汉优选
标准整包数: 1

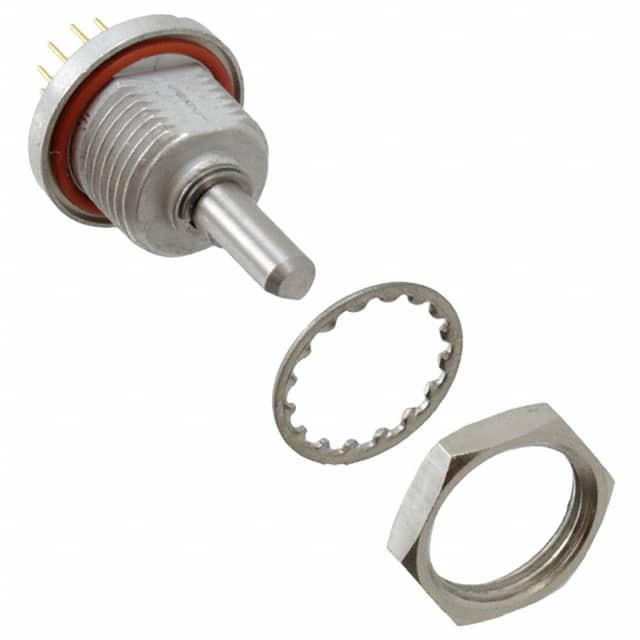

GRAYHILL 旋转开关 77SPT36-01-1-02N

77SPT36-01-1-02N概述

    单极旋转开关(Single-Deck Rotary Switch)技术手册解析

    一、产品简介


    产品类型:单极旋转开关
    主要功能:用于手持设备、夜视仪、激光瞄准器等领域的控制开关。支持非短路和短路切换模式,提供单极和双极配置选项。
    应用领域:
    - 手持无线电设备
    - 医疗手持设备
    - 夜视产品
    - 激光瞄准装置

    二、技术参数


    以下是本产品的核心技术参数:
    - 额定负载:最大200 mA
    - 接触电阻:初始值≤15 mΩ,最大值≤50 mΩ
    - 绝缘电阻:初始≥50 MΩ,100 VDC条件下
    - 电压击穿:初始600 Vac,使用后≥250 Vac
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +100°C
    - 最大振动:符合MIL-DTL-3786, MIL-STD-202标准
    - 最大冲击力:7.5 in-lbs(英寸磅)
    - 最大重量:4.7克(带硬件),3.9克(不带硬件)
    机械参数:
    - 外径:0.5英寸 [12.7 mm]
    - 中心孔直径:0.2英寸 ±0.004 [5.08 ±0.1 mm]
    - 旋转扭矩:最小3 in-oz,最大7 in-oz

    三、产品特点和优势


    1. 紧凑设计:最小化面板后方空间占用,特别适合便携式设备。
    2. 灵活性强:支持连续旋转和固定止动两种模式。
    3. 高性能密封:提供标准密封和工艺密封选项,可适应苛刻环境。
    4. 耐用性强:高强度止动结构,支持较大的推力负载。

    四、应用案例和使用建议


    典型应用:
    - 手持医疗设备中用于功能选择开关
    - 夜视设备中作为电源控制开关
    使用建议:
    - 确保在安装时严格遵守推荐扭矩(12 in-lb),避免过紧导致损坏。
    - 避免通过PCB直接施加扭矩,建议用面板平面限制旋转。
    - 在恶劣环境下,建议启用密封选项以提高可靠性。

    五、兼容性和支持


    - 兼容性:支持与多种PCB布局匹配,客户需自定义定位孔数据。
    - 技术支持:由当地分销商和授权销售办公室提供产品支持,同时可根据特殊需求定制。

    六、常见问题与解决方案


    1. 问题:开关在旋转过程中发出异响。
    解决方法:检查是否需要添加润滑剂,并确保旋转角度符合规格要求。
    2. 问题:接点接触不良。
    解决方法:清洁接点并重新调整旋转位置,确保接触面清洁。
    3. 问题:外部防水性能不足。
    解决方法:选用带密封功能的型号(标记为"S")。

    七、总结和推荐


    综上所述,这款单极旋转开关凭借其小型化设计、高可靠性及多样化配置,非常适合应用于严苛环境下的手持设备。尤其是其强大的密封性能和多变的短路特性使其在市场上具有很强的竞争优势。如果您需要一款高性能且易于集成的小型旋转开关,这款产品是一个非常值得推荐的选择。

77SPT36-01-1-02N参数

参数
最大交流触点电压 115V
最大直流触点电压 28V
转档方式 固定
触点时间 非短路(BBM)
引脚数量 -
每层极数 1
开关功能 -
开关配置 SPDT
长*宽*高 12.7mm(长度)*20.45mm(高度)
安装方式 通孔安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

77SPT36-01-1-02N厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

77SPT36-01-1-02N数据手册

厂牌 PDF简要描述 下载
GRAYHILL 旋转开关 GRAYHILL 77SPT36-01-1-02N 77SPT36-01-1-02N数据手册

77SPT36-01-1-02N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 62.8156 ¥ 533.9326
7+ $ 61.0378 ¥ 518.8213
13+ $ 50.847 ¥ 432.1995
25+ $ 42.7176 ¥ 363.0996
100+ $ 34.9656 ¥ 297.2076
250+ $ 31.875 ¥ 270.9375
库存: 2991
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1067.86
