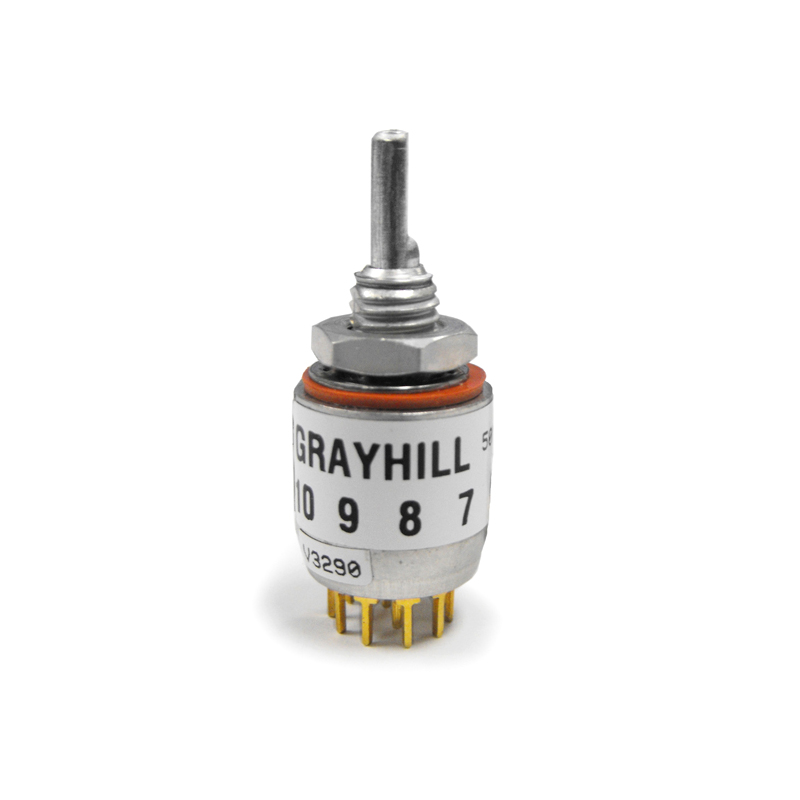

50L90-01-1-04N

产品分类: 旋转开关
厂牌: GRAYHILL
产品描述: SP4T 固定 1 28V 115V 非短路(BBM) 焊接安装,面板安装 12.7mm(长度)*35.46mm(高度)
供应商型号: N-50L90-01-1-04N
供应商: 云汉优选
标准整包数: 1
GRAYHILL 旋转开关 50L90-01-1-04N

50L90-01-1-04N概述

    Grayhill 单层旋转开关技术手册

    产品简介


    Grayhill 提供了一种高效的单层旋转开关,适用于各种工业应用。这类旋转开关具备多种功能,包括非短路接触和多种角度的投掷选项(如22.5°、30°、36°、45°、60°和90°),使得它们能够灵活适应不同的电路设计需求。这些旋转开关主要应用于医疗设备、航空航天、军事系统、工业自动化和通信设备等领域。

    技术参数


    电气特性
    - 额定电流:直流电阻性负载下可达200 mA(85°C);交流电阻性负载下可达150 mA(85°C);直流感性负载下可达30 mA(85°C);直流灯负载下可达100 mA(85°C);交流灯负载下可达75 mA(85°C)。
    - 额定电压:直流28 V(最大电流200 mA);交流115 V(最大电流150 mA);交流220 V(最大电流75 mA)。
    - 接触电阻:初始接触电阻不超过10毫欧姆,最大值为20毫欧姆。
    - 绝缘电阻:最低绝缘电阻为1,000兆欧。
    - 耐压能力:最小击穿电压为600伏交流。
    机械特性
    - 外壳材质:塑料底座,尼龙凸轮,不锈钢转轴、止动片、止动臂、推力垫圈和保持环,镀镍钢球,锌镀锡套管,不锈钢弹簧。
    - 密封性:具有硅橡胶面板密封和氟硅橡胶轴密封,确保防水性能。
    - 安装:采用螺母和内齿锁紧垫圈固定,最大安装扭矩为15英寸-磅。
    环境条件
    - 操作温度范围:从25°C到85°C。
    - 工作压力:标准大气压和低至70,000英尺高度下的低压环境。

    产品特点和优势


    - 多功能性:提供多达4极,每极最多16个位置的选择,适用于复杂的电路设计。
    - 易于配置:通过调整止动片的数量和位置,用户可以轻松定制旋转开关的转动角度。
    - 可靠性高:接触力超过80克,保证了良好的电气连接稳定性。
    - 耐用性好:采用不锈钢材料,能够在恶劣环境中长期稳定工作。

    应用案例和使用建议


    应用案例:
    - 在医疗设备中作为选择不同工作模式的开关。
    - 在航空航天设备中控制各种系统的切换。
    - 在工业自动化领域作为设备操作控制装置。
    使用建议:
    - 根据实际应用需求选择合适的投掷角度。
    - 在复杂环境下使用时,建议增加额外的防护措施以提高开关的耐用性。
    - 定期检查和维护以确保最佳性能。

    兼容性和支持


    这些旋转开关与大多数电路板兼容,包括PCB板和焊线端子。制造商提供了完善的客户服务和技术支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    问题1:如何调整开关的投掷角度?
    - 解决方案:使用调整止动件插入适当的槽中来限制旋转角度。具体位置可以根据需要调整,确保开关符合应用要求。
    问题2:在潮湿环境下使用时,如何防止水进入?
    - 解决方案:使用面板密封和轴密封来防止水分侵入。确保密封件完整无损,并定期检查以维持良好的防水效果。

    总结和推荐


    综上所述,Grayhill的单层旋转开关凭借其卓越的电气特性和机械特性,非常适合于多种工业应用场合。产品的多功能性和可配置性使得它能够满足不同客户的需求,而其强大的兼容性和可靠的支持服务进一步提升了产品的市场竞争力。因此,强烈推荐这款旋转开关给需要高效、可靠的开关解决方案的应用场合。

50L90-01-1-04N参数

参数
最大直流触点电压 28V
转档方式 固定
触点时间 非短路(BBM)
引脚数量 -
每层极数 1
开关功能 -
开关配置 SP4T
最大交流触点电压 115V
长*宽*高 12.7mm(长度)*35.46mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

50L90-01-1-04N厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

50L90-01-1-04N数据手册

厂牌 PDF简要描述 下载
GRAYHILL 旋转开关 GRAYHILL 50L90-01-1-04N 50L90-01-1-04N数据手册

50L90-01-1-04N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 72.5146 ¥ 616.3741
7+ $ 70.4623 ¥ 598.9295
13+ $ 58.7112 ¥ 499.0452
25+ $ 49.317 ¥ 419.1945
100+ $ 40.4022 ¥ 343.4187
250+ $ 36.8322 ¥ 313.0737
库存: 4
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1232.74
直接购买
加入购物车
