首页  >  产品百科  >  50DP60-01-1-AJN

50DP60-01-1-AJN

产品分类: 旋转开关
厂牌: GRAYHILL
产品描述: SP6T 可调 1 28V 115V 非短路(BBM) 通孔安装,面板安装 12.7mm(长度)*29.52mm(高度)
供应商型号: 50DP60-01-1-AJN
供应商: Master
标准整包数: 1

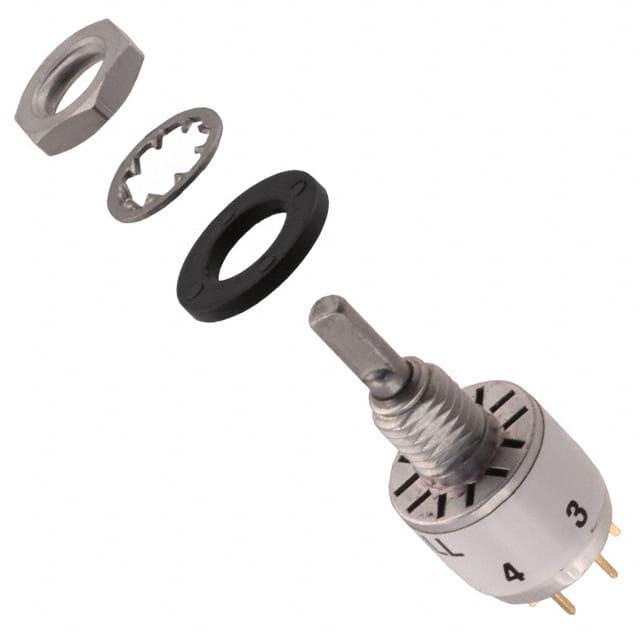

GRAYHILL 旋转开关 50DP60-01-1-AJN

50DP60-01-1-AJN概述

    旋转开关技术手册

    产品简介


    Grayhill单层旋转开关是精密设计的电子元器件,主要用于需要精确控制的应用场景。这类开关具有高达4极、最多16个位置的特点,能够实现22.5°到90°的不同角度投掷。其小巧的0.5英寸直径使其在空间受限的应用中表现出色。此外,选择从22.5°到90°不同角度的抛掷使得这些开关在各种不同的电路设计中都适用。根据具体需求,这些开关可采用焊接端子或PCB端子进行连接,为各种类型的电路板提供了灵活的选择。其坚固的不锈钢轴和不锈钢止动片可以提供长期的稳定性和可靠性,同时确保电磁干扰(EMI)和射频干扰(RFI)的屏蔽效果良好。

    技术参数


    - 电气参数:
    - 工作电流:最高可达200mA(直流28V),150mA(交流115V),75mA(交流220V)
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小1,000兆欧姆
    - 耐电压:最小600伏交流电
    - 机械参数:
    - 重量:约0.05磅(具体数值待补充)
    - 操作扭矩:8至24盎司英寸(取决于极数)
    - 环境适应性:
    - 操作温度范围:-40°C至85°C
    - 湿度范围:-40°C至85°C

    产品特点和优势


    - 多种角度选项:这些开关提供从22.5°到90°的多种角度选择,满足不同应用场景的需求。
    - 高可靠性:接触点采用不锈钢材料,具有超过80克的接触力,保证了良好的电气性能和长寿命。
    - 多极配置:支持多达4个极的配置,每个开关最多可以设置16个位置,极大地提高了灵活性。
    - 防水密封:具有防水和防尘设计,确保长时间可靠运行。
    - 快速安装:提供多种安装方式,如焊接端子和PCB端子,便于集成到现有系统中。
    - 广泛的电气认证:产品通过了军用标准认证(MIL-S-3786/20 和 MIL-S-3786/35),适用于对质量要求高的工业和军事应用。

    应用案例和使用建议


    这些旋转开关非常适合用于自动化控制系统、机器人、医疗设备、航空航天和其他需要精密控制的应用场合。建议用户在选择时考虑特定的电压和电流要求,以确保最佳性能。对于极端环境下的应用,建议选择带有军用标准认证的产品。

    兼容性和支持


    这些开关的焊锡引脚和PCB端子设计使得它们易于与大多数现代电子设备兼容。制造商提供详细的安装指南和技术支持,包括军用标准版本的特殊要求。客户可以从当地的授权分销商处购买产品,并获得专业的技术支持。

    常见问题与解决方案


    - 问题:开关的操作扭矩如何调整?
    - 解决方案:可以通过插入止动片来限制开关的转动角度。止动片位于开关底座的槽内,用户可以根据需求插入或移除。
    - 问题:开关无法正常切换怎么办?
    - 解决方案:检查开关的电气连接是否正确,并确保操作环境符合产品的电气参数要求。如果仍然存在问题,联系Grayhill的客户服务部门寻求帮助。

    总结和推荐


    Grayhill的单层旋转开关是一款高性能的电子元件,适用于多种工业和商业应用。其广泛的电气参数、独特的设计和良好的可靠性使其成为许多领域的首选产品。特别是对于需要极高可靠性和广泛操作条件的应用,这些旋转开关提供了卓越的价值和性能。因此,我们强烈推荐在相关项目中使用Grayhill的单层旋转开关。

50DP60-01-1-AJN参数

参数
每层极数 1
开关功能 -
开关配置 SP6T
最大交流触点电压 115V
最大直流触点电压 28V
转档方式 可调
触点时间 非短路(BBM)
引脚数量 -
长*宽*高 12.7mm(长度)*29.52mm(高度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 散装

50DP60-01-1-AJN厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

50DP60-01-1-AJN数据手册

厂牌 PDF简要描述 下载
GRAYHILL 旋转开关 GRAYHILL 50DP60-01-1-AJN 50DP60-01-1-AJN数据手册

50DP60-01-1-AJN封装设计

查看详情并下载
Symbol
Footprint
3D Model
