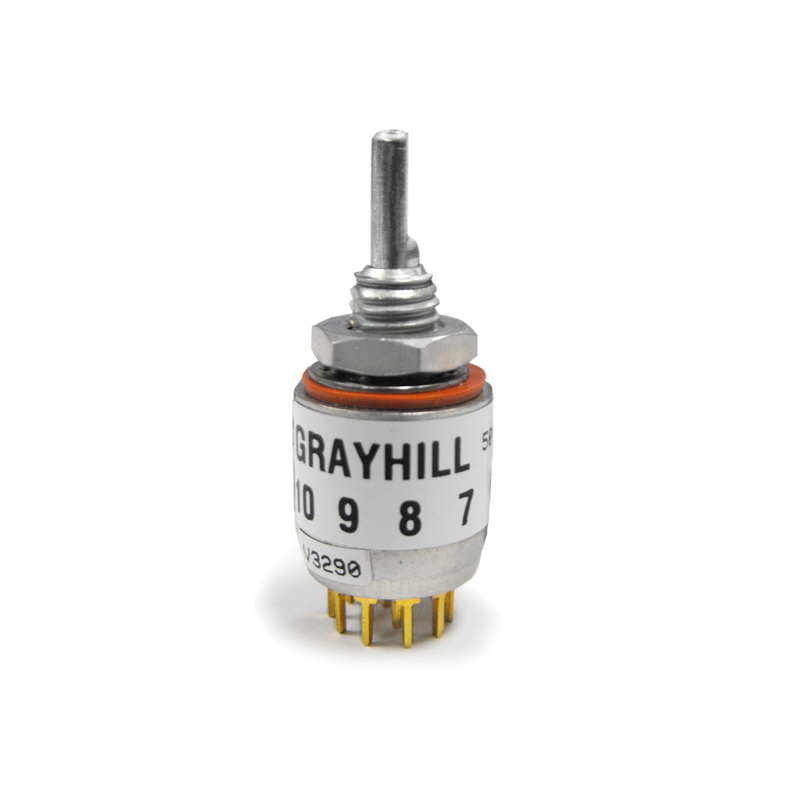

50EP36-01-1-06S

产品分类: 旋转开关
厂牌: GRAYHILL
产品描述: SP6T 1 28V 220V 通孔安装,面板安装 12.7mm(长度)*29.52mm(高度)
供应商型号: N-50EP36-01-1-06S
供应商: 云汉优选
标准整包数: 1
GRAYHILL 旋转开关 50EP36-01-1-06S

50EP36-01-1-06S概述

    单层旋转开关技术手册
    Grayhill, Inc.是一家专注于旋转开关产品的公司,其产品广泛应用于工业控制、仪器仪表等领域。本文将详细介绍Grayhill单层旋转开关的技术规格、功能特点及其应用案例,并提供相关的使用建议和解决方案。

    1. 产品简介


    Grayhill的单层旋转开关是一种具有高可靠性和灵活性的产品,可以应用于多种场景。该产品具备多种规格型号,支持PC板焊接或焊料引脚安装,适用于不同的电路设计需求。同时,该产品还提供可选的密封选项,增强了其在恶劣环境下的使用性能。

    2. 技术参数


    - 电气参数
    - 额定电流:直流条件下200mA,交流条件下150mA。
    - 工作电压范围:直流28V(最大200mA),交流115V(最大150mA)。
    - 接触电阻:最大20毫欧姆(初始值为10毫欧姆)。
    - 绝缘电阻:最小1000兆欧姆。
    - 电压耐受性:最小600伏特交流电。
    - 物理参数
    - 直径:0.5英寸。
    - 旋转角度:支持22.5°、30°、36°、45°、60°和90°。
    - 位置数:最高可达16个。
    - 终端样式:可选择PC端子或焊料引脚。
    - 材质:基座采用热固塑料;触点采用贵金属合金镀金。
    - 操作温度范围:标准款式为-40°C至+85°C;军用级别款式为-65°C至+85°C。
    - 使用寿命
    - 在上述额定电流和电压下,可承受25,000次操作循环。

    - 机械参数
    - 按钮直径:0.25英寸。
    - 密封材料:面板密封采用硅橡胶,轴封采用氟硅胶。
    - 安装扭矩:最大15英尺磅。

    3. 产品特点和优势


    - 小型化设计:直径仅0.5英寸,非常适合空间受限的应用。
    - 多位置选择:最多可设置16个位置,以满足不同应用的需求。
    - 多种终端配置:提供PC端子和焊料引脚两种方式,便于灵活安装。
    - 防电磁干扰:采用不锈钢材质的正向接地结构,确保良好的EMI/RFI屏蔽效果。
    - 易于调整:支持22.5°到90°的旋转角度,能够适应不同的应用场景。
    - 高可靠性:经过严格测试,寿命高达25,000次循环。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化控制:用于各类机器的控制面板上,实现设备的启停及状态切换。
    - 医疗设备:在便携式监护仪中,通过旋转开关来调整参数设置。
    - 仪表仪器:用于控制台上的仪器选择与调节。
    使用建议
    - 优化空间利用:在设计时,优先考虑小型化设计,节省安装空间。
    - 合理规划电路布局:根据实际需要选择合适的旋转角度和位置数,避免资源浪费。
    - 注意散热管理:虽然开关自身发热量较低,但长时间工作仍需关注设备的整体散热情况。

    5. 兼容性和支持


    - 兼容性:该产品适用于大多数常见的PCB设计,兼容现有的焊盘布局。
    - 技术支持:Grayhill提供了全面的技术文档和支持服务,包括详细的安装指南和故障排除手册。如有任何疑问,可随时联系技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常转动 | 检查是否有异物卡住,或者检查止动装置是否设置正确。 |
    | 接触不良 | 清洁触点,必要时更换新的接触弹簧。 |
    | 焊接后无法牢固固定 | 确保焊接质量良好,或重新校准安装角度。 |

    7. 总结和推荐


    总体而言,Grayhill的单层旋转开关以其紧凑的设计、高可靠性以及丰富的配置选项,在工业自动化、医疗设备和仪表仪器等多个领域展现出了强大的竞争力。如果您正在寻找一款既实用又耐用的旋转开关产品,那么这款产品无疑是一个值得考虑的选择。无论是针对新项目还是替换现有系统,它都是一个理想之选。

50EP36-01-1-06S参数

参数
开关配置 SP6T
最大交流触点电压 220V
最大直流触点电压 28V
转档方式 -
触点时间 -
引脚数量 -
每层极数 1
开关功能 -
长*宽*高 12.7mm(长度)*29.52mm(高度)
安装方式 通孔安装,面板安装
包装方式 散装

50EP36-01-1-06S厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

50EP36-01-1-06S数据手册

厂牌 PDF简要描述 下载
GRAYHILL 旋转开关 GRAYHILL 50EP36-01-1-06S 50EP36-01-1-06S数据手册

50EP36-01-1-06S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 61.1726 ¥ 519.9671
6+ $ 50.0065 ¥ 425.0553
13+ $ 46.5528 ¥ 395.6988
25+ $ 41.5956 ¥ 353.5626
100+ $ 34.0578 ¥ 289.4913
250+ $ 31.0692 ¥ 264.0882
库存: 15
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1039.93
