50D36-01-2-AJS

产品分类: 旋转开关
厂牌: GRAYHILL
产品描述: DP5T 可调 2 28V 115V 短路(MBB) 焊接安装,面板安装 12.7mm(长度)*35.46mm(高度)
供应商型号: N-50D36-01-2-AJS
供应商: 云汉优选
标准整包数: 1

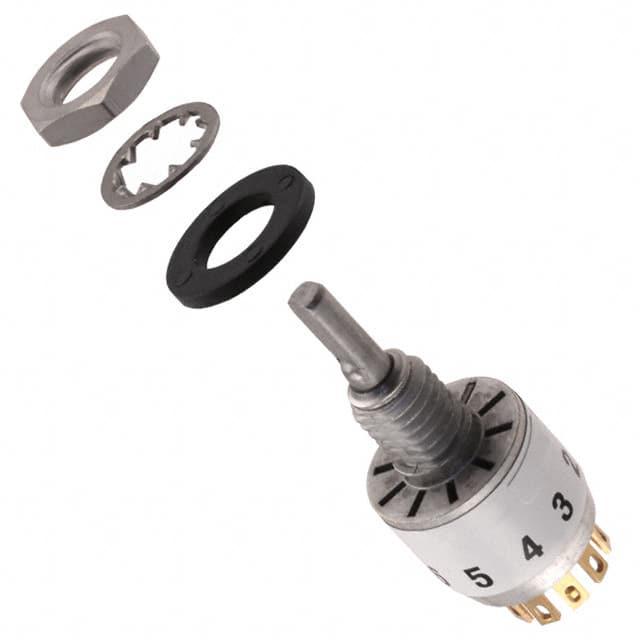

GRAYHILL 旋转开关 50D36-01-2-AJS

50D36-01-2-AJS概述

    # Grayhill 单层旋转开关:产品技术手册解析

    1. 产品简介


    Grayhill 的单层旋转开关(Single Deck Rotary Switches)是一款设计精良的电子元件,广泛应用于各种工业控制、测量仪器和通信设备中。该产品提供多达 16 个位置选项,可配置为多达 4 极,满足不同应用场景的需求。其独特的特点包括正极接地设计(Positive Shaft Grounding),用于 EMI/RFI 屏蔽。旋转开关具有多种角度选择(22.5°、30°、36°、45°、60° 和 90°),适用于需要高精度定位的场合。
    主要功能包括:
    - 高达 4 极的多位置选择。
    - 支持 PCB 或焊料引脚终端安装方式。
    - 提供完整的密封选项,适合严苛的工作环境。
    - 军工级别的质量保证(如 MIL-S-3786 标准)。

    2. 技术参数


    以下是该旋转开关的主要技术规格:
    | 参数 | 描述 |

    | 工作电压 | 28VDC,115Vac,220Vac |
    | 最大电流 | 200mA(电阻性负载),75mA(感性负载) |
    | 接触电阻 | 最大 20 毫欧姆 |
    | 绝缘电阻 | 最小 1,000 兆欧姆 |
    | 旋转扭矩 | 8–24 盎司-英寸 |
    | 工作温度范围 | -55°C 至 +85°C |
    | 接触寿命 | ≥25,000 次操作循环 |
    电气特性
    - 短接或非短接接触选项。
    - 高达 80 克的接触力,确保可靠的连接。
    外形尺寸
    - 直径:0.5 英寸(12.7 毫米)。
    - 各位置之间的中心圆直径:0.156 英寸(3.96 毫米)。

    3. 产品特点和优势


    - 高可靠性:采用不锈钢材料制造关键部件,增强耐用性。
    - 多功能性:通过调整止动装置(Adjustable Stops),用户可根据需要灵活定制位置数量。
    - 电磁兼容性:正极接地设计有效降低电磁干扰。
    - 密封性能:部分型号提供完全密封(Process Sealed),适合恶劣环境下的使用。

    4. 应用案例和使用建议


    应用案例
    - 医疗设备:用于心电图机上的模式切换。
    - 工业自动化:控制机械设备的运行状态。
    - 航空与航天:作为飞行器仪表板的一部分。
    使用建议
    - 在高振动环境中使用时,建议选用带固定止动装置的型号以确保稳定。
    - 为提高系统稳定性,可在 PCB 上添加额外的支撑结构来减少机械应力。

    5. 兼容性和支持


    - 兼容性:可与标准 PCB 板配合使用,并支持焊接工艺。
    - 支持服务:Grayhill 提供全面的技术支持及售后服务,包括现场培训和技术文档下载。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关转动不顺畅 | 检查内部是否有异物卡住 |
    | 接触不良 | 清洁触点并重新组装 |
    | 密封失效 | 更换新的密封圈 |

    7. 总结和推荐


    Grayhill 的单层旋转开关以其卓越的设计、可靠的质量和广泛的适用性,在行业内享有盛誉。无论是民用还是军用领域,这款产品都表现出色。强烈推荐给对高精度、高性能旋转开关有需求的应用场合。无论是在严苛环境下的工业应用还是高端消费电子产品中,Grayhill 的旋转开关都能提供最佳解决方案。
    结论:非常推荐使用 Grayhill 的单层旋转开关!

50D36-01-2-AJS参数

参数
最大直流触点电压 28V
转档方式 可调
触点时间 短路(MBB)
引脚数量 -
每层极数 2
开关功能 -
开关配置 DP5T
最大交流触点电压 115V
长*宽*高 12.7mm(长度)*35.46mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

50D36-01-2-AJS厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。
