首页  >  产品百科  >  62V22-02-020C

62V22-02-020C

产品分类: 其他传感器
厂牌: GRAYHILL
产品描述: Optical Encoder Rotary Incremental Flat 0.014N.m Straight Digital Square Wave Panel Mount Connector 4CPR
供应商型号: N-62V22-02-020C
供应商: 云汉优选
标准整包数: 1

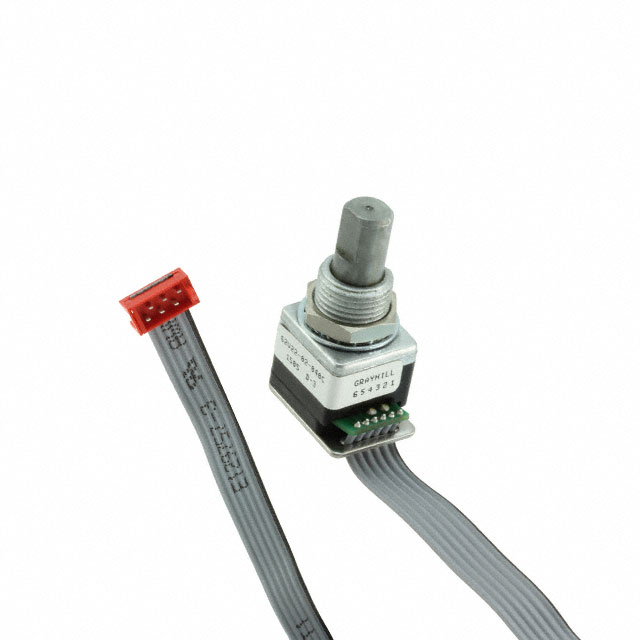

GRAYHILL 其他传感器 62V22-02-020C

62V22-02-020C概述

    Grayhill Series 62A/V/D Premium Haptic Rotary Encoder

    产品简介


    Grayhill的Series 62A/V/D系列为高端触觉旋钮编码器,适用于多种高精度应用场合。本产品具有低功耗、长寿命等特点,适用于全球定位系统(GPS)/驾驶员信息系统、医疗设备等领域。此外,用户还可以选择带推按钮版本的型号。Series 62A/V/D系列支持CMOS、TTL和HCMOS逻辑电平,并提供12至32个触点位置可选,非触点式版本也可用。编码器的电缆长度和端接方式也可以根据需求进行定制。

    技术参数


    - 工作电压: 3.3VDC 或 5.0VDC
    - 操作速度: 最大100RPM
    - 旋转寿命: 至少100万次
    - 推力按钮: 最大1000±300克
    - 温度范围: 操作温度:-40°C 至 85°C;存储温度:-40°C 至 85°C
    - 相对湿度: 在40°C时高达90-95%,持续96小时
    - 振动电阻: 按MIL-STD-202方法204,在10Hz到2000Hz范围内谐波运动振幅为15G,历时12小时
    - 机械冲击: 测试1:100G,半正弦波,6毫秒,12.3英尺/秒;测试2:100G,锯齿波,6毫秒,9.7英尺/秒
    - 推力按钮接触电阻: 小于10欧姆(TTL或CMOS兼容)

    产品特点和优势


    Series 62A/V/D系列编码器具有多种优点,使其在市场上具有较高的竞争力。这些优点包括但不限于:
    - 低成本: 相比市场上其他同类产品,本系列提供了更高的性价比。
    - 长寿命: 高达100万次的旋转寿命,确保长时间可靠运行。
    - 高扭矩版本: 可以强调旋转手感,适用于需要精确控制的应用场景。
    - 光学耦合: 超过一百万次的光学循环,保证长期稳定的信号输出。
    - 小型化设计: 在保持功能的同时,尽可能减少尺寸和重量。

    应用案例和使用建议


    Grayhill的Series 62A/V/D系列编码器适用于多种精密控制系统中。例如,在GPS/驾驶员信息系统中,可以通过调整旋钮来选择菜单项或设置参数。在医疗设备中,可以用于操作控制台或调整仪器设置。用户应考虑其具体的应用场景来选择合适的型号和配置,例如工作环境的温度和湿度、所需的操作速度等。
    对于医疗设备的特定应用场景,编码器必须能够在宽泛的温度范围内稳定工作,且具备较高的防水防尘等级。同时,医疗设备通常对电磁干扰有严格的要求,因此选择编码器时需要注意其EMI/RFI的防护能力。

    兼容性和支持


    - 兼容性: 系列62A/V/D编码器与各种逻辑电平兼容,包括CMOS、TTL和HCMOS。这使得它能够轻松集成到现有的电子系统中。
    - 支持: Grayhill公司为其产品提供全面的技术支持和服务。用户可以通过本地销售办事处、授权分销商或直接联系Grayhill获取详细的产品信息、技术支持和维修服务。

    常见问题与解决方案


    - Q: 如何检测推按钮开关的接触电阻?
    - A: 可以使用数字万用表的电阻档位测量推按钮开关两端之间的电阻值,正常情况下应小于10欧姆。
    - Q: 如何检查编码器的旋转寿命?
    - A: 在实验室条件下模拟实际操作环境,通过连续旋转测试其寿命。推荐进行至少100万次的旋转测试,确保编码器的稳定性和可靠性。
    - Q: 编码器如何实现EMI/RFI防护?
    - A: 可以采用屏蔽电缆、滤波器和接地等措施,降低外界电磁干扰的影响。制造商在设计时也已经考虑了这一点,确保编码器在复杂环境中依然能够稳定运行。

    总结和推荐


    Grayhill的Series 62A/V/D系列编码器凭借其出色的性能、广泛的兼容性以及良好的支持服务,使其成为众多精密控制系统中不可或缺的组件。无论是要求高的医疗器械还是车载导航系统,这款编码器都能完美胜任。如果您正在寻找一款高性价比且功能强大的旋钮编码器,强烈推荐您考虑这款产品。

62V22-02-020C参数

参数
长*宽*高 12.7mm(长度)*12.7mm(高度)
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

62V22-02-020C厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

62V22-02-020C数据手册

厂牌 PDF简要描述 下载
GRAYHILL 其他传感器 GRAYHILL 62V22-02-020C 62V22-02-020C数据手册

62V22-02-020C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 59.4978 ¥ 505.7313
7+ $ 57.8139 ¥ 491.4182
13+ $ 48.1644 ¥ 409.3974
25+ $ 40.4634 ¥ 343.9389
100+ $ 36.4242 ¥ 309.6057
250+ $ 33.2214 ¥ 282.3819
2000+ $ 18.3906 ¥ 156.3201
库存: 70
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1011.46
