UD4KB100

产品分类: 整流二极管/整流桥
产品描述:
供应商型号: UD4KB100 D3K
供应商: 云汉优选
标准整包数: 500

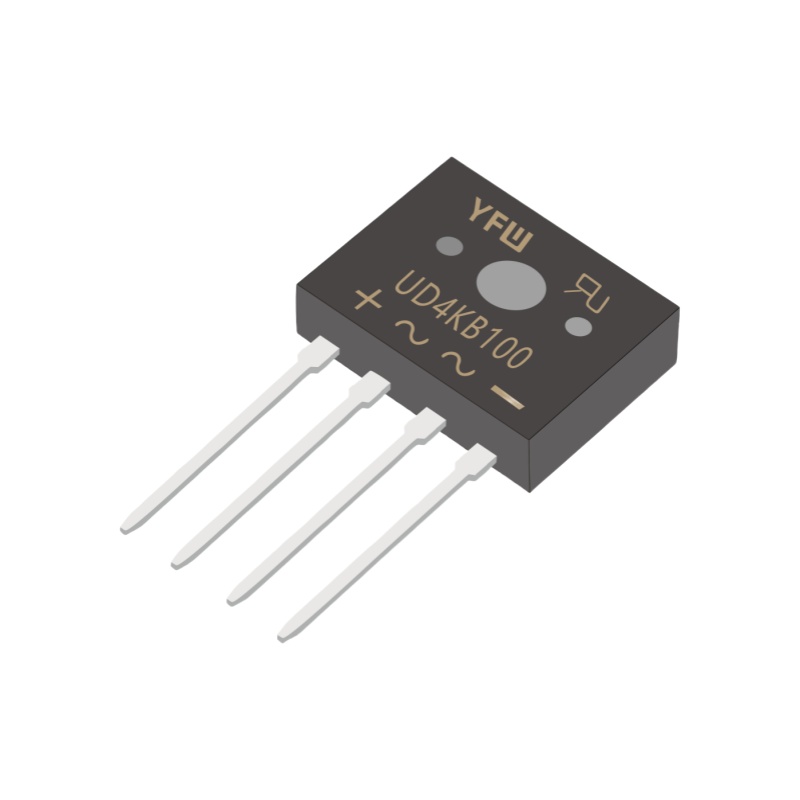

YFW/广东佑风微电子 整流二极管/整流桥 UD4KB100

UD4KB100概述

    # 高效桥式整流器:UD4KB10至UD4KB100系列产品技术解析

    一、产品简介


    UD4KB10至UD4KB100系列是广东易飞电子有限公司推出的高性能玻璃钝化桥式整流器。该系列产品适用于需要大电流、高可靠性和低功耗的电子应用场合。其主要功能是将交流电转换为直流电,广泛应用于开关电源、逆变器、电机驱动和其他电力电子系统。

    二、技术参数


    | 参数 | 符号 | UD4KB10 | UD4KB20 | UD4KB40 | UD4KB60 | UD4KB80 | UD4KB100 |

    | 最大重复峰值反向电压 | VRRM | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大有效值电压 | VRMS | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 | VDC | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 | I(AV) | 4 | 4 | 4 | 4 | 4 | 4 |
    | 峰值正向浪涌电流 | IFSM | 135 | 135 | 135 | 135 | 135 | 135 |
    | 每个元件正向电压 | VF | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
    | 最大直流反向电流 | IR | 10μA | 10μA | 10μA | 10μA | 10μA | 10μA |
    | 融合I²t额定值 | I²t | 64.84 | 64.84 | 64.84 | 64.84 | 64.84 | 64.84 |
    | 最大典型热阻抗 | RθJA | 55°C/W | 55°C/W | 55°C/W | 55°C/W | 55°C/W | 55°C/W |
    | 玻璃钝化芯片接面 | GPJJ | 是 | 是 | 是 | 是 | 是 | 是 |

    三、产品特点和优势


    1. 高电流能力:支持高达4A的平均整流输出电流,适合多种高功率需求的应用场景。
    2. 低正向电压降:1.1V的低正向电压降确保了高效的能量转换效率。
    3. 玻璃钝化芯片接面:提供卓越的化学稳定性和长期可靠性。
    4. 低功耗、高效率:设计旨在减少热损耗,提高整体系统效率。
    5. 环保合规:符合欧盟RoHS 2011/65/EU指令,无铅制造。

    四、应用案例和使用建议


    应用案例
    - 开关电源:用于计算机和通信设备的开关电源中,确保稳定的直流输出。
    - 逆变器:在太阳能发电系统中作为关键组件,将直流电转换为交流电。
    - 电机驱动:提供可靠的整流功能,支持各种工业电机的操作。
    使用建议
    - 确保散热良好,避免过热导致性能下降。
    - 在设计电路时考虑负载波动对器件的影响,合理选择型号以匹配具体需求。

    五、兼容性和支持


    UD4KB10至UD4KB100系列与多种主流电子元件兼容,易于集成到现有系统中。广东易飞电子提供全面的技术支持和服务,包括产品咨询、定制化解决方案和技术培训。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高 | 添加外部散热片,改善空气流通 |
    | 输出不稳定 | 检查连接是否牢固,调整滤波电路参数 |

    七、总结和推荐


    UD4KB10至UD4KB100系列桥式整流器以其高电流处理能力和低功耗著称,在多个领域表现出色。对于需要高效能转换的应用来说,这是一个理想的选择。强烈推荐此系列产品用于任何需要高性能桥式整流解决方案的项目中。

UD4KB100参数

参数
配置 -
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -

UD4KB100厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

UD4KB100数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 UD4KB100 UD4KB100数据手册

UD4KB100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.6907
1000+ ¥ 0.6644
1500+ ¥ 0.6475
库存: 15000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 345.35
