首页  >  产品百科  >  GBU610

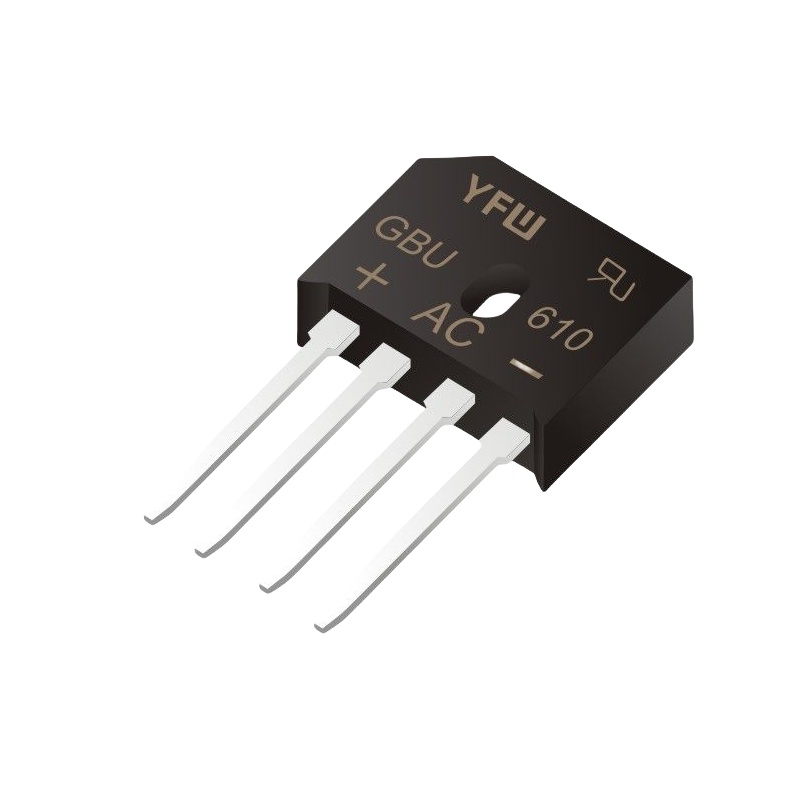

GBU610

产品分类: 整流二极管/整流桥
产品描述: 整流桥
供应商型号: 14M-GBU610 GBU XL9581455
供应商: 云汉优选
标准整包数: 500
YFW/广东佑风微电子 整流二极管/整流桥 GBU610

GBU610概述

    GBU601 THRU GBU610 Glass Passivated Bridge Rectifier 技术手册

    1. 产品简介


    GBU601至GBU610系列是100V到1000V范围内的玻璃封装桥式整流器。这类元件广泛应用于各种需要整流交流电为直流电的应用场合,如电源转换器、开关电源、逆变器等。该系列产品具有高可靠性、低成本以及优异的热管理特性,适用于印刷电路板的设计与应用。

    2. 技术参数


    以下是GBU601至GBU610系列的主要技术规格:
    | 参数 | GBU601 | GBU602 | GBU604 | GBU606 | GBU608 | GBU610 |
    ||
    | 最大重复峰值反向电压 (VRRM) | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大均方根电压 (VRMS) | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 (VDC) | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均正向整流电流 (I(AV)) | 6.0 | 2.8 | - | - | - | - |
    | 峰值正向浪涌电流 (IFSM) | 175 | 175 | 175 | 175 | 175 | 175 |
    | 正向电压 (VF) | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
    | 最大直流反向电流 (IR) | 5 μA | 5 μA | 5 μA | 5 μA | 5 μA | 5 μA |
    | 典型结电容 (Cj) | 72 pF | 72 pF | 72 pF | 72 pF | 72 pF | 72 pF |
    | 典型热阻 (RθJC) | 1.6°C/W | 1.6°C/W | 1.6°C/W | 1.6°C/W | 1.6°C/W | 1.6°C/W |
    | 工作及存储温度范围 (Tj, Tstg) | -55~+150°C | -55~+150°C | -55~+150°C | -55~+150°C | -55~+150°C | -55~+150°C |

    3. 产品特点和优势


    - 高达175安培的峰值浪涌电流,确保了器件在过载情况下的稳定性和可靠性。
    - 塑料材料具有UL认证的阻燃等级94V-0,提升了安全标准。
    - 可靠且成本低廉的模具塑料构造,适用于各类印刷电路板。
    - 极低的热阻设计,适合在高温环境下长时间运行。
    - 内置玻璃封装提高了机械强度和电气特性稳定性。

    4. 应用案例和使用建议


    GBU601至GBU610系列适用于多种场合,包括但不限于电源转换器、逆变器和开关电源。这些应用通常需要高频整流以及大电流处理能力。具体使用时,应根据负载特性和环境温度选择合适的型号,以避免过热风险。例如,在容性负载情况下,建议电流降额20%,以确保元件正常工作。

    5. 兼容性和支持


    该系列产品可与其他常见的印刷电路板兼容,具有统一的标准尺寸和引脚配置。制造商提供详细的安装指南和技术支持服务,以帮助客户更好地理解和使用这些元件。

    6. 常见问题与解决方案


    1. 问:元件的最大正向电流如何影响其使用寿命?
    - 答: 元件的最大正向电流会影响其发热程度,应确保不超过额定值以延长使用寿命。

    2. 问:如何测试元件的反向泄漏电流?
    - 答: 可以使用万用表测量反向电压下的电流,确保其在规定范围内。
    3. 问:元件在高温环境下的表现如何?
    - 答: 通过内置的热阻设计和低功耗特性,即使在高温环境下也能保持良好的性能。

    7. 总结和推荐


    GBU601至GBU610系列桥式整流器以其出色的电气特性和坚固的物理结构,成为电源管理和转换的理想选择。这些产品不仅具有卓越的性能,还提供了多种型号以满足不同的应用需求。强烈推荐在需要高可靠性和良好散热性能的应用中使用本系列产品。

GBU610参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 175A
配置 -
If - 正向电流 6A
Ir - 反向电流 5uA@1kV
通用封装 GBU
应用等级 工业级
零件状态 在售

GBU610厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

GBU610数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 GBU610 GBU610数据手册

GBU610封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.7392
1500+ ¥ 0.7183
9000+ ¥ 0.6974
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 369.6
直接购买
加入购物车
