US2D

产品分类: 整流二极管/整流桥
产品描述: 高效率二极管
供应商型号: 14M-US2D SMA J6000048
供应商: 云汉优选
标准整包数: 5000

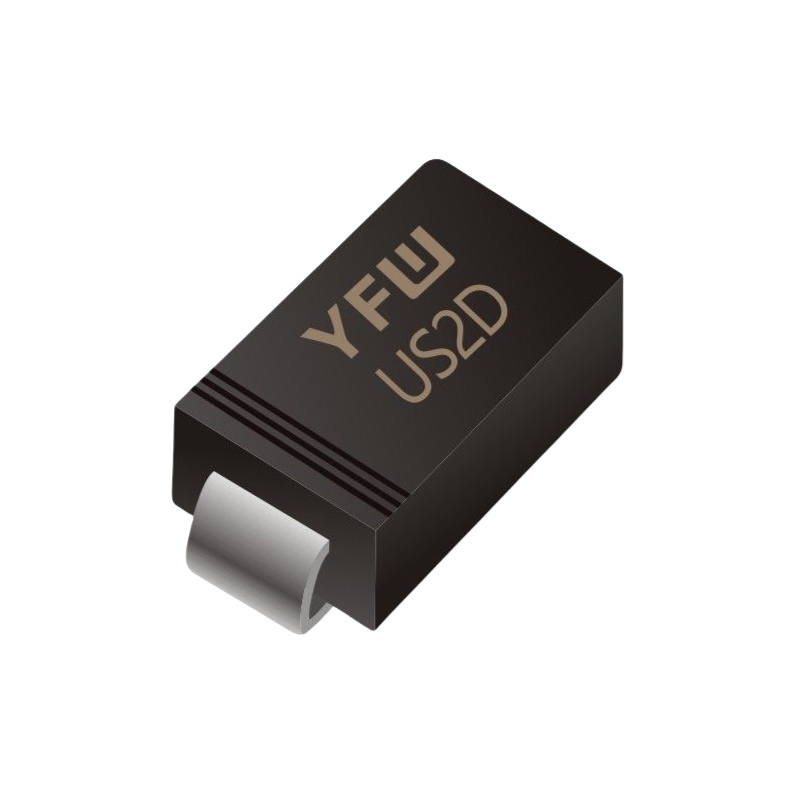

YFW/广东佑风微电子 整流二极管/整流桥 US2D

US2D概述

    高性能表面贴装超快恢复整流二极管——YFW US2A至US2M系列

    1. 产品简介


    YFW US2A至US2M系列为高性能表面贴装超快恢复整流二极管,适用于多种工业和消费电子应用。这些二极管具有卓越的耐压能力和低正向电压降,确保在高频整流和开关电路中的高效表现。产品系列覆盖了从50V到1000V的反向电压范围,并提供2A的额定电流能力,适用于各类表面安装设计。

    2. 技术参数


    | 参数 | 符号 | US2A | US2B | US2D | US2G | US2J | US2K | US2M |
    |
    | 最大重复峰值反向电压 | VRRM | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
    | 最大有效值电压 | VRMS | 35V | 70V | 140V | 280V | 420V | 560V | 700V |
    | 最大直流阻断电压 | VDC | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
    | 最大平均正向整流电流 | IF(AV) | 2A | 2A | 2A | 2A | 2A | 2A | 2A |
    | 峰值正向浪涌电流 | IFSM | 50A | 50A | 50A | 50A | 50A | 50A | 50A |
    | 最大瞬态正向电压 (2A) | VF | 0.95V | 1.25V | 1.65V | 1.65V | 1.65V | 1.65V | 1.65V |
    | 最大直流反向电流 (25°C) | IR | 5μA | 5μA | 5μA | 5μA | 5μA | 5μA | 5μA |
    | 最大反向恢复时间 | Trr | 50ns | 75ns | 75ns | 75ns | 75ns | 75ns | 75ns |
    | 典型热阻 | RθJA/RθJC | 65/20°C/W | 65/20°C/W | 65/20°C/W | 65/20°C/W | 65/20°C/W | 65/20°C/W | 65/20°C/W |

    3. 产品特点和优势


    - 低正向电压降:显著减少功耗,提高效率。
    - 快速恢复特性:优异的反向恢复时间保证了高频工作的可靠性。
    - 环保合规:符合欧盟RoHS标准,无铅化设计。
    - 高可靠性:玻璃钝化芯片结提高了产品的长期稳定性。
    - 广泛的应用范围:适用于各种表面贴装电路,包括电源管理、通信设备及消费电子产品。

    4. 应用案例和使用建议


    US2A至US2M系列广泛应用于高频开关电源、逆变器、续流二极管等领域。建议在设计中充分考虑散热措施以保持二极管的稳定运行。对于需要更高电流的应用场合,可以考虑并联多个器件来满足需求。

    5. 兼容性和支持


    此系列产品采用标准DO-214AC/SMA封装,便于集成到现有的电路板设计中。制造商提供了详尽的技术支持和售后服务,确保客户能够顺利部署产品。

    6. 常见问题与解决方案


    - 问:如何测试反向漏电流?
    答:在指定温度下施加最大额定直流反向电压,测量泄漏电流是否小于规定值即可。

    - 问:如何改善散热效果?
    答:增加PCB铜箔面积,选择合适的热管理系统如导热胶带等。

    7. 总结和推荐


    综上所述,YFW US2A至US2M系列凭借其出色的性能参数和多功能适应性,在电力电子行业中表现出色。强烈推荐用于对效率要求高的应用场景。

US2D参数

参数
正向浪涌电流 -
配置 -
If - 正向电流 -
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 50ns
通用封装 SMA(DO-214AC)

US2D厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

US2D数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 US2D US2D数据手册
