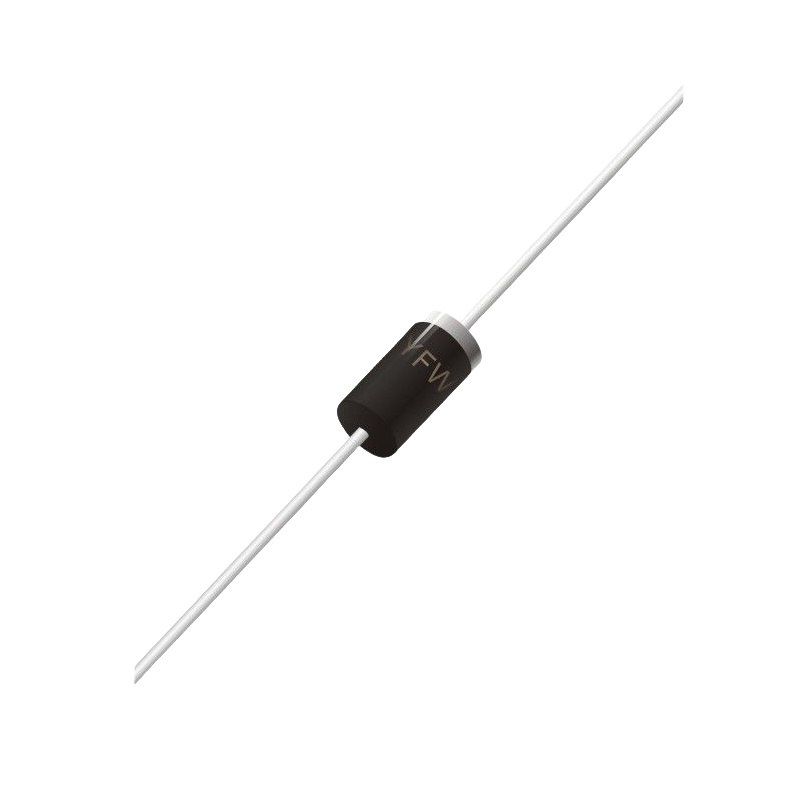

FR104

产品分类: 整流二极管/整流桥
产品描述: 二极管
供应商型号: 14M-FR104编带 DO-41 B4200608
供应商: 云汉优选
标准整包数: 5000
YFW/广东佑风微电子 整流二极管/整流桥 FR104

FR104概述

    高速恢复硅整流二极管技术手册

    产品简介


    本手册介绍的是由东莞翼飞电子有限公司(Dongguan YFW Electronics Co., Ltd)生产的高速恢复硅整流二极管系列(FR102至FR107)。这些二极管采用DO-41封装,适用于表面安装应用。它们主要用于快速恢复过程中的单相半波电路,能在电阻性或感性负载下工作,并在电容性负载下根据电流需求进行20%的降额处理。

    技术参数


    以下是关键的技术规格和性能参数:
    | 参数 | 符号 | FR102 | FR103 | FR104 | FR105 | FR106 | FR107 |

    | 最大重复峰值反向电压 | VRRM | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大RMS电压 | VRMS | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 | VDC | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均正向整流电流 | IF(AV) | 1.0
    | 峰值正向浪涌电流 | IFSM | 30.0
    | 最大瞬态正向电压 | VF | 1.28
    | 最大直流反向电流 | IR | 10 | 500
    | 最大反向恢复时间 | Trr | 150 | 250 | 500 |
    | 典型结电容 | Cj | 21.0
    | 典型热阻 | RθJA | 65
    | 工作和存储温度范围 | Tj, Tstg | -55 ~ +150°C |

    产品特点和优势


    - 表面安装适用:特别适合自动化装配。
    - 低轮廓封装:适合紧凑设计。
    - 开放式结芯片:提高散热效率。
    - 符合欧盟RoHS 2011/65/EU指令:环保材料。
    - 可焊端子:满足MIL-STD-750方法2026标准。

    应用案例和使用建议


    - 单相半波电路:适用于60Hz电阻性或感性负载,注意电容性负载需要进行电流降额处理。
    - 瞬时电流处理:最大瞬态正向电压为1.28V,适用于瞬态过压保护场合。
    - 可靠性高:适用于高频开关电源和电机驱动等要求快速恢复的应用场景。
    - 降额操作:对于不同类型的负载,在设计时需要根据负载特性选择合适的型号并考虑降额操作。

    兼容性和支持


    这些二极管具有良好的机械和电气特性,能够与大多数通用电路板兼容。制造商提供了详细的安装指南和支持服务,以确保客户能够正确安装和使用这些二极管。

    常见问题与解决方案


    - 问题1:如何选择正确的型号?
    - 解决方案:根据具体应用场景选择合适的型号,比如根据所需的最大反向电压来确定具体的型号。

    - 问题2:为什么反向恢复时间如此重要?
    - 解决方案:反向恢复时间决定了二极管在关断时产生的反向恢复损耗,从而影响整个电路的效率。短的反向恢复时间可以降低损耗。

    总结和推荐


    总体而言,FR102至FR107系列的高速恢复硅整流二极管在技术参数上表现出色,尤其适用于高频和快速恢复的应用场合。它们的设计考虑到了自动化装配的需求,并且符合环保要求。因此,强烈推荐这些二极管用于需要高性能和可靠性的电路设计中。

FR104参数

参数
Vr-反向电压 400V
反向恢复时间 150ns
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 10μA
通用封装 DO-41
安装方式 贴片安装
应用等级 工业级
零件状态 在售

FR104厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

FR104数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 FR104 FR104数据手册

FR104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0566
15000+ ¥ 0.055
100000+ ¥ 0.0534
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 283
