KBL608

产品分类: 整流二极管/整流桥
产品描述: 整流桥
供应商型号: 14M-KBL608 KBL XL8400834
供应商: 云汉优选
标准整包数: 500

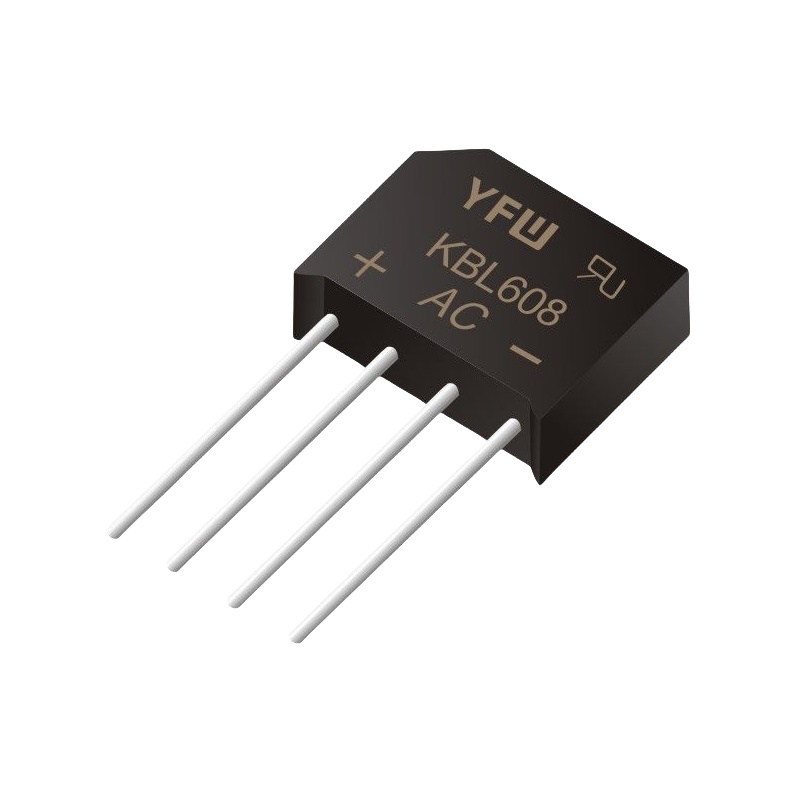

YFW/广东佑风微电子 整流二极管/整流桥 KBL608

KBL608概述

    高质量电子元器件产品技术手册解析

    产品简介


    本篇技术手册介绍了YFW Electronics生产的KBL601至KBL610系列玻璃封装桥式整流器。这些产品主要用于交流到直流的转换,适用于各类电力供应系统,包括电源适配器、电池充电器和工业设备等。该系列整流器以其高可靠性、低成本构造及便于印刷电路板设计而著称。

    技术参数


    - 最大重复峰值反向电压:100V 至 1000V
    - 最大平均正向电流:6.0A
    - 峰值正向浪涌电流(JEDEC方法):150A
    - 最大反向漏电流(25°C时):10 μA
    - 正向压降(3.0A直流和25°C条件下):1.0V
    - 典型瞬态热阻:20°C/W
    - 储存和工作温度范围:-55°C 至 +150°C

    产品特点和优势


    1. 高可靠性:采用模塑塑料工艺制造,具有低故障率和长寿命的特点。
    2. 高效率:具备良好的电气特性和较低的正向压降,确保了高效的电能转换。
    3. 安全认证:塑料材料通过UL认证,达到94V-0级防火等级,保障使用安全。
    4. 兼容性好:可应用于多种负载条件,如电阻性负载或电感性负载,适用于广泛的工业和消费电子产品中。

    应用案例和使用建议


    KBL系列桥式整流器在众多领域得到广泛应用,例如开关电源、LED驱动电路、汽车电子以及各种通信设备。使用过程中需要注意根据实际负载条件选择合适的型号,并确保散热良好以避免过热现象。

    兼容性和支持


    这些产品与其他标准电路板和设备具有良好的兼容性,可用于大多数需要整流功能的设计中。制造商提供全面的技术支持和售后服务,包括安装指南、使用手册和技术咨询等。

    常见问题与解决方案


    - 问题一:如何判断产品是否损坏?
    - 解决方案:可以通过测量其正向和反向电阻来初步判断,正常情况下正向电阻应该很小,而反向电阻则应该很大。

    - 问题二:在高温环境下使用需要注意什么?
    - 解决方案:应确保良好的散热措施,避免长时间在极限温度下运行,必要时可增加外部散热装置。

    总结和推荐


    综上所述,YFW Electronics的KBL601至KBL610系列玻璃封装桥式整流器凭借其高可靠性和广泛适用性,在同类产品中表现出色。对于需要高效且稳定电能转换的应用场合,我们强烈推荐选用这款产品。

KBL608参数

参数
If - 正向电流 6A
Ir - 反向电流 10μA
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 150A
配置 -
应用等级 工业级
零件状态 在售

KBL608厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

KBL608数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 KBL608 KBL608数据手册
